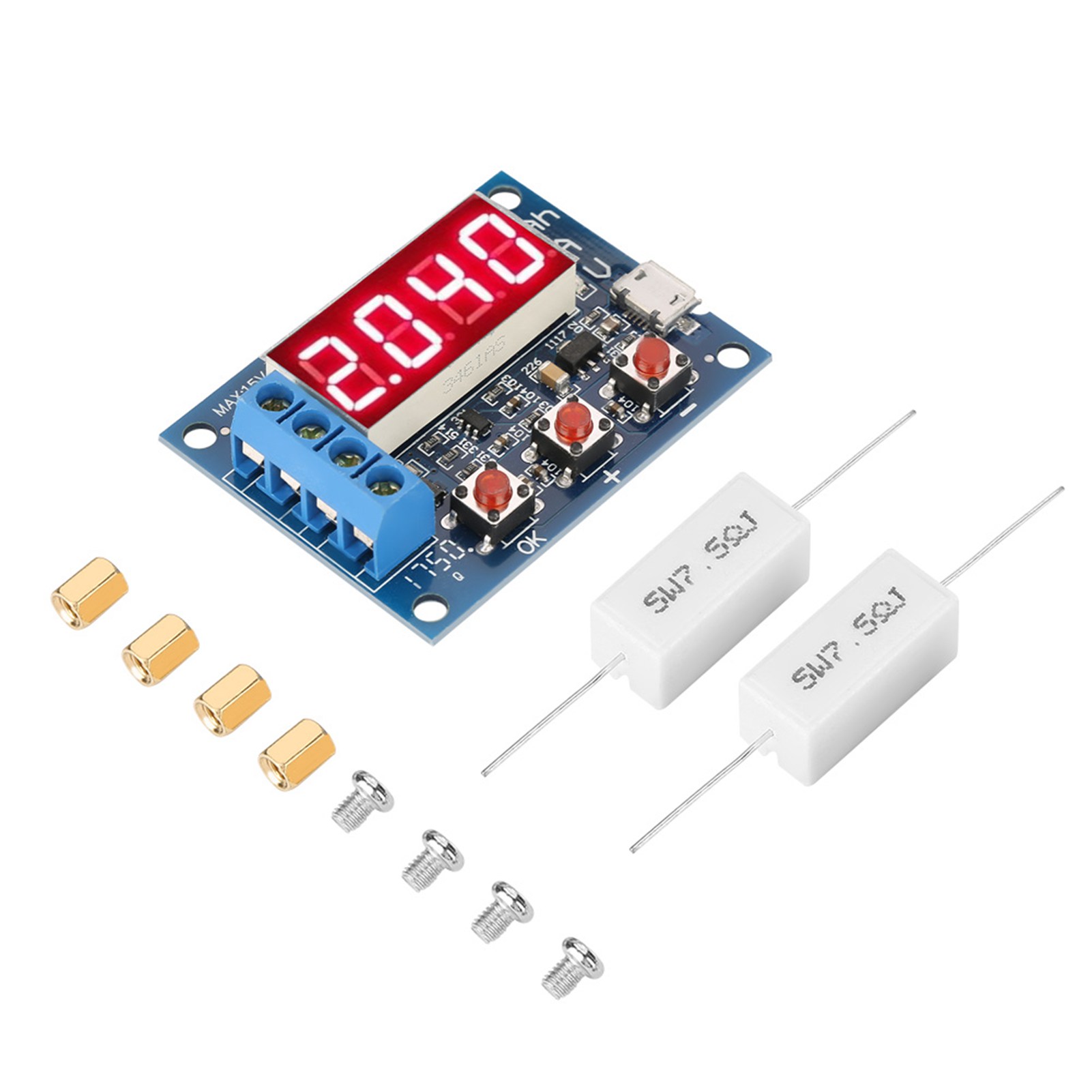

Kapazitätstester Und Entladeanalysator Für 18650 Lithium-ionen-/blei-säure-batterien (1,2–12 V)

1. 100 % neues und hochwertiges Produkt. 2. Mit diesem Entladetester können Sie die Kapazität von 1,2- bis 12-V-Batterien prüfen. 3. Einfache Bedienung dank Micro-USB-Anschluss. 4. Mit diesem Entladetester können Sie Kapazität, Spannung und Stromstärke der Batterie überprüfen. 5. Ausgestattet mit LEDs zur Anzeige der Messwerte. Technische Daten: Versorgungsspannung: DC 4,5–6 V (Micro-USB) Betriebsstrom: ≤ 70 mA Entladespannung: 1,00–15,00 V, Auflösung 0,01 V Abschaltspannungsbereich: 0,5–11,0 V Stromfestigkeit: ≤ 3,000 A, Auflösung 0,001 A Spannungsmessfehler: < 1 % ± 0,02 V Strommessfehler: < 1,2 % ± 0,002 A Batteriekapazitätsbereich: 9999 Ah (1 Ah = 1000 mAh, Dezimaltrennzeichen kann bei großen Werten verschoben werden, z. B. X,XXX für Werte unter 10 Ah und XX,XX für Werte über 10 Ah…) Gewicht: ca. 27 g / 1 oz Lieferumfang: 1 × Batteriekapazitätstester, 2 × Widerstände (5 W, 7,5 Ω) Ω) 1 * Befestigungsset Hinweis: 1. Der Lastwiderstand wird während der Entladung sehr heiß; Vorsicht! 2. Um die Genauigkeit der Spannungsmessung zu verbessern, ist diese Schaltung mit Gleichstromvorspannung ausgelegt und zeigt eine niedrige Spannung an, wenn die Anschlüsse nicht verbunden sind, ohne die Messung zu beeinträchtigen. Wenn Sie die Eingangsanschlüsse verbinden (0 V), zeigt das Display 0 an. Widerstandsbestimmungsmethode: Gemäß dem Ohmschen Gesetz entspricht der Widerstandswert der Batteriespannung geteilt durch den erwarteten Entladestrom. Der Widerstandswert sollte mehr als doppelt so groß sein wie das Produkt aus Batteriespannung und erwartetem Entladestrom. Beachten Sie, dass die Spannung bei voll geladener Batterie höher ist und der Strom in diesem Fall 3,0 A nicht überschreiten darf. Beispiel: Um eine 12-V-Batterie mit einem Strom von 2 A zu testen, sollten die Widerstände 6 Ω und 50 Ω betragen. Eine neue, voll geladene 12-V-Batterie hat eine Spannung von ca. 13,5 V, was einem maximalen Strom von 13,5/6 = 2,25 A (weniger als 3 A) entspricht. Sie kann daher verwendet werden. Wenn Sie für den Test eine Glühbirne verwenden, sollte der Strom nicht mehr als die Hälfte (1,5 A) betragen, da der Kaltwiderstand der Glühbirne gering und der Einschaltstrom sehr hoch ist; ein zu hoher Strom kann den Schaltkreis beschädigen. Anleitung: 1. Die zu testende Batterie muss vorher geladen werden. 2. Schließen Sie die Batterie korrekt an die Eingangsklemmen an (Plus an Plus, Minus an Minus). Eine Verpolung kann den Schaltkreis beschädigen. Schließen Sie die Last an die Plus- und Minus-Ausgangsklemmen an und versorgen Sie das Multimeter über den Micro-USB-Anschluss mit Strom (verwenden Sie nicht den USB-Anschluss eines Desktop- oder Laptop-Computers). Die Batteriespannung wird dann angezeigt. 3. Um den Test direkt zu starten, drücken Sie einfach die Taste „OK“. Das Multimeter berechnet automatisch die passende Abschaltspannung anhand der vollen Ladespannung der Batterie und startet den Test, nachdem die Anzeige dreimal blinkt. Um die Abschaltspannung manuell einzustellen, drücken Sie die Tasten „+“ oder „-“, während die Batteriespannung angezeigt wird. Die Abschaltspannung wird mit einem „P“ und einer Auflösung von 0,1 V angezeigt. Drücken Sie nach der Spannungseinstellung „OK“, um den Test zu starten. 4. Die Testdaten werden nacheinander angezeigt: Entladekapazität (Ah), Echtzeit-Entladestrom (A) und Batteriespannung (V). Sobald die Batteriespannung die eingestellte Abschaltspannung erreicht, trennt das Messgerät die Last und zeigt die Kapazität (Ah) zusammen mit einer schnell blinkenden Kontrollleuchte an. Die angezeigte Kapazität entspricht der tatsächlichen Entladekapazität der Batterie. Drücken Sie die Taste „OK“, um das Blinken zu stoppen, und anschließend erneut „OK“, um das Messgerät für den nächsten Test zurückzusetzen. Fehlercodes und ihre Bedeutung: Err1: Batteriespannung größer als 15 V; Err2: Batteriespannung kleiner als die eingestellte Abschaltspannung. Fehler 3: Entladestrom zu hoch für die Batterie oder interner Schaltungswiderstand zu hoch; Fehler 4: Strom zu hoch (größer als 3,1 A); Fehler 5: Falsche Verwendung oder beschädigtes Testgerät aufgrund einer falschen Verbindung (beschädigter Stromabnehmer oder Steuerschalter-MOSFET). Sekundäres Kalibrierverfahren: Halten Sie alle drei Tasten gleichzeitig gedrückt und schalten Sie das Testgerät ein, um in den Kalibriermodus zu gelangen. Das Display zeigt zunächst die Anzahl der Kalibrierdatensätze und anschließend das formale Kalibrierprogramm (0u0A) an. Schließen Sie die positiven und negativen Eingangsklemmen an und drücken Sie dann die Taste „OK“ (J10u). Schließen Sie eine Standard-Gleichspannung von 10,00 V an die positiven und negativen Eingänge an und drücken Sie dann die Taste „OK“ (J2.0A). Schließen Sie einen Gleichstrom von 2,0 A an den negativen Ausgang und den negativen Eingang an und drücken Sie dann die Taste „OK“, um die Kalibrierung abzuschließen. Das Testgerät führt eine Vorprüfung der Kalibrierdaten durch. Wenn die Daten korrekt sind, werden vier aufei
