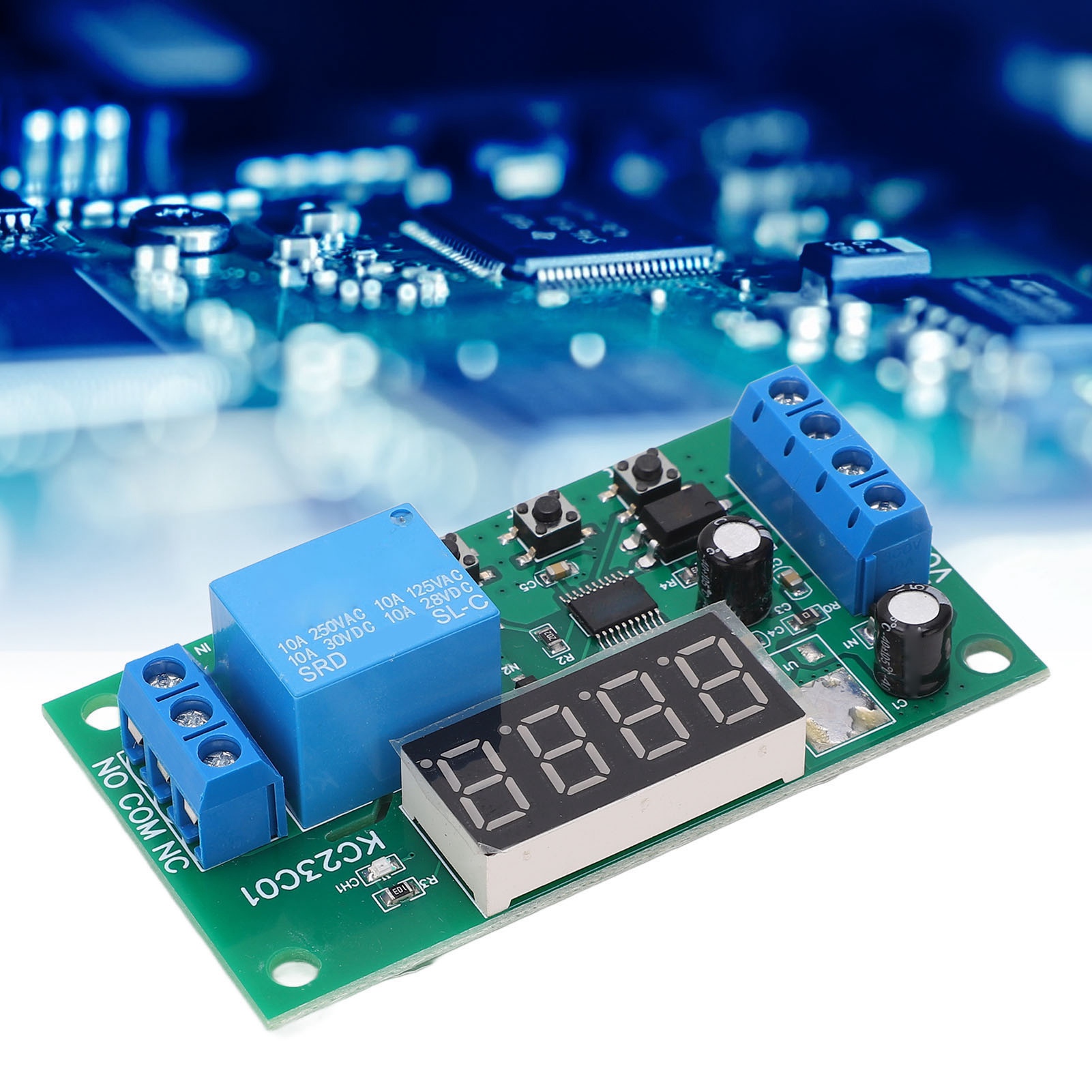

Kc23c0112v Einkanal-multifunktions-impulszählsteuerplatine

Willkommen in unserem Shop! Dieses Steuermodul ermöglicht präzises Zeitmanagement mit einem einstellbaren Bereich von 0,1 Sekunden bis 9.999.999,9 Sekunden in 0,1-Sekunden-Schritten und einer Genauigkeit von 0,01 Sekunden. Es bietet 12 Betriebsmodi: F00 bis F05 und F10 bis F15, insgesamt also 12 Modi. In 8 dieser Modi lässt sich die Anzahl der Zyklen festlegen. Drei Zustände stehen zur Verfügung: Betriebsmodus, Energiesparmodus und Einstellungsmodus. Dieses kompakte und leichte Modul ist einfach zu installieren und dank seiner fortschrittlichen Technologie und zuverlässigen Qualität ein idealer Ersatz für alte, defekte Steuerplatinen. Technische Daten: - Produkttyp: Steuerplatine - Material: Leiterplatte - Betriebsstrom: - Digitalröhre aus (Energiesparmodus): Relais AUS 6 mA, Relais EIN 35 mA - Digitalröhre ein (Betriebsmodus): Relais AUS 29 mA, Relais EIN 56 mA - Zustände: Betrieb, Energiesparmodus, Einstellung - Eingangsanschluss: Optokoppler-isolierter Eingang, kompatibel mit NPN- und PNP-Eingängen (5–24 V Schaltsignal) - Ausgangsanschluss: 10-A-Relais mit drei Anschlüssen: NO, COM, NC Drei Verdrahtungsmethoden für den Triggersignaleingang: 1. Keine externe Signalquelle erforderlich 2. Triggerung mit einer NPN-Signalquelle 3. Triggerung mit einer PNP-Quelle Betriebszustand: Im Betrieb zeigen die Modi F00–F05 die verbleibende Zeit an, die Modi F10–F15 die verbleibende Zeit zusammen mit dem Impulszählerwert. Hinweis: Wenn die verbleibende Zeit mehr als vier Stellen hat, drücken Sie kurz die Taste „OK“, um durch die verbleibende Zeit zu blättern und sie einmal anzuzeigen. Einstellzustand: Drücken Sie kurz die Taste „SET“, um in den Einstellzustand zu gelangen, und drücken Sie dann erneut „SET“, um den Parameter zu ändern. Verwenden Sie die Tasten „++“ und „--“, um die Werte zu ändern. Drücken Sie kurz „OK“, um die Parameter zu speichern und den Einstellzustand zu verlassen. Hinweis: Nach dem Anpassen der Einstellungen muss das Gerät wieder eingeschaltet werden. Anzeigemodus: Drücken Sie kurz „SET“, um in den Anzeigemodus zu gelangen, ohne die Einstellungen zu ändern. Drücken Sie dann erneut „SET“, um die Einstellung zu ändern, und anschließend kurz „OK“, um diesen Modus zu verlassen. Energiesparmodus: Die Digitalanzeige ist ausgeschaltet, alle anderen Funktionen bleiben jedoch aktiv. Halten Sie die „OK“-Taste 5 Sekunden lang gedrückt, um in diesen Modus zu wechseln, und halten Sie sie erneut 5 Sekunden lang gedrückt, um ihn zu verlassen. Im Energiesparmodus können Sie weiterhin auf die Einstellungen und Anzeigemodi zugreifen. Nach 20 Sekunden Inaktivität wechselt das Gerät automatisch in den Energiesparmodus. Nach dem Einschalten bleibt die Digitalanzeige 20 Sekunden lang an und schaltet sich dann aus. Zurücksetzen auf Werkseinstellungen: Halten Sie die Tasten „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen und die Digitalanzeige auszuschalten. Das Modul wird mit den Standardeinstellungen neu gestartet. Fehlerbehandlung: - Sollte ein unerklärliches Problem auftreten, schalten Sie das Gerät aus und wieder ein (dies kann daran liegen, dass das Gerät nach der Parametereinstellung nicht neu startet). - Sollte das Problem nach dem erneuten Einschalten weiterhin bestehen, halten Sie die Tasten "++" und "--" gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen, und starten Sie das Gerät anschließend neu. Lieferumfang: 1 x Steuerplatine
