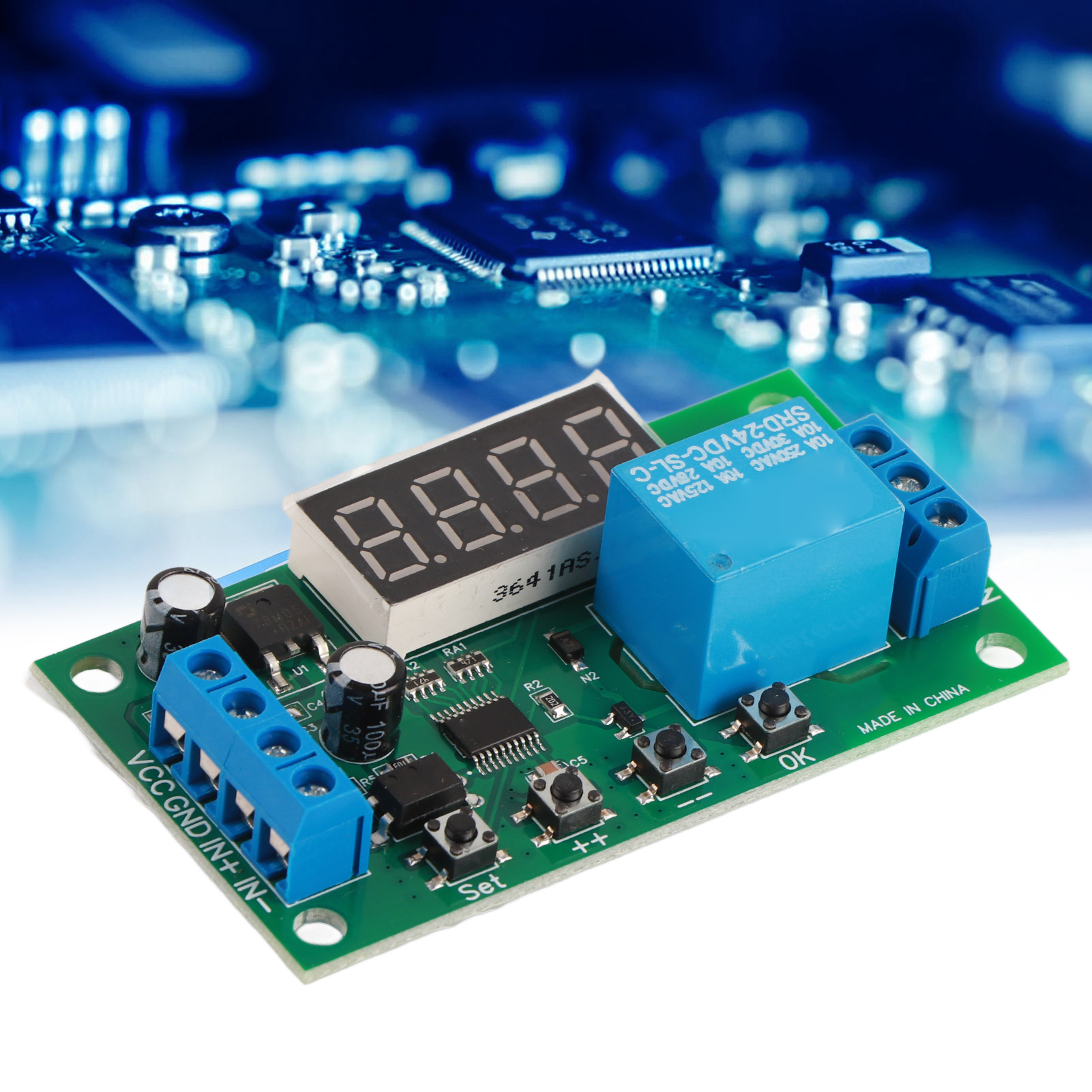

Kc23c0124v Einkanal-multifunktions-impulszählsteuerplatine

Willkommen in unserem Shop! **Programmierbare Timer-Steuerplatine – 0,1 s bis 9.999.999,9 s** Mit dieser Steuerplatine können Sie eine Verzögerung von 0,1 Sekunden bis 9.999.999,9 Sekunden in 0,1-Sekunden-Schritten und mit einer Genauigkeit von 0,01 Sekunden einstellen. **12 Betriebsmodi**: F00 bis F05 und F10 bis F15, insgesamt 12 Modi, von denen 8 die Definition der Zyklenanzahl ermöglichen. **3 einstellbare Zustände**: Betriebsmodus, Energiesparmodus und Parametereinstellungsmodus. **Einfache Installation**: Kompakte Größe und geringes Gewicht, schnelle und einfache Installation. **Idealer Ersatz**: Hergestellt mit fortschrittlicher Technologie und hochwertigen Komponenten, perfekt als Ersatz für eine alte oder defekte Platine. **Technische Daten:** - Produkttyp: Steuerplatine - Material: Leiterplatte - Betriebsstrom: - Standby-Zustand (Anzeige aus): Relais AUS 6 mA, Relais EIN 35 mA - Aktiver Zustand (Anzeige an): Relais AUS 29 mA, Relais EIN 56 mA - Eingang: Optokoppler-Isolation, NPN- und PNP-kompatibel (5–24 V Signal) - Ausgang: 10-A-Relais, NO-, COM- und NC-Anschlüsse **Verdrahtung des Triggersignaleingangs:** - 1. Keine externe Stromversorgung erforderlich - 2. NPN-Triggerung - 3. PNP-Quellentriggerung **Betriebsstatus:** - Modi F00–F05: Zeigt die verbleibende Zeit an - Modi F10–F15: Zeigt die verbleibende Zeit und die Anzahl der Impulse an Hinweis: Wenn die verbleibende Zeit mehr als 4 Stellen umfasst, drücken Sie kurz „OK“, um durch die Anzeige zu blättern. **Einstellstatus:** Drücken Sie kurz „SET“, um die Einstellungen aufzurufen, und drücken Sie erneut, um Parameter zu ändern. Verwenden Sie „++“ und „--“, um Werte zu ändern. Drücken Sie „OK“, um zu speichern und zu beenden. Hinweis: Nach dem Einstellen der Parameter muss das Gerät neu gestartet werden. **Status anzeigen:** Drücken Sie kurz die Taste "SET", um die Einstellungen anzuzeigen, ohne Einstellungen zu ändern. Drücken Sie dann "SET", um zu navigieren, und "OK", um die Einstellungen zu verlassen. **Energiesparmodus:** Das Display ist ausgeschaltet, alle anderen Funktionen bleiben jedoch aktiv. - Halten Sie "OK" 5 Sekunden lang gedrückt, um diesen Modus zu aktivieren oder zu deaktivieren. - Im Standby-Modus können Sie weiterhin auf die Einstellungen zugreifen und Informationen anzeigen. Der Bildschirm schaltet sich nach 20 Sekunden Inaktivität automatisch aus. - Nach dem Einschalten bleibt das Display 20 Sekunden lang eingeschaltet, bevor es sich ausschaltet. **Auf Werkseinstellungen zurücksetzen:** Halten Sie die Tasten "++" und "--" gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen. Starten Sie das Gerät anschließend neu. **Fehlerbehebung:** - Starten Sie das Gerät neu, falls ein Problem auftritt (geänderte Einstellungen erfordern einen Neustart). Sollte das Problem weiterhin bestehen, führen Sie einen Werksreset durch (halten Sie die Tasten „++“ und „--“ 3 Sekunden lang gedrückt) und starten Sie das Gerät anschließend neu. **Lieferumfang:** 1 x Steuerplatine
