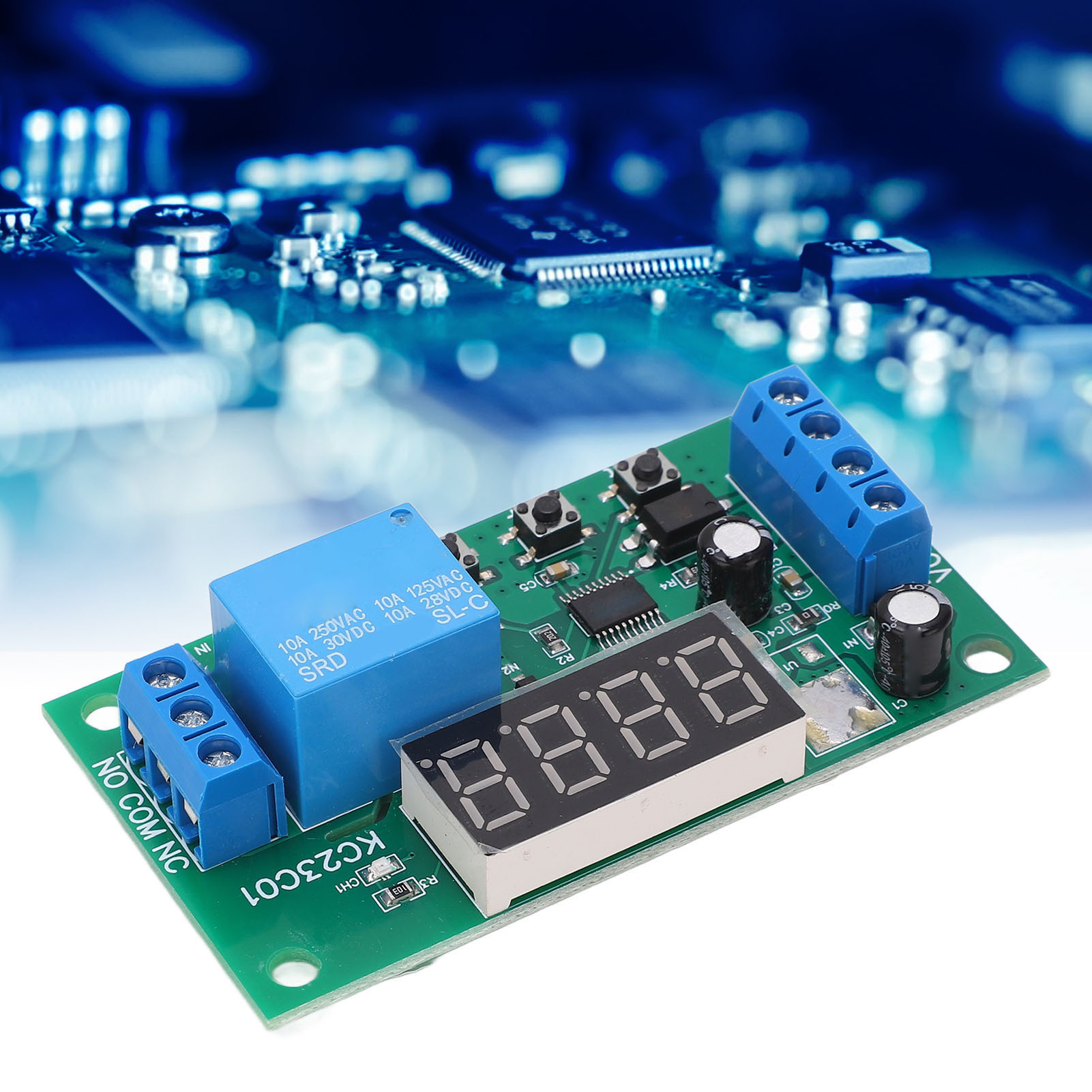

Kc23c015v Einkanal-multifunktions-impulszählsteuerplatine

Willkommen in unserem Shop! Diese Steuereinheit bietet eine einstellbare Timerfunktion von 0,1 Sekunden bis 9.999.999,9 Sekunden in 0,1-Sekunden-Schritten mit einer Genauigkeit von 0,01 Sekunden. Sie verfügt über 12 Betriebsmodi (F00 bis F05 und F10 bis F15), von denen 8 die Konfiguration der Zyklenanzahl ermöglichen. Drei Zustände stehen zur Verfügung: Betrieb, Energiesparmodus und Einstellungsmodus. Dank ihrer kompakten Größe und ihres geringen Gewichts ist die Installation schnell und einfach. Hergestellt mit modernster Technologie und hochwertigen Materialien, ist diese Steuereinheit der ideale Ersatz für Ihre alte, defekte Batteriesteuereinheit. **Technische Daten:** - Produkttyp: Bedienfeld - Material: Leiterplatte - Betriebsstrom: - Energiesparmodus (Digitalanzeige aus): Relais AUS 6 mA, Relais EIN 35 mA - Betriebsmodus (Digitalanzeige an): Relais AUS 29 mA, Relais EIN 56 mA - Drei Zustände: Betriebsmodus, Energiesparmodus, Einstellmodus - Eingangsanschluss: Optokoppler-isolierter Eingang, kompatibel mit NPN- und PNP-Eingängen (5–24 V Schaltsignal) - Ausgangsanschluss: 10-A-Relais mit drei Anschlüssen: NO, COM, NC **Verdrahtungsmethoden für den Triggersignaleingang:** 1. Keine externe Signalquelle erforderlich. 2. Triggerung mit einer NPN-Signalquelle. 3. Triggerung mit einer PNP-Signalquelle. **Betriebszustand:** – Im Betrieb zeigen die Modi F00–F05 die verbleibende Zeit an, die Modi F10–F15 zusätzlich die Impulsanzahl. Hinweis: Bei einer verbleibenden Zeit von mehr als vier Stellen drücken Sie kurz die Taste „OK“, um die verbleibende Zeit durchzublättern und einmal anzuzeigen. **Einstellzustand:** – Drücken Sie kurz die Taste „SET“, um in den Einstellzustand zu gelangen, und anschließend erneut kurz „SET“, um den Parameter zu ändern. Verwenden Sie die Tasten „++“ und „--“, um die Werte zu ändern. Drücken Sie kurz „OK“, um die Parameter zu speichern und den Einstellzustand zu verlassen. Hinweis: Nach der Änderung der Einstellungen muss das Gerät neu gestartet werden. **Anzeigemodus:** Ohne die Einstellungen zu ändern, drücken Sie kurz „SET“, um in den Anzeigemodus zu gelangen. Drücken Sie „SET“, um die Einstellungen zu ändern, und anschließend „OK“, um den Anzeigemodus zu verlassen. **Energiesparmodus:** In diesem Zustand ist die Digitalanzeige ausgeschaltet, alle anderen Funktionen bleiben jedoch erhalten. Um diesen Modus zu aktivieren, halten Sie die Taste „OK“ 5 Sekunden lang gedrückt. Zum Beenden die Taste „OK“ erneut 5 Sekunden lang gedrückt halten. Im Energiesparmodus können Sie weiterhin auf die Einstellungen und Anzeigemodi zugreifen. Nach 20 Sekunden Inaktivität wechselt das Gerät automatisch in den Energiesparmodus. Nach dem Einschalten leuchtet die Digitalanzeige 20 Sekunden lang und schaltet sich dann automatisch aus. **Zurücksetzen auf Werkseinstellungen:** Halten Sie die Tasten „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen und die Digitalanzeige auszuschalten. Das Gerät startet mit den Standardeinstellungen neu. **Fehlerbehebung:** 1. Sollte ein unerklärliches Problem auftreten, schalten Sie das Gerät wieder ein (dies liegt häufig daran, dass das Gerät nach der Parametereinstellung nicht neu startet). 2. Besteht das Problem weiterhin, halten Sie die Tasten „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen, und starten Sie das Gerät anschließend neu. **Lieferumfang:** 1 x Bedienfeld
