Kemper Bacnet Gateway L Khs Für Master 2.0/2.1, Figur 686 02 023

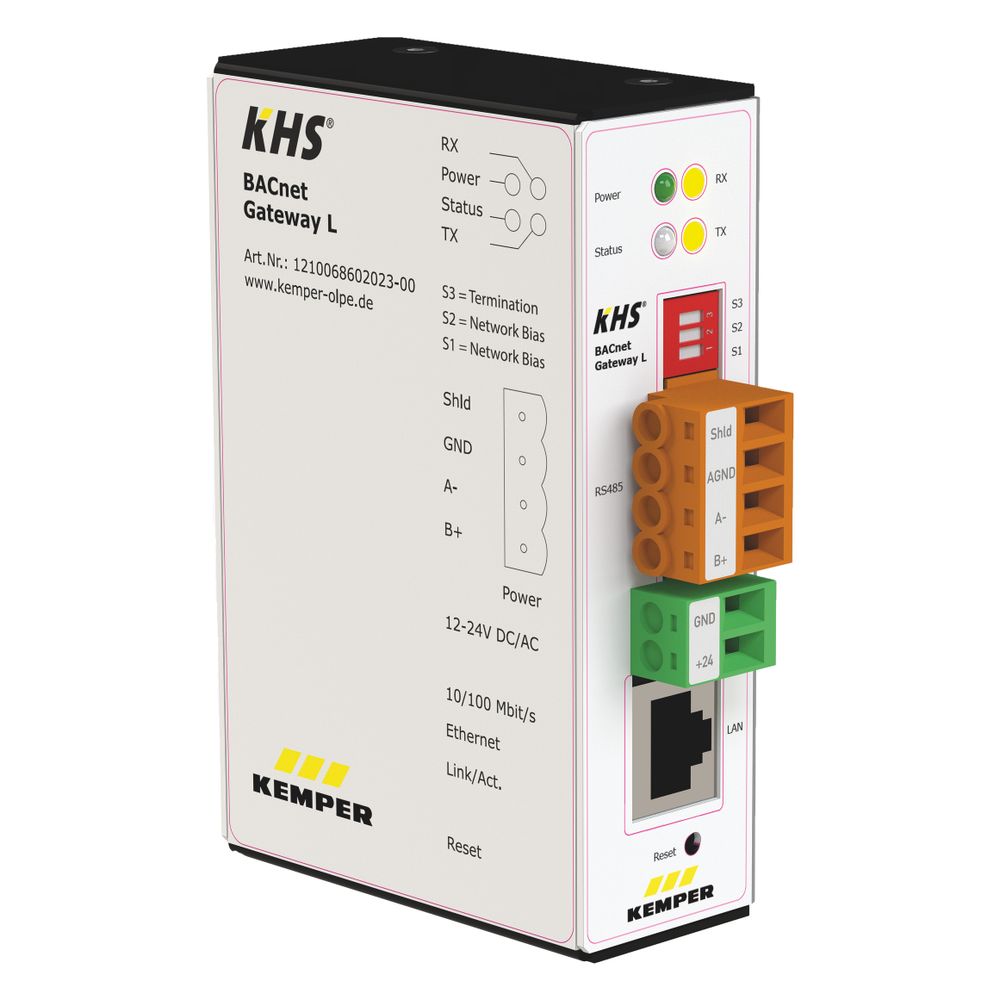

Kemper BACnet Gateway L KHS für Master 2.0/2.1, Figur 686 02 023 Der KEMPER BACnet Gateway L KHS, Figur 686 02 023, ist ein Schnittstellengerät für die KHS Mini-Systemsteuerung MASTER 2.0/2.1. Es ermöglicht die Anbindung von Spülsystemen an die Gebäudeleittechnik durch die Übersetzung des Protokolls in BACnet IP/MSTP. Das Gateway ist für Spülsysteme mit bis zu 24 Slaves ausgelegt und bietet eine zuverlässige Konnektivität über LAN RJ45 10/100 MBit/s Ethernet. Die Montage erfolgt auf einer DIN-Hutschiene TS35 nach EN60715. Wie verbindet das BACnet Gateway L KHS die KHS Mini-Systemsteuerung mit der Gebäudeleittechnik? Das Gateway übersetzt das Protokoll der KHS Mini-Systemsteuerung MASTER 2.0/2.1 in BACnet IP/MSTP. Dies ermöglicht die Integration der Spülsysteme in die übergeordnete Gebäudeleittechnik. Die Verbindung erfolgt über eine LAN RJ45 Schnittstelle mit 10/100 MBit/s Ethernet, was eine schnelle und zuverlässige Datenübertragung sicherstellt. Für welche Systeme ist das Gateway geeignet? Das BACnet Gateway L KHS ist für Spülsysteme mit bis zu 24 Slaves ausgelegt. Es unterstützt die KHS Mini-Systemsteuerung MASTER 2.0 und 2.1 und ermöglicht so die Steuerung und Überwachung von Hygienesystemen in gewerblichen oder öffentlichen Gebäuden. Wie wird das Gateway installiert und in Betrieb genommen? Das Gerät ist für die Montage auf einer DIN-Hutschiene TS35 nach EN60715 vorgesehen, was eine einfache und standardisierte Installation in Verteilerschränken ermöglicht. Die Inbetriebnahme wird durch die mitgelieferte Modbus TCP/IP Lizenz für MASTER 2.0/2.1 unterstützt. Zudem reduziert die Verwendung von EDE-Dateien den Programmieraufwand deutlich und ermöglicht eine schnelle Integration in BACnet-Systeme mit automatischer Datenpunktübernahme. Welche technischen Voraussetzungen und Umgebungsbedingungen gelten für das Gateway? Das Gateway arbeitet mit einer Betriebsspannung von 12 bis 24 V AC/DC. Es ist für eine Umgebungstemperatur von 0 bis 45 °C ausgelegt und kann in einer relativen Luftfeuchtigkeit von 20 bis 80 % rF (nicht kondensierend) betrieben werden. Technische Daten Protokoll: BACnet IP/MSTP Netzwerkschnittstelle: LAN RJ45 10/100 MBit/s Ethernet Maximale Anzahl Slaves: 24 Montage: DIN-Hutschiene TS35 nach EN60715 Betriebsspannung: 12 - 24 V AC/DC Min. Umgebungstemperatur: 0 °C Max. Umgebungstemperatur: 45 °C Zulässige Umgebungsfeuchte: 20 - 80 % rF, nicht kondensierend Leistungsaufnahme: 1,7 Web-Server: ja Das KEMPER BACnet Gateway L KHS für MASTER 2.0/2.1 bietet eine effiziente und schnelle Integration von KHS Spülsystemen in BACnet-basierte Gebäudeleittechnik. Mit seiner standardisierten Schnittstelle, der Unterstützung von bis zu 24 Slaves und der einfachen Montage auf DIN-Hutschiene ist es eine zuverlässige Lösung für die Steuerung und Überwachung von Hygienesystemen. Die Betriebsspannung von 12 bis 24 V AC/DC und die robusten Umgebungsparameter ermöglichen einen stabilen Betrieb in verschiedenen Installationsumgebungen. Produktspezifikation Hersteller-Warengruppe: Zubehör Hersteller-Produktgruppe: Hygienesystem KHS Hersteller-Artikelnummer: 6860202300 Spannungsart: AC/DC Leistungsaufnahme: 1,7 Bussystem KNX: nein Bussystem Funkbus: nein Bussystem Powernet: nein Bussystem LON: nein Demontageschutz: nein Funk-Schnittstelle: nein IR-Schnittstelle: nein Protokoll: TCP/IP Providerabhängig: nein Updatefähig: ja Visualisierung: nein Web-Server: ja Mit LED-Anzeige: ja Bussystem KNX-RF (Funk): nein Funk bidirektional: nein
