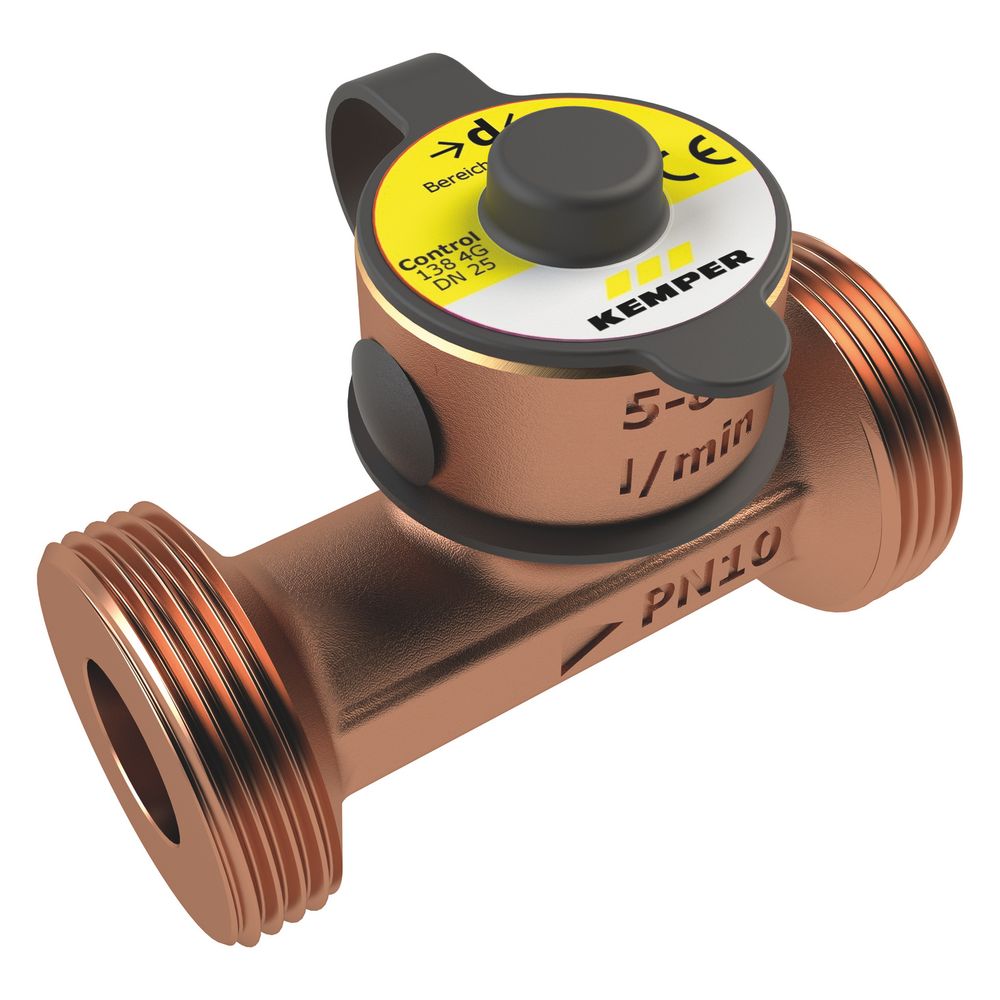

Kemper Control-plus Durchfluss- Und Temperaturmessarmatur, 5v, M. Frequenzausgangssignal, Dn 50 Ag, Pn 10, Rotguss, Figur 138 4g

Kemper Control-Plus Durchfluss- und Temperaturmessarmatur, 5V, m. Frequenzausgangssignal, DN 50 AG, PN 10, Rotguss, Figur 138 4G Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur, Figur 138 4G, ist eine präzise Messarmatur aus der CONTROL-PLUS Serie von Kemper. Sie wurde zur exakten Ermittlung von Volumenströmen und Temperaturen in Trinkwassersystemen entwickelt. Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, ist sie beständig gegen aggressives Wasser und verfügt über ein druckverlustarmes Sensorgehäuse. Diese Armatur ist ideal für Anwendungen, die eine genaue Überwachung und Anbindung an KHS Systemsteuerungen erfordern. Wie funktioniert die Kemper Control-Plus Messarmatur? Die Messarmatur arbeitet mit einem integrierten Vortex-Strömungssensor, der einen Pt1000 2-Leiter Temperatursensor enthält. Sie erfasst Volumenstrom und Temperatur simultan und gibt ein Frequenzausgangssignal aus. Dieses Signal dient zur Anbindung an Systemsteuerungen. Die Messung erfolgt mit hoher Genauigkeit: Bis 50 Prozent des Messbereichs beträgt die Abweichung maximal 1 Prozent vom Messbereichsendwert, darüber maximal 2 Prozent vom Messwert. Eine digitale Anzeige der Messwerte ist über ein optional erhältliches Handmessgerät möglich. Für den Anschluss an Systemsteuerungen ist ein optionales Kabel mit M12x1-Stecker erforderlich. Welche Materialien und Bauweise zeichnen die Messarmatur aus? Die mediumberührten Metallteile der Armatur bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Das Sensorgehäuse ist druckverlustarm gestaltet und totraumfrei, was hygienische Anforderungen in Trinkwassersystemen unterstützt. Die Anschlüsse sind als Außengewinde zylindrisch nach BSPP (ISO 228-1) mit einem Nenndurchmesser von DN 50 ausgeführt und eignen sich für flachdichtende Verschraubungen. Welche technischen Anforderungen und Betriebsbedingungen gelten für die Messarmatur? Die Kemper Control-Plus Messarmatur ist für eine Druckstufe von PN 10 ausgelegt. Sie kann bei Fließgeschwindigkeiten von mindestens 0,2 m/s bis maximal 2,5 m/s eingesetzt werden. Der Betriebstemperaturbereich liegt zwischen 0 °C und 100 °C. Die Schutzart IP65 ermöglicht Schutz gegen Staub und Strahlwasser. Die Spannungsversorgung erfolgt mit 5 V DC. Welche Zulassungen und Normen erfüllt die Kemper Control-Plus Messarmatur? Das Produkt verfügt über eine WRAS-Zulassung und entspricht den Anforderungen nach UBA KTW BWGL sowie UBA BWGL Metalle. Zudem ist es mit der ÜA-Reg.-Nr. R-15.2.3-21-17048 zertifiziert und trägt das WIEN-ZERT. Diese umfassenden Zulassungen bestätigen die Eignung für den sicheren Einsatz in Trinkwassersystemen. Technische Daten Druckstufe: PN 10 Nenndurchmesser: DN 50 Minimale Fließgeschwindigkeit: 0,2 m/s Maximale Fließgeschwindigkeit: 2,5 m/s Minimale Betriebstemperatur: 0 °C Maximale Betriebstemperatur: 100 °C Schutzart: IP65 Spannungsversorgung: 5 V DC Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff Gehäuse: Rotguss Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur bietet eine präzise und zuverlässige Messung von Volumenströmen und Temperaturen in Trinkwassersystemen. Mit ihrer robusten Bauweise aus korrosionsbeständigem Rotguss, der hohen Messgenauigkeit und der Kompatibilität zu Systemsteuerungen ist sie eine geeignete Lösung für anspruchsvolle Anwendungen. Die technischen Eigenschaften wie die Druckstufe PN 10, der Nenndurchmesser DN 50 und der Temperaturbereich bis 100 °C unterstützen vielfältige Einsatzmöglichkeiten. Produktspezifikation Hersteller-Warengruppe: Messtechnik Hersteller-Produktgruppe: CONTROL-PLUS Messarmaturen Hersteller-Artikelnummer: 1384G05000 Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Druckstufe Artikel: PN 10 Nenndurchmesser Anschluss 2: DN 50 Geeignet für Öl: nein Mit Absperrventil: nein Nenndurchmesser Anschluss 1: DN 50 Trinkwasserkonform nach UBA: Ja
