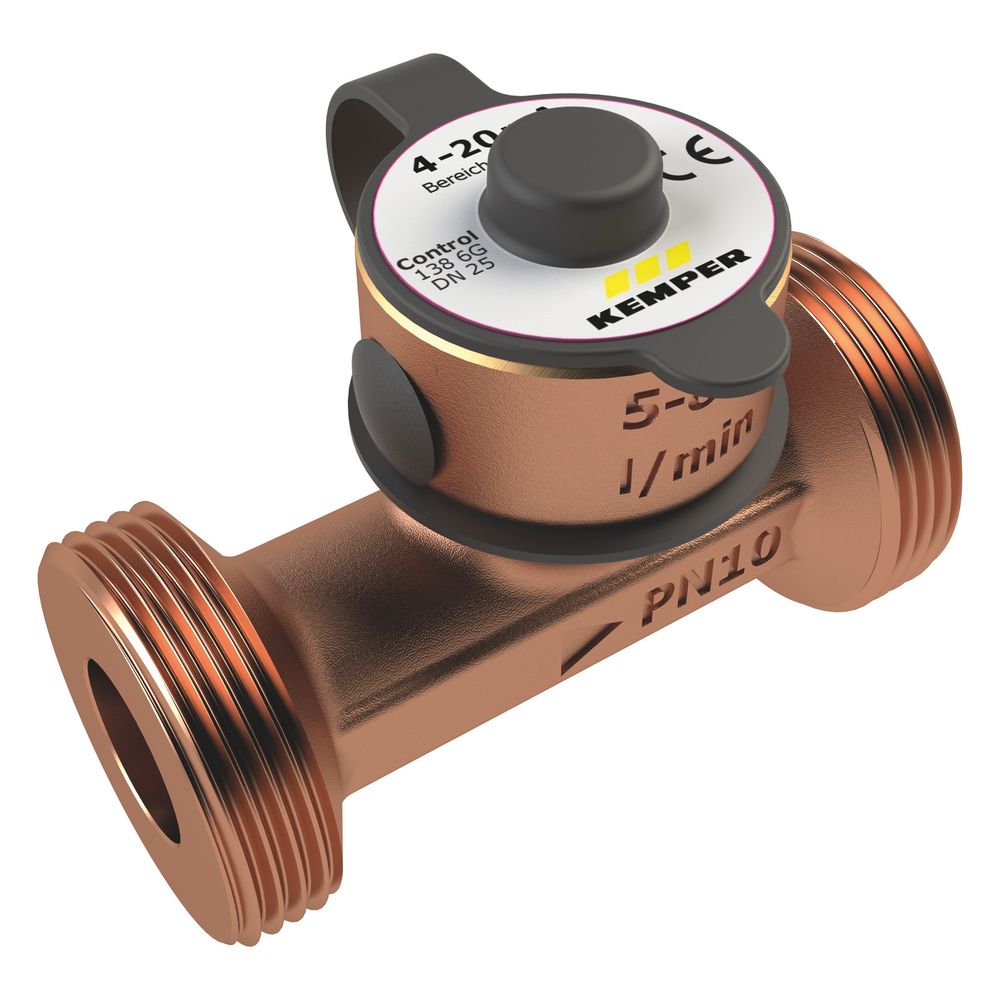

Kemper Control-plus Durchfluss- Und Temperaturmessarmatur Glt-version, 4-20ma, Dn 10 Ag, Pn 10, Rotguss, Figur 138 6g

Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, 4-20mA, DN 10 AG, PN 10, Rotguss, Figur 138 6G Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G, ist eine präzise Messarmatur zur exakten Ermittlung von Volumenströmen und Temperaturen in Trinkwassersystemen. Ausgestattet mit einem Industriestandardsignal (4...20 mA) und gefertigt aus entzinkungsfreiem, korrosionsbeständigem Rotguss, ermöglicht diese Armatur eine zuverlässige Anbindung an die Gebäudeleittechnik (GLT). Mit einem Nenndurchmesser von DN 10 und einer Druckstufe von PN 10 ist sie für vielfältige Anwendungen in der Haustechnik geeignet, insbesondere für Waschtische mit geringem Wasserbedarf oder in Kombination mit einem DMB Durchflussmengenbegrenzer von 2 l/min. Wie funktioniert die Messung von Durchfluss und Temperatur? Die Messarmatur nutzt einen Vortex-Strömungssensor mit integriertem Pt1000 2-Leiter-Temperatursensor. Dies ermöglicht eine exakte Erfassung von Volumenstrom und Temperatur. Die Messgenauigkeit liegt bei maximal 1 % Abweichung vom Messbereichsendwert bis 50 % des Messbereichs und bei maximal 2 % Abweichung vom Messwert ab 50 % des Messbereichs. Die erfassten Daten werden über ein 4-20 mA Signal ausgegeben, was eine einfache Integration in die Gebäudeleittechnik (GLT) ermöglicht. Welche Materialien und Bauweise zeichnen die Armatur aus? Die mediumberührten Metallteile der Kemper Control-Plus bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch aggressiven Wasserbedingungen standhält. Das Sensorgehäuse ist druckverlustarm konstruiert und die Armatur ist totraumfrei, was hygienische Anforderungen in Trinkwassersystemen unterstützt. Die Außengewinde sind für flachdichtende Verschraubungen ausgelegt. Welche technischen Spezifikationen sind relevant? Die Armatur ist für eine Druckstufe von PN 10 ausgelegt und verfügt über einen Nenndurchmesser von DN 10. Sie arbeitet zuverlässig bei minimalen Fließgeschwindigkeiten von 0,2 m/s und maximalen von 2,5 m/s. Der Betriebstemperaturbereich liegt zwischen 0 °C und 100 °C. Die Spannungsversorgung erfolgt mit 8 bis 33 V DC. Mit der Schutzart IP65 ist die Armatur gegen Staub und Strahlwasser geschützt. Welche Normen und Zulassungen erfüllt die Messarmatur? Die Kemper Control-Plus Messarmatur erfüllt wichtige Standards und verfügt über relevante Zulassungen. Dazu gehören die WRAS-Zulassung, die Konformität nach UBA KTW BWGL und UBA BWGL Metalle. Des Weiteren liegen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und die WIEN-ZERT vor, welche die geprüfte Qualität und Eignung für Trinkwassersysteme bestätigen. Technische Daten Druckstufe: PN 10 Nenndurchmesser: DN 10 Minimale Fließgeschwindigkeit: 0,2 m/s Maximale Fließgeschwindigkeit: 2,5 m/s Minimale Betriebstemperatur: 0 °C Maximale Betriebstemperatur: 100 °C Schutzart: IP65 Spannungsversorgung: 8…33 V DC Signal: 4...20 mA Werkstoff Gehäuse: Rotguss (entzinkungsfrei, korrosionsbeständig) Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version bietet eine präzise und zuverlässige Lösung für die Überwachung von Trinkwassersystemen. Ihre robuste Bauweise aus entzinkungsfreiem Rotguss, die Schutzart IP65 und die flexible Spannungsversorgung von 8 bis 33 V DC machen sie zu einer vielseitigen Komponente. Mit einer Druckstufe von PN 10 und einem Nenndurchmesser von DN 10 ist die Armatur für anspruchsvolle Anwendungen in der Gebäudeleittechnik konzipiert und unterstützt eine effiziente Systemüberwachung. Lieferumfang 1x Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G 1x Kabel M12x1 mit losen Litzen Produktspezifikation Hersteller-Warengruppe: Messtechnik Hersteller-Produktgruppe: CONTROL-PLUS Messarmaturen Hersteller-Artikelnummer: 1386G01000 Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Druckstufe Artikel: PN 10 Nenndurchmesser Anschluss 2: DN 10 Geeignet für Öl: nein Mit Absperrventil: nein Nenndurchmesser Anschluss 1: DN 10 Trinkwasserkonform nach UBA: Ja
