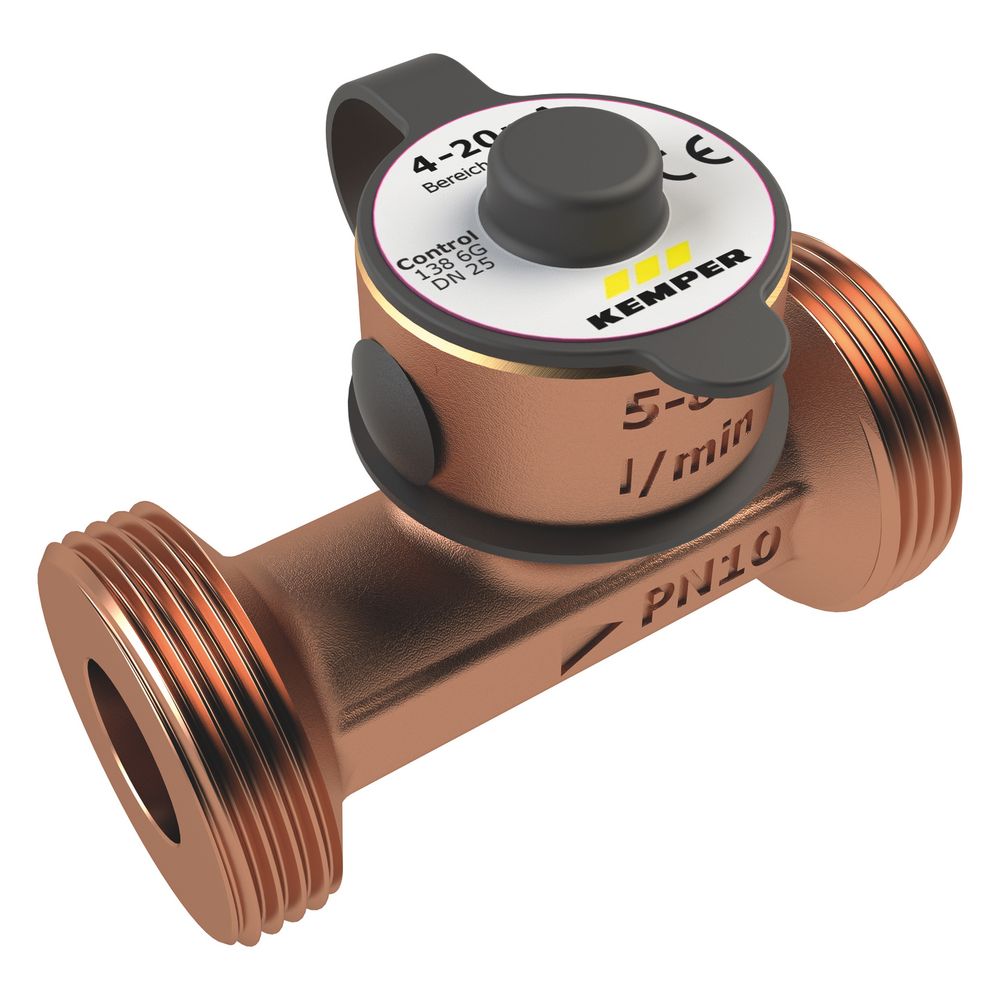

Kemper Control-plus Durchfluss- Und Temperaturmessarmatur Glt-version, 4-20ma, Dn 15 Ag, Pn 10, Rotguss, Figur 138 6g

Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, 4-20mA, DN 15 AG, PN 10, Rotguss, Figur 138 6G Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G, ist eine präzise Lösung zur exakten Ermittlung von Volumenströmen und Temperaturen in Trinkwassersystemen. Ausgestattet mit einem Industriestandardsignal von 4 bis 20 mA und gefertigt aus entzinkungsfreiem Rotguss, ermöglicht diese Armatur eine zuverlässige Anbindung an die Gebäudeleittechnik (GLT). Mit einem Nenndurchmesser von DN 15 und einer Druckstufe von PN 10 ist sie für vielfältige Anwendungen konzipiert. Wie funktioniert die präzise Messung? Die Messarmatur verwendet einen Vortex-Strömungssensor mit einem integrierten Pt1000 2-Leiter-Temperatursensor , um Volumenstrom und Temperatur präzise zu erfassen. Die Messgenauigkeit beträgt bis zu 1 % vom Messbereichsendwert bei bis zu 50 % des Messbereichs und maximal 2 % vom Messwert ab 50 % des Messbereichs. Diese Werte werden über ein Industriestandardsignal von 4 bis 20 mA ausgegeben, was eine direkte und exakte Anbindung an die Gebäudeleittechnik (GLT) ermöglicht. Welche Materialeigenschaften und Bauweise zeichnen die Armatur aus? Die mediumberührten Metallteile der Kemper Control-Plus Messarmatur bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss , der auch aggressivem Wasser standhält und zur Langlebigkeit beiträgt. Das Sensorgehäuse ist druckverlustarm konstruiert und die Armatur ist totraumfrei , was hygienische Anforderungen in Trinkwassersystemen unterstützt. Die Armatur ist mit Außengewinden für flachdichtende Verschraubungen ausgestattet und erfüllt die Schutzart IP65 , wodurch sie gegen Staub und Strahlwasser geschützt ist. Für welche Einsatzbereiche und Betriebsbedingungen ist die Armatur geeignet? Die Armatur ist für einen Nenndurchmesser von DN 15 ausgelegt und kann in Systemen mit einer Druckstufe PN 10 eingesetzt werden. Sie arbeitet zuverlässig bei minimalen Fließgeschwindigkeiten von 0,2 m/s und maximalen Fließgeschwindigkeiten von 2,5 m/s . Der Betriebstemperaturbereich liegt zwischen 0 °C und 100 °C . Die Spannungsversorgung erfolgt über 8 bis 33 V DC . Für den Einsatz mit einem DMB Durchflussmengenbegrenzer von 2 l/min wird ein Nenndurchmesser von DN 10 empfohlen. Technische Daten Druckstufe: PN 10 Nenndurchmesser: DN 15 Werkstoff Gehäuse: Rotguss Minimale Fließgeschwindigkeit: 0,2 m/s Maximale Fließgeschwindigkeit: 2,5 m/s Minimale Betriebstemperatur: 0 °C Maximale Betriebstemperatur: 100 °C Schutzart: IP65 Spannungsversorgung: 8 bis 33 V DC Signal: 4 bis 20 mA Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur bietet eine präzise und zuverlässige Lösung für die Überwachung von Trinkwassersystemen. Ihre robuste Bauweise aus korrosionsbeständigem Rotguss, das Industriestandardsignal von 4 bis 20 mA und die Kompatibilität mit Gebäudeleittechnik machen sie zu einer vielseitigen Komponente. Mit einer Druckstufe von PN 10 und der Schutzart IP65 ist die Armatur für anspruchsvolle Umgebungen geeignet und ermöglicht eine genaue Datenerfassung bei Betriebstemperaturen von 0 °C bis 100 °C. Lieferumfang 1x Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version 1x Kabel M12x1 mit losen Litzen Produktspezifikation Hersteller-Warengruppe: Messtechnik Hersteller-Produktgruppe: CONTROL-PLUS Messarmaturen Hersteller-Artikelnummer: 1386G01500 Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Druckstufe Artikel: PN 10 Nenndurchmesser Anschluss 2: DN 15 Geeignet für Öl: nein Mit Absperrventil: nein Nenndurchmesser Anschluss 1: DN 15 Trinkwasserkonform nach UBA: Ja
