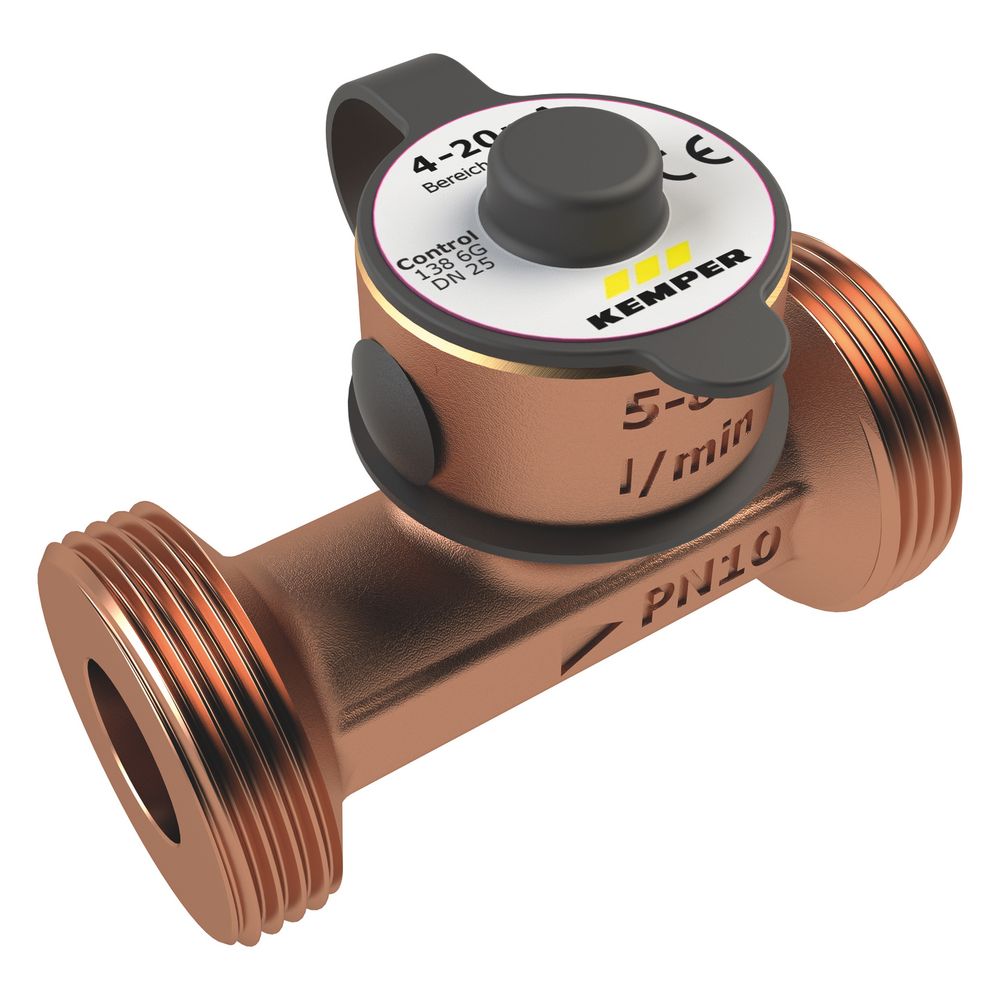

Kemper Control-plus Durchfluss- Und Temperaturmessarmatur Glt-version, 4-20ma, Dn 20 Ag, Pn 10, Rotguss, Figur 138 6g

Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, 4-20mA, DN 20 AG, PN 10, Rotguss, Figur 138 6G Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G, ist eine präzise Messarmatur für Trinkwassersysteme. Sie ermöglicht die exakte Ermittlung von Volumenströmen und Temperaturen und ist mit einem Industriestandardsignal von 4 bis 20 mA ausgestattet. Dank mediumberührter Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss ist sie beständig gegen aggressives Wasser. Die Armatur mit Außengewinde DN 20 und Druckstufe PN 10 ist ideal für die Anbindung an Gebäudeleittechnik (GLT). Wie funktioniert die Messung von Durchfluss und Temperatur? Die Control-Plus Messarmatur nutzt einen Vortex-Strömungssensor mit integriertem Pt1000 2-Leiter-Temperatursensor. Dies ermöglicht eine genaue Erfassung von Volumenströmen und Temperaturen. Die Messabweichung beträgt bis 50 Prozent des Messbereichs maximal 1 Prozent vom Messbereichsendwert und ab 50 Prozent maximal 2 Prozent vom Messwert. Das druckverlustarme Sensorgehäuse minimiert den Einfluss auf den Durchfluss. Welche Materialien und Konstruktionsmerkmale zeichnen die Armatur aus? Die mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, was eine hohe Widerstandsfähigkeit gegenüber aggressivem Wasser sicherstellt. Die totraumfreie Konstruktion trägt zur Hygiene in Trinkwassersystemen bei. Die Schutzart IP65 bietet Schutz gegen Staub und Strahlwasser, was den Einsatz in verschiedenen Umgebungen ermöglicht. Wie erfolgt der Anschluss und die Integration in die Gebäudeleittechnik? Die Armatur verfügt über Außengewinde zylindrisch nach BSPP (ISO 228-1) in DN 20 für flachdichtende Verschraubungen. Der Sensoranschluss erfolgt über einen 5-poligen M12x1-Stecker. Die Spannungsversorgung liegt im Bereich von 8 bis 33 V DC. Diese Ausstattung ermöglicht eine einfache und sichere Anbindung an die Gebäudeleittechnik (GLT). Für welche Betriebsbedingungen ist die Messarmatur geeignet? Die Armatur ist für einen Betriebsdruck bis PN 10 ausgelegt. Die minimale Fließgeschwindigkeit beträgt 0,2 m/s, die maximale 2,5 m/s. Der Temperaturbereich reicht von 0 °C bis 100 °C, was den Einsatz in typischen Trinkwasseranlagen ermöglicht. Technische Daten Anschlussgröße: DN 20 Druckstufe: PN 10 Minimale Fließgeschwindigkeit: 0,2 m/s Maximale Fließgeschwindigkeit: 2,5 m/s Minimale Betriebstemperatur: 0 °C Maximale Betriebstemperatur: 100 °C Schutzart: IP65 Spannungsversorgung: 8...33 V DC Signal: 4...20 mA Werkstoff mediumberührte Teile: Rotguss Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version bietet eine zuverlässige und präzise Messung von Durchfluss und Temperatur in Trinkwassersystemen. Mit ihrer robusten Bauweise aus korrosionsbeständigem Rotguss, der Schutzart IP65 und der flexiblen Spannungsversorgung von 8 bis 33 V DC ist sie für vielfältige Anwendungen geeignet. Die präzisen Messwerte und die einfache Integration in Gebäudeleittechnik machen sie zu einer effizienten Lösung für die Überwachung von Wassersystemen. Lieferumfang 1x Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G 1x Kabel M12x1 mit losen Litzen Produktspezifikation Hersteller-Warengruppe: Messtechnik Hersteller-Produktgruppe: CONTROL-PLUS Messarmaturen Hersteller-Artikelnummer: 1386G02000 Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Druckstufe Artikel: PN 10 Nenndurchmesser Anschluss 2: DN 20 Geeignet für Öl: nein Mit Absperrventil: nein Nenndurchmesser Anschluss 1: DN 20 Trinkwasserkonform nach UBA: Ja
