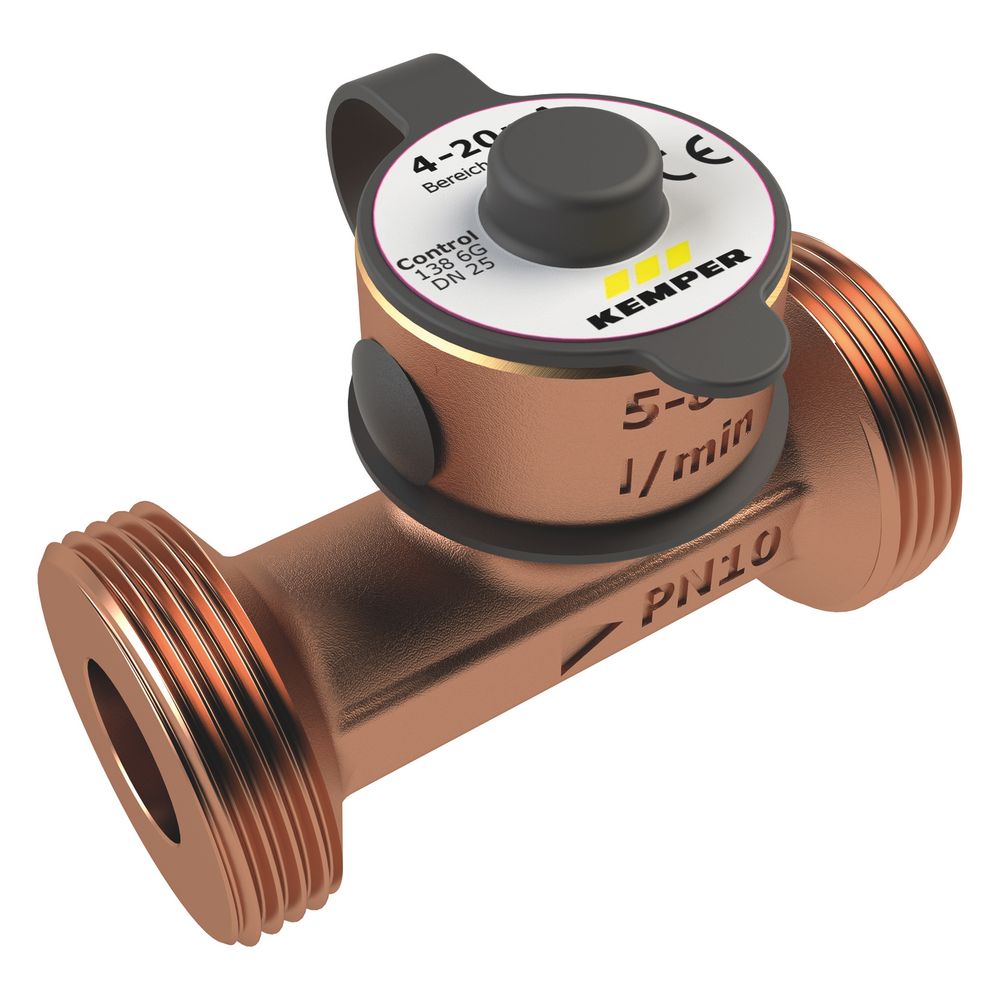

Kemper Control-plus Durchfluss- Und Temperaturmessarmatur Glt-version, 4-20ma, Dn 25 Ag, Pn 10, Rotguss, Figur 138 6g

Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, 4-20mA, DN 25 AG, PN 10, Rotguss, Figur 138 6G Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G, ist eine präzise Lösung zur exakten Ermittlung von Volumenströmen und Temperaturen in Trinkwassersystemen. Ausgestattet mit einem Industriestandardsignal von 4 bis 20 mA und gefertigt aus entzinkungsfreiem Rotguss, eignet sich diese Messarmatur ideal für die Anbindung an die Gebäudeleittechnik (GLT) und ermöglicht eine zuverlässige Überwachung. Wie funktioniert die Control-Plus Messarmatur? Die Messarmatur arbeitet mit einem Vortex-Strömungssensor, der den Volumenstrom über Wirbelbildung erfasst. Ein integrierter Pt1000 2-Leiter-Sensor misst gleichzeitig die Temperatur. Das Sensorgehäuse ist druckverlustarm gestaltet, um den Durchfluss möglichst wenig zu beeinträchtigen. Die Messwerte werden als Industriestandardsignal 4 bis 20 mA ausgegeben, was eine einfache Integration in Gebäudeleittechnik-Systeme ermöglicht. Welche Materialien und Schutzarten sind verbaut? Die mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Mit der Schutzart IP65 bietet die Armatur einen zuverlässigen Schutz gegen Staub und Strahlwasser. Die Konstruktion ist totraumfrei, um hygienische Anforderungen in Trinkwassersystemen zu erfüllen. Welche technischen Leistungsmerkmale sind zu beachten? Die Messarmatur ist für eine Druckstufe von PN 10 ausgelegt und kann Fließgeschwindigkeiten von 0,2 bis 2,5 m/s erfassen. Der Messbereich weist eine Abweichung von maximal 1 % bis 50 % des Messbereichsendwerts auf, darüber liegt die Abweichung bei maximal 2 % vom Messwert. Die Betriebstemperatur liegt zwischen 0 °C und 100 °C. Die Spannungsversorgung erfolgt mit 8 bis 33 V DC. Wie erfolgt der Anschluss und die Integration? Die Armatur verfügt über Außengewinde zylindrisch nach BSPP (ISO 228-1) mit einem Nenndurchmesser von DN 25 an beiden Anschlussseiten. Der Sensoranschluss erfolgt über einen 5-poligen M12x1-Stecker. Die Armatur ist für flachdichtende Verschraubungen ausgelegt und ermöglicht eine totraumfreie Installation. Für den Einsatz mit einem DMB Durchflussmengenbegrenzer von 2 l/min wird ein Nenndurchmesser von DN 10 empfohlen. Welche Zulassungen besitzt die Kemper Control-Plus? Die Kemper Control-Plus Messarmatur erfüllt wichtige Normen und verfügt über relevante Zulassungen. Dazu gehören die WRAS-Zulassung, die Konformität nach UBA KTW BWGL und UBA BWGL Metalle sowie die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Diese Zertifizierungen bestätigen die Eignung für den Einsatz in Trinkwasserinstallationen. Technische Daten Druckstufe: PN 10 Nenndurchmesser: DN 25 Minimale Fließgeschwindigkeit: 0,2 m/s Maximale Fließgeschwindigkeit: 2,5 m/s Minimale Betriebstemperatur: 0 °C Maximale Betriebstemperatur: 100 °C Schutzart: IP65 Spannungsversorgung: 8 bis 33 V DC Signal: 4...20 mA Industriestandardsignal Werkstoff mediumberührte Teile: Rotguss Die Kemper Control-Plus Messarmatur bietet eine präzise und zuverlässige Messung von Durchfluss und Temperatur in Trinkwassersystemen. Mit ihrer robusten Bauweise aus korrosionsbeständigem Rotguss, der Druckstufe PN 10 und der Schutzart IP65 ist sie für anspruchsvolle Anwendungen geeignet. Die Integration in Gebäudeleittechnik erfolgt über das Industriestandardsignal 4 bis 20 mA, was eine einfache und sichere Datenübertragung sicherstellt. Lieferumfang 1x Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version 1x Kabel M12x1 mit losen Litzen Produktspezifikation Hersteller-Warengruppe: Messtechnik Hersteller-Produktgruppe: CONTROL-PLUS Messarmaturen Hersteller-Artikelnummer: 1386G02500 Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Druckstufe Artikel: PN 10 Nenndurchmesser Anschluss 2: DN 25 Geeignet für Öl: nein Mit Absperrventil: nein Nenndurchmesser Anschluss 1: DN 25 Trinkwasserkonform nach UBA: Ja
