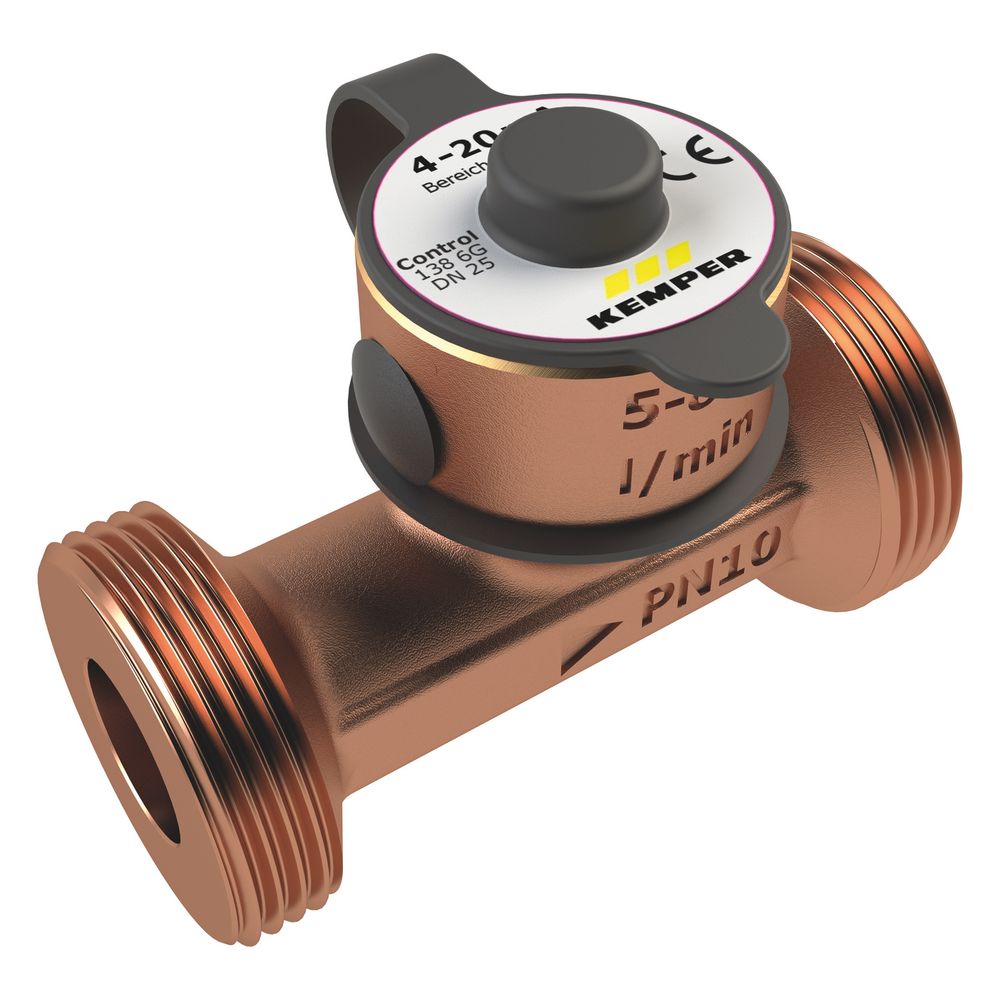

Kemper Control-plus Durchfluss- Und Temperaturmessarmatur Glt-version, 4-20ma, Dn 32 Ag, Pn 10, Rotguss, Figur 138 6g

Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, 4-20mA, DN 32 AG, PN 10, Rotguss, Figur 138 6G Der Kemper Control-Plus Durchfluss- und Temperaturmessarmatur GLT-Version, Figur 138 6G, ist eine präzise Messarmatur für Trinkwassersysteme mit einem Industriestandardsignal 4-20 mA. Sie eignet sich zur exakten Ermittlung von Volumenströmen und Temperaturen und ist dank mediumberührter Metallteile aus korrosionsbeständigem Rotguss auch für aggressives Wasser geeignet. Typische Einsatzbereiche sind die Anbindung an Gebäudeleittechnik (GLT) und die Überwachung von Trinkwasserinstallationen mit Nenndurchmesser DN 32. Wie misst die Control-Plus Messarmatur Durchfluss und Temperatur? Die Messarmatur verwendet einen Vortex-Strömungssensor mit integriertem Pt1000 2-Leiter-Temperatursensor, der Volumenstrom und Temperatur gleichzeitig erfasst. Die Messwerte werden über ein 4-20 mA Signal ausgegeben, das eine einfache Integration in Gebäudeleittechnik ermöglicht. Die Messgenauigkeit liegt bei bis zu 1 % des Messbereichsendwerts bis 50 % des Messbereichs und bei bis zu 2 % ab 50 % des Messbereichs. Welche Materialien und Bauweise sorgen für Langlebigkeit? Das Gehäuse besteht aus Rotguss, das entzinkungsfrei und korrosionsbeständig ist. Die metallischen Teile sind mediumberührt und somit beständig gegen aggressives Wasser. Das Sensorgehäuse ist druckverlustarm und totraumfrei konstruiert, was hygienische Anforderungen unterstützt. Die Schutzart IP65 bietet Schutz gegen Staub und Strahlwasser. Wie erfolgt der Anschluss und die Integration? Die Messarmatur verfügt über Außengewinde zylindrisch nach BSPP (ISO 228-1) mit Nenndurchmesser DN 32 für flachdichtende Verschraubungen. Der Sensoranschluss erfolgt über einen 5-poligen M12x1-Stecker, inklusive Kabel mit losen Litzen. Die Spannungsversorgung liegt im Bereich von 8 bis 33 V DC. Welche Betriebsbedingungen sind zu beachten? Die Messarmatur ist für einen Betriebsdruck bis PN 10 ausgelegt. Die minimale Fließgeschwindigkeit beträgt 0,2 m/s, die maximale 2,5 m/s. Der Temperaturbereich reicht von 0 bis 100 °C. Technische Daten Anschlussgröße: DN 32 Druckstufe: PN 10 Messsignal: 4-20 mA Material Gehäuse: Rotguss Messgenauigkeit: bis 50 % Messbereich max. 1 % Abweichung, ab 50 % max. 2 % Fließgeschwindigkeit: 0,2 bis 2,5 m/s Betriebstemperatur: 0 bis 100 °C Schutzart: IP65 Spannungsversorgung: 8 bis 33 V DC Sensoranschluss: 5-poliger M12x1-Stecker mit Kabel Die Kemper Control-Plus Messarmatur bietet eine zuverlässige und präzise Messung von Durchfluss und Temperatur in Trinkwassersystemen. Mit ihrer robusten Bauweise aus korrosionsbeständigem Rotguss und der hohen Messgenauigkeit ist sie besonders für die Integration in Gebäudeleittechnik geeignet. Die technischen Eigenschaften wie der Nenndurchmesser DN 32, die Druckstufe PN 10 und das Industriestandardsignal 4-20 mA unterstützen eine vielseitige Anwendung in der Messtechnik. Produktspezifikation Hersteller-Warengruppe: Messtechnik Hersteller-Produktgruppe: CONTROL-PLUS Messarmaturen Hersteller-Artikelnummer: 1386G03200 Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Druckstufe Artikel: PN 10 Nenndurchmesser Anschluss 2: DN 32 Geeignet für Öl: nein Mit Absperrventil: nein Nenndurchmesser Anschluss 1: DN 32 Trinkwasserkonform nach UBA: Ja
