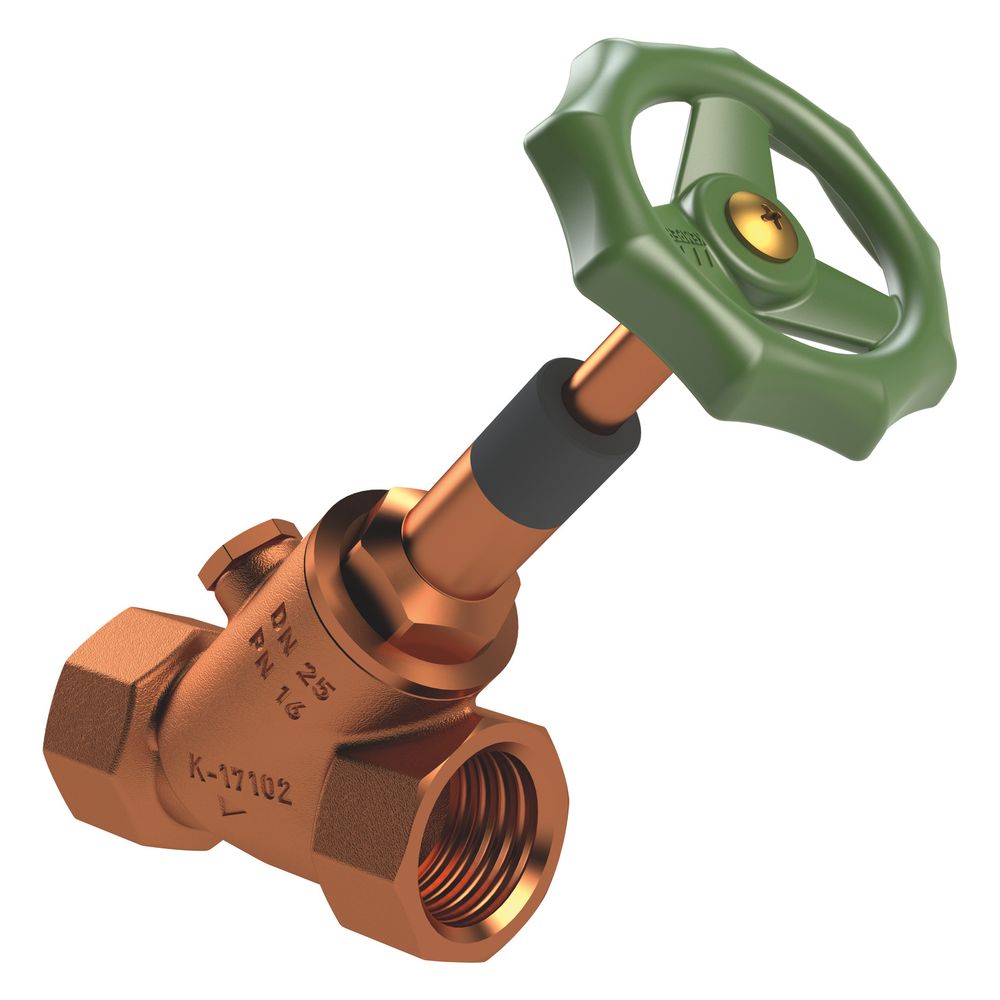

Kemper Eco Freistrom-absperrventil Mit Entleerstopfen G 1/4", Dn 25 Ig, Pn 16, Rotguss, Figur 171 02

Kemper Eco Freistrom-Absperrventil mit Entleerstopfen G 1/4", DN 25 IG, PN 16, Rotguss, Figur 171 02 Das Kemper Eco Freistrom-Absperrventil mit Entleerstopfen G 1/4" , DN 25 IG , PN 16 aus Rotguss , Figur 171 02, ist eine robuste Absperrarmatur für wasserführende Systeme. Es zeichnet sich durch korrosionsbeständige Materialien und eine maximale Betriebstemperatur von 110 °C bei einer Druckstufe von PN 16 aus. Mit Zulassungen wie DVGW , ÖVGW und WRAS ist es für den Einsatz in Trinkwasser- und Heizungsanlagen geeignet und bietet eine zuverlässige Absperrung sowie Entleerung. Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus? Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss , der auch gegen aggressives Wasser beständig ist. Der Ventilkegel ist ebenfalls aus Rotguss gefertigt. Eine O-Ring-Spindelabdichtung und eine EPDM-Sitzdichtung sorgen für eine sichere Abdichtung. Das Ventil ist totraumfrei konstruiert, was die Ansammlung von Mediumresten verhindert und somit die Hygiene und Wartungsfreundlichkeit verbessert. Die Bedienung erfolgt über ein grünes Handrad . Welche Funktionen und Anschlussmöglichkeiten bietet das Ventil? Das Freistrom-Absperrventil verfügt über einen Entleerstopfen G 1/4" und ist mit Innengewindeanschlüssen ausgestattet: einem zylindrischen Innengewinde nach BSPT-Rp (ISO 7-1 / EN 10226-1) und einem konischen Innengewinde nach BSPT-Rc (ISO 7-1 / EN 10226-1) . Der Nenndurchmesser beträgt DN 25 . Eine Besonderheit ist die Möglichkeit zur Aufnahme eines Temperaturfühlers Pt1000 oder eines Thermometers mittels einer optional erhältlichen Tauchhülse. Das Ventil ist für Flüssigkeiten geeignet, jedoch nicht für Gase oder Dampf. Spindel und Handrad sind ansteigend ausgeführt. Welche Normen und Zulassungen erfüllt das Absperrventil? Das Kemper ECO Freistrom-Absperrventil erfüllt eine Vielzahl an nationalen und internationalen Normen und Zulassungen, die seine Qualität und Sicherheit bestätigen. Dazu gehören die DVGW-Zulassung , ÖVGW-Zulassung , WRAS-Zulassung und VA-Zulassung . Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle . Für Nennweiten bis DN 32 besitzt es eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 und erfüllt die DIN EN 1213 . Weitere Zulassungen sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT . Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Nenndurchmesser: DN 25 Werkstoff Gehäuse: Rotguss Sitzdichtung: EPDM Spindelabdichtung: O-Ring Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Länge Handgriff/Durchmesser Handrad: 70 mm Höhe Handgriff/Handrad: 133 mm Ventilwinkel: 45° Zeta-Wert: 1,4 Das Kemper Eco Freistrom-Absperrventil mit Entleerstopfen bietet eine zuverlässige und langlebige Lösung für Absperraufgaben in verschiedenen Anlagen. Mit seiner Druckstufe PN 16 und der Eignung für Medientemperaturen bis 110 °C ist es vielseitig einsetzbar. Die korrosionsbeständigen Materialien wie Rotguss und die totraumfreie Konstruktion unterstreichen die hohe Qualität und Wartungsfreundlichkeit dieses Ventils mit DN 25 Nenndurchmesser. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: ECO Freistrom-Absperrventile Hersteller-Artikelnummer: 1710202500 Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: nein Zeta-Wert: 1,4 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: nein Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Länge Anschluss 1: 19,1 Länge Anschluss 2: 19,1 Höhe Handgriff/Handrad: 133 Länge Handgriff/Durchmesser Handrad: 70 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 25 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
