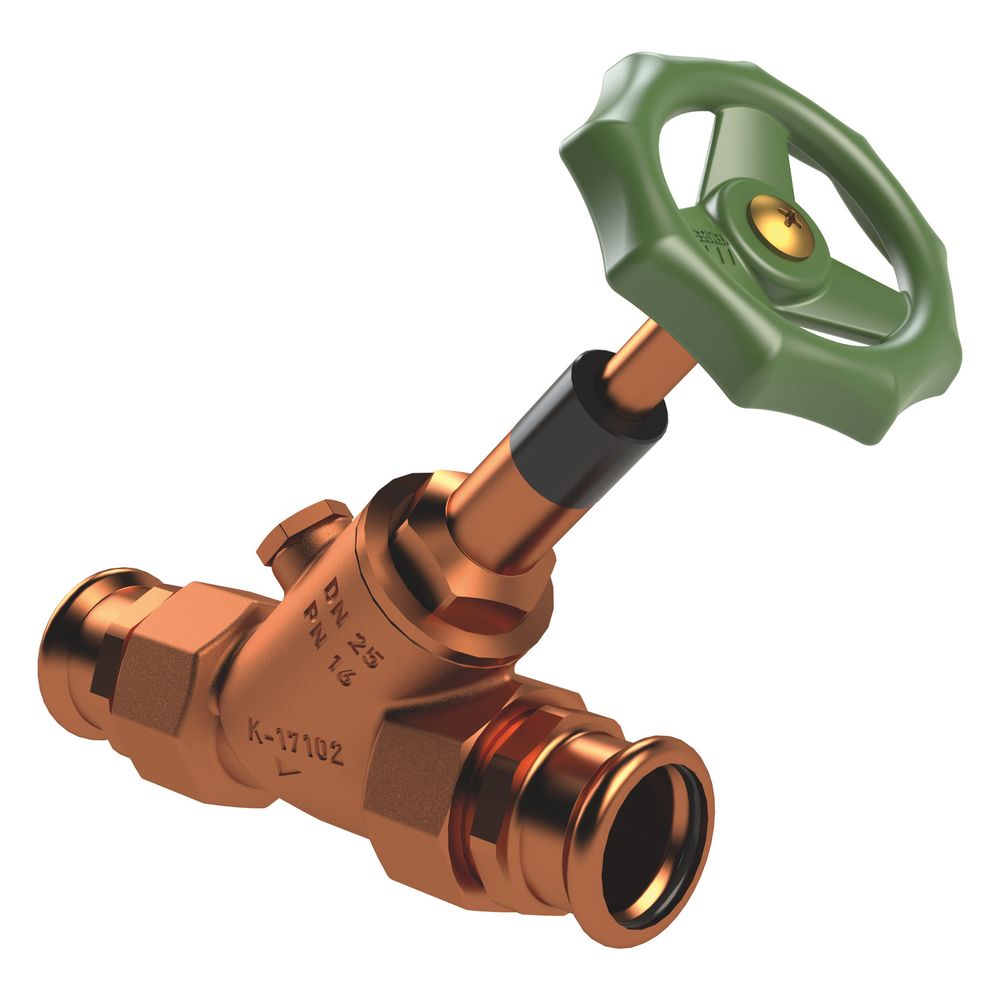

Kemper Eco Freistrom-absperrventil Mit Entleerstopfen G 1/4", Mapress, Dn 20/22, Pn 16, Rotguss, Figur 171 22

Kemper Eco Freistrom-Absperrventil mit Entleerstopfen G 1/4", Mapress, DN 20/22, PN 16, Rotguss, Figur 171 22 Das Kemper Eco Freistrom-Absperrventil mit Entleerstopfen G 1/4" ist eine hochwertige Absperrarmatur aus der ECO Freistrom-Absperrventile Produktgruppe. Es besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist für den Einsatz in Rohrleitungssystemen mit Geberit MAPRESS Kupfer- und Edelstahlrohren geeignet. Das Ventil verfügt über eine Druckstufe von PN 16 und ist für eine maximale Mediumtemperatur von 110 °C ausgelegt. Es ist ideal für Installationen, bei denen eine zuverlässige Absperrung und Entleerung von Flüssigkeiten erforderlich sind. Wie ist das Kemper Eco Freistrom-Absperrventil konstruiert? Das Ventilgehäuse besteht aus Bronze mit mediumberührten Metallteilen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, das auch gegen aggressives Wasser beständig ist. Die Spindelabdichtung erfolgt über eine O-Ring-Dichtung, während die Sitzdichtung aus EPDM gefertigt ist. Der Kegel ist ebenfalls aus Rotguss hergestellt. Das Ventil ist totraumfrei konstruiert, was die Hygiene und Funktionalität verbessert. Die Bedienung erfolgt über ein grünes Handrad, das ansteigend montiert ist. Welche Anschlussmöglichkeiten bietet das Ventil? Das Absperrventil ist mit Pressanschlüssen für Geberit MAPRESS Kupfer- und Edelstahlrohre ausgestattet. Beide Anschlüsse sind Pressmuffen mit einer Länge von jeweils 20. Die Nennweite beträgt DN 20/22, passend für Rohrdimensionen in diesem Bereich. Die Konstruktion ermöglicht eine einfache und sichere Verbindung in Rohrleitungssystemen. Welche zusätzlichen Funktionen und Zulassungen besitzt das Ventil? Das Ventil verfügt über einen Entleerstopfen und bietet die Möglichkeit, Temperaturfühler Pt1000 oder Thermometer mittels einer optional erhältlichen Tauchhülse aufzunehmen. Es ist mit mehreren Zulassungen ausgestattet, darunter DVGW, ÖVGW, VA sowie nach UBA KTW BWGL und UBA BWGL Metalle. Zudem besitzt es eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 bis DN 32 und erfüllt die Anforderungen der DIN EN 1213. Die ÜA-Registrierungsnummer lautet R-15.2.3-21-17048, zertifiziert durch WIEN-ZERT. Welche Betriebsparameter sind zu beachten? Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann Mediumtemperaturen bis maximal 110 °C dauerhaft standhalten. Es ist ausschließlich für Flüssigkeiten geeignet und nicht für Gase. Die Spindel und das Handrad sind ansteigend montiert, was die Bedienung erleichtert. Der Ventilwinkel beträgt 45, und der Zeta-Wert liegt bei 1,6, was auf den Durchflusswiderstand hinweist. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Werkstoff Gehäuse: Bronze Mediumberührte Metallteile: entzinkungsfreier Rotguss Nenndurchmesser: DN 20/22 Anschluss: Pressmuffe Sitzdichtung: EPDM Spindelabdichtung: O-Ring Bedienung: Handrad Zeta-Wert: 1,6 Länge Anschluss 1: 20 Länge Anschluss 2: 20 Höhe Handgriff/Handrad: 207 Länge Handgriff/Durchmesser Handrad: 60 Ventilwinkel: 45 Das Kemper Eco Freistrom-Absperrventil mit Entleerstopfen bietet eine robuste und korrosionsbeständige Lösung für die Absperrung von Flüssigkeiten in Rohrleitungssystemen. Mit seiner Druckstufe PN 16 und der maximalen Mediumtemperatur von 110 °C ist es für vielfältige Anwendungen geeignet und überzeugt durch seine umfassenden Zulassungen sowie die Möglichkeit zur Temperaturüberwachung mittels optionaler Tauchhülse. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: ECO Freistrom-Absperrventile Hersteller-Artikelnummer: 1712202000 Oberflächenschutz: unbehandelt Anschluss 1: Pressmuffe Anschluss 2: Pressmuffe Werkstoff des Gehäuses: Bronze Bedienung: Handrad Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: nein Zeta-Wert: 1,6 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Mit Entleerungsventil: nein Freistrom: ja Druckstufe Flansch: PN 16 Länge Anschluss 1: 20 Länge Anschluss 2: 20 Höhe Handgriff/Handrad: 207 Länge Handgriff/Durchmesser Handrad: 60 Ventilwinkel: 45 Mit Rückstromsicherung: nein Nenndurchmesser: DN 20 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Konturcode: M Trinkwasserkonform nach UBA: Ja
