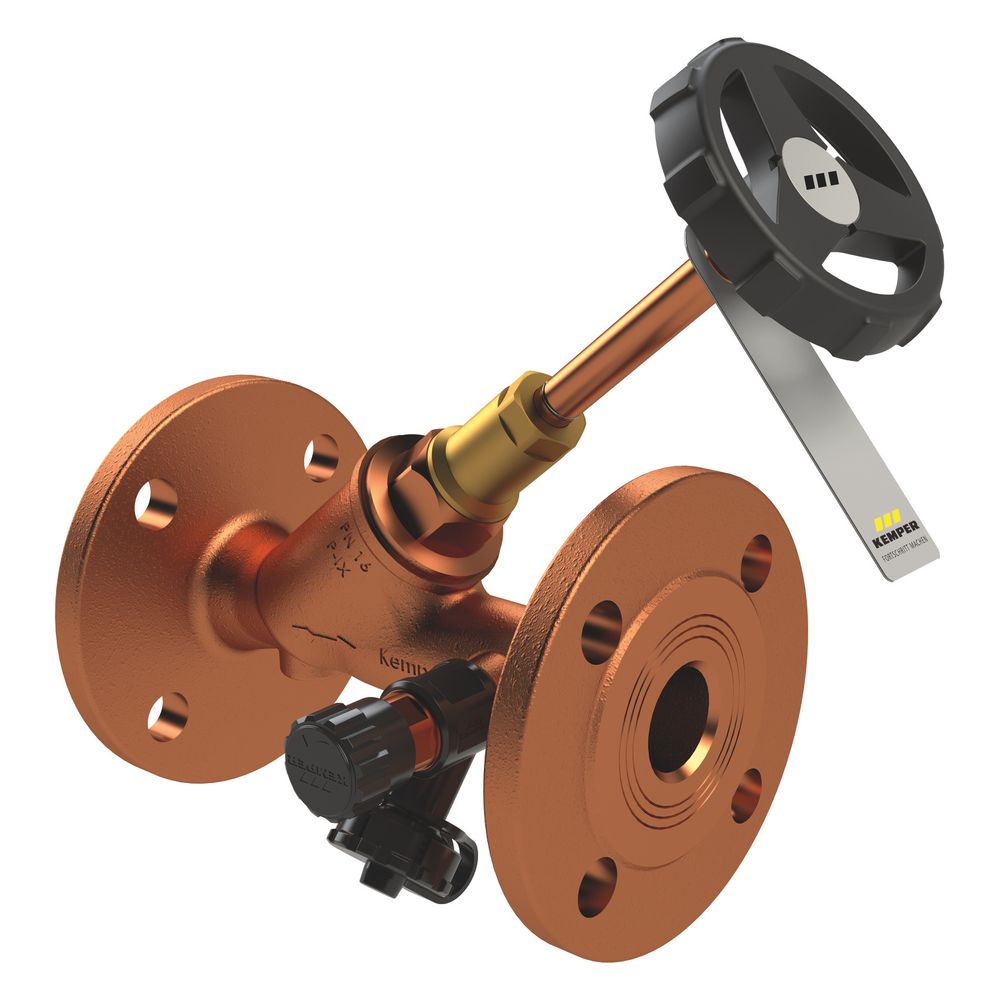

Kemper Freistrom-absperrventil Mit Entleerventil, Flansch Dn 100, Pn 16, Rotguss, Figur 135 02

Kemper Freistrom-Absperrventil mit Entleerventil, Flansch DN 100, PN 16, Rotguss, Figur 135 02 Das Kemper Freistrom-Absperrventil mit Entleerventil, Flansch DN 100, PN 16, Figur 135 02, ist eine robuste Absperrarmatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist speziell für den Einsatz in Anlagen mit aggressivem Wasser konzipiert und bietet eine maximale Betriebstemperatur von 110 °C. Dieses Ventil eignet sich ideal für industrielle und gewerbliche Rohrleitungssysteme, die eine zuverlässige Absperrung und Entleerung erfordern. Welche Materialeigenschaften zeichnen das Ventil aus? Die mediumberührten Metallteile des Kemper Freistrom-Absperrventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Dieses Material ist besonders widerstandsfähig gegen aggressives Wasser und trägt maßgeblich zur Langlebigkeit des Ventils bei. Der drehbar gelagerte Kegel ist zudem gegen Druckschläge gesichert, was die Betriebssicherheit erhöht. Das Spindelgewinde befindet sich außerhalb des Mediums, was eine längere Lebensdauer und eine einfache Bedienung ermöglicht. Das Ventil ist totraumfrei konstruiert und verfügt über eine Offenstellungsanzeige. Wie ist die Dichtungstechnik des Ventils beschaffen? Das Freistrom-Absperrventil ist mit einer wartungsfreien Spindelabdichtung ausgestattet, die eine selbstfettende EPDM-Lippendichtung verwendet. Diese Abdichtung ist bis zu einem Nenndurchmesser von DN 80 unter Druck austauschbar. Eine EPDM-Sitzdichtung ermöglicht zusätzlich eine zuverlässige Absperrfunktion. Die verwendeten Materialien sind beständig gegen die im Medium vorkommenden Einflüsse und stellen eine dauerhafte Dichtheit sicher. Wie wird das Ventil angeschlossen und bedient? Das Ventil ist mit Flanschanschlüssen für einen Nenndurchmesser von DN 100 ausgestattet. Ein seitlich angebrachtes Entleerventil mit einem drehbaren Schlauchanschluss G 3/4 und einer Kappe erleichtert die Entleerung. Die Bedienung erfolgt über ein schwarzes Handrad, das eine präzise Steuerung ermöglicht. Spindel und Handrad sind ansteigend ausgeführt, was die Sichtbarkeit der Ventilstellung verbessert. Welche Normen und Zulassungen sind relevant? Das Kemper Freistrom-Absperrventil erfüllt zahlreiche anerkannte Standards und verfügt über wichtige Zulassungen. Dazu zählen die DVGW-Zulassung bis DN 80, die WRAS-Zulassung, die KIWA-Zulassung bis DN 100 und die VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Die Konstruktion entspricht den Normen DIN EN 1213 und DIN EN 558-1. Ergänzend sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT vorhanden. Welche Betriebsparameter sind zu beachten? Das Ventil ist für eine Druckstufe PN 16 ausgelegt und kann Medien mit einer maximalen Temperatur von 110 °C dauerhaft handhaben. Es ist ausschließlich für Flüssigkeiten geeignet und nicht für Gase oder Dampf. Die Konstruktion ist nicht federbetätigt und verfügt über keine Rückstromsicherung oder Standanzeige. Technische Daten Werkstoff Gehäuse: Rotguss Nenndurchmesser: DN 100 Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Anschluss: Flansch Bedienung: Handrad Spindelabdichtung: EPDM-Lippendichtung Sitzdichtung: EPDM Entleerventil: seitlich mit drehbarem Schlauchanschluss G 3/4 Zeta-Wert: 2,7 Das Kemper Freistrom-Absperrventil mit Entleerventil und Flanschanschluss DN 100, Figur 135 02, stellt eine langlebige und korrosionsbeständige Lösung für die Absperrung von Flüssigkeiten in Rohrleitungssystemen dar. Mit einer Druckstufe PN 16 und einer maximalen Betriebstemperatur von 110 °C erfüllt es anspruchsvolle Anforderungen in Industrie und Gewerbe. Die wartungsfreie Spindelabdichtung und das seitliche Entleerventil erhöhen die Bedienfreundlichkeit und Betriebssicherheit dieses Ventils. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Freistrom-Absperrventile aus Rotguss Hersteller-Artikelnummer: 1350210000 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 2,7 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: ja Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 302 Länge Handgriff/Durchmesser Handrad: 120 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 100 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
