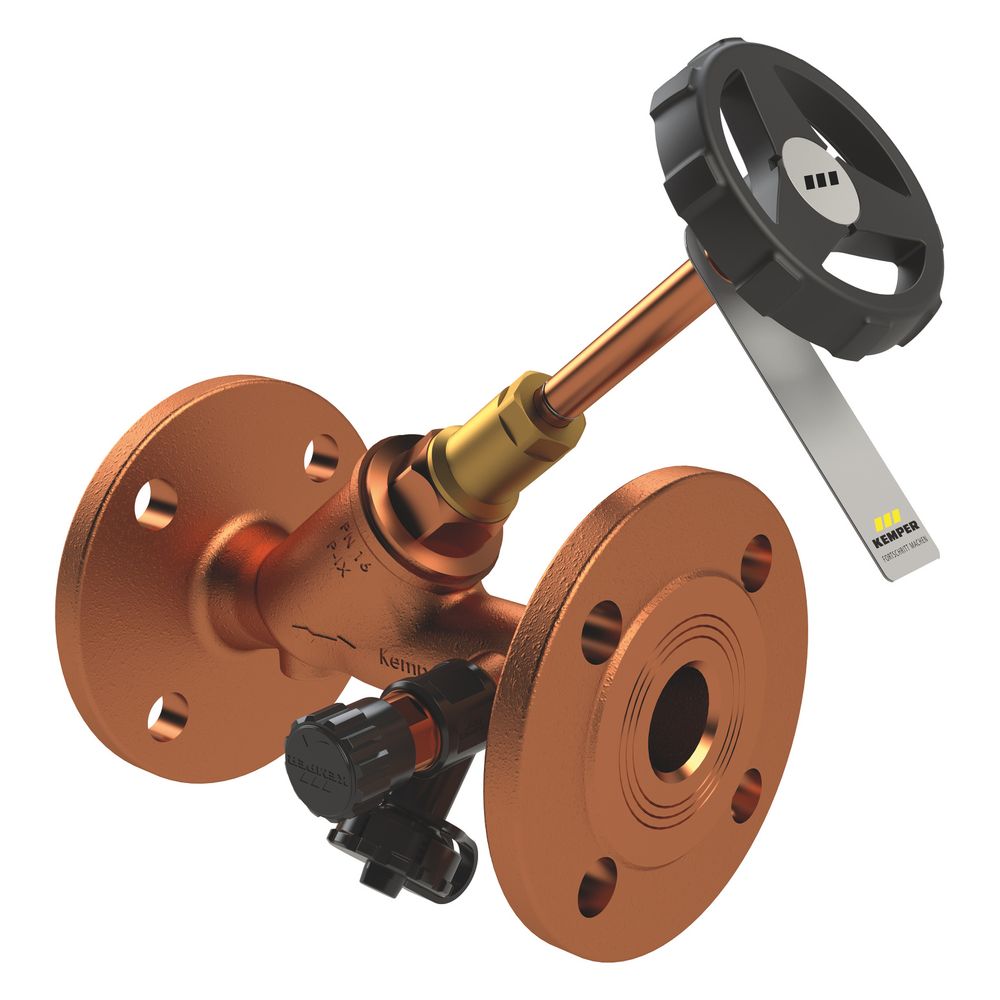

Kemper Freistrom-absperrventil Mit Entleerventil, Flansch Dn 32, Pn 16, Rotguss, Figur 135 02

Kemper Freistrom-Absperrventil mit Entleerventil, Flansch DN 32, PN 16, Rotguss, Figur 135 02 Das Kemper Freistrom-Absperrventil mit Entleerventil, Figur 135 02, ist eine robuste Absperrarmatur aus entzinkungsfreiem Rotguss. Es ist für den Flanschanschluss DN 32 ausgelegt und bietet eine Druckstufe von PN 16 bei einer maximalen Betriebstemperatur von 110 °C. Dieses Ventil eignet sich ideal für Rohrleitungssysteme, in denen eine zuverlässige Absperrung und Entleerung erforderlich sind und eine hohe Beständigkeit gegen aggressives Wasser gefragt ist. Welche Materialeigenschaften und Konstruktionsmerkmale bietet das Ventil? Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch aggressivem Wasser standhält. Das Gehäuse ist aus Bronze gefertigt. Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung ist unter Druck bis DN 80 austauschbar. Die EPDM-Sitzdichtung und der drehbar gelagerte Kegel, der gegen Druckschläge gesichert ist, tragen zur Langlebigkeit bei. Das Spindelgewinde befindet sich außerhalb des Mediums, was die Wartung erleichtert und die Lebensdauer verlängert. Die totraumfreie Bauweise verhindert Ablagerungen. Welche Anschluss- und Bedienoptionen stehen zur Verfügung? Das Absperrventil ist mit Flanschanschlüssen ausgestattet. Ein seitliches Entleerventil mit drehbarem Schlauchanschluss G 3/4 und Kappe ermöglicht eine einfache Entleerung. Die Bedienung erfolgt über ein schwarzes Handrad. Eine Offenstellungsanzeige visualisiert den aktuellen Betriebszustand des Ventils. Welche Normen und Zulassungen erfüllt das Kemper Absperrventil? Das Ventil verfügt über zahlreiche Zulassungen, darunter DVGW bis DN 80, WRAS, KIWA bis DN 100 und VA. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Für den Nenndurchmesser DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Weitere relevante Normen sind DIN EN 1213 und DIN EN 558-1. Die ÜA-Reg.-Nr. R-15.2.3-21-17048 und das WIEN-ZERT bestätigen die Qualität und Sicherheit des Produkts. Welche technischen Spezifikationen sind für den Einsatz relevant? Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann Medien mit einer maximalen Temperatur von 110 °C dauerhaft handhaben. Es ist für Flüssigkeiten geeignet, jedoch nicht für Gase oder Dampf. Die Spindel und das Handrad sind ansteigend ausgeführt. Das Ventil ist freistromfähig und nicht selbstverschließend. Es verfügt nicht über eine Rückstromsicherung oder einen Standanzeiger. Der Zeta-Wert beträgt 1,2. Technische Daten Nenndurchmesser: DN 32 Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Werkstoff Gehäuse: Bronze Mediumberührte Teile: entzinkungsfreier Rotguss Anschlussart: Flansch Bedienung: Handrad Material primäre Spindeldichtung: EPDM Zeta-Wert: 1,2 Höhe Handgriff/Handrad: 176 Länge Handgriff/Durchmesser Handrad: 70 Das Kemper Freistrom-Absperrventil, Figur 135 02, bietet eine zuverlässige und langlebige Lösung für Absperrfunktionen in anspruchsvollen Rohrleitungssystemen. Die Konstruktion aus entzinkungsfreiem Rotguss und die totraumfreie Bauweise ermöglichen hohe Beständigkeit und Hygiene. Mit einem Nenndurchmesser von DN 32, einer Druckstufe PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für vielfältige Einsatzbereiche konzip. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Freistrom-Absperrventile aus Rotguss Hersteller-Artikelnummer: 1350203200 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: ja Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 1,2 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: ja Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 176 Länge Handgriff/Durchmesser Handrad: 70 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 32 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
