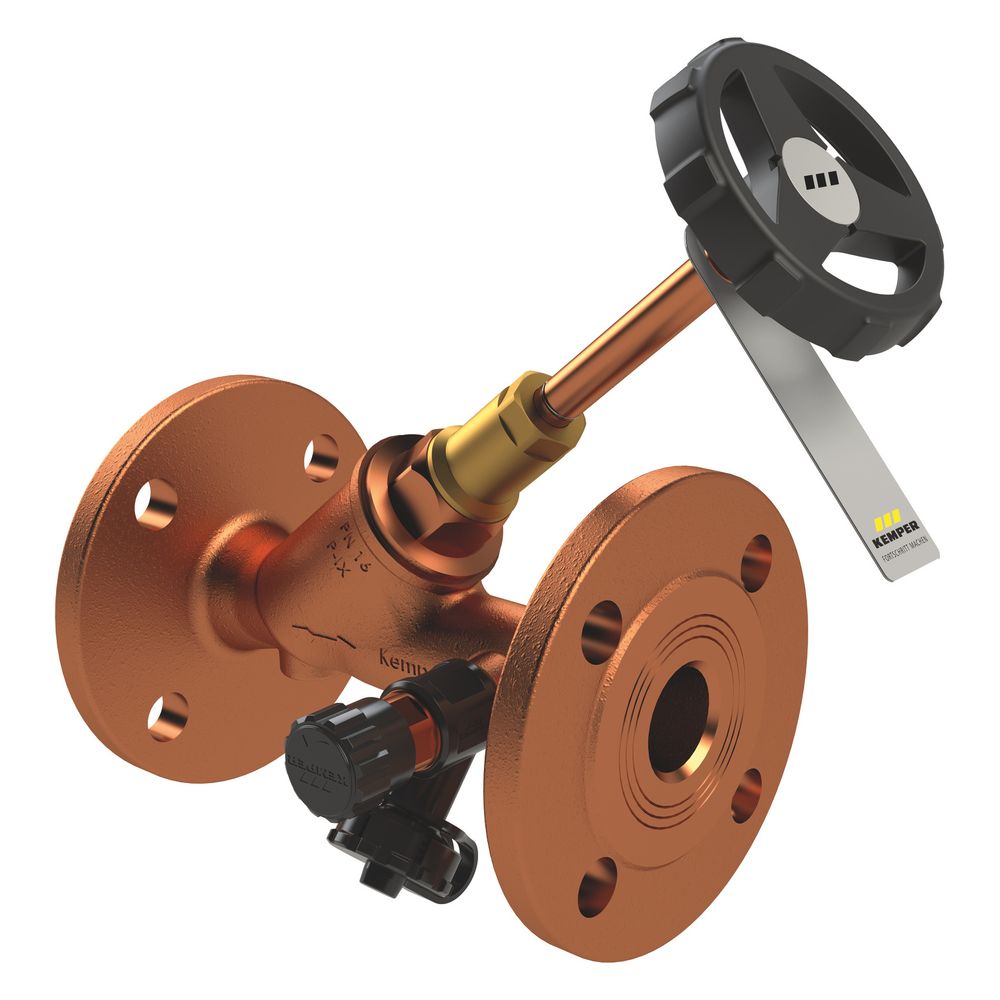

Kemper Freistrom-absperrventil Mit Entleerventil, Flansch Dn 50, Pn 16, Rotguss, Figur 135 02

Kemper Freistrom-Absperrventil mit Entleerventil, Flansch DN 50, PN 16, Rotguss, Figur 135 02 Das Kemper Freistrom-Absperrventil mit Entleerventil, Figur 135 02, ist eine robuste Armatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist speziell für den Einsatz in Wasserinstallationen mit aggressivem Wasser konzipiert und bietet einen Flanschanschluss DN 50 sowie eine Druckstufe von PN 16. Ein integriertes Entleerventil ermöglicht eine einfache und sichere Entleerung, ideal für industrielle und gewerbliche Anwendungen. Wie ist das Material und die Konstruktion des Ventils gestaltet? Die mediumberührten Metallteile des Kemper Freistrom-Absperrventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Das Gehäuse ist aus Bronze gefertigt und unbehandelt. Die Spindelgewinde befinden sich außerhalb des Mediums, was die Wartung erleichtert. Das Ventil ist totraumfrei konstruiert und verfügt über einen drehbar gelagerten Kegel, der gegen Druckschläge gesichert ist. Welche Dichtungen und Abdichtungen sind verbaut? Das Absperrventil ist mit einer wartungsfreien Spindelabdichtung ausgestattet, die eine selbstfettende EPDM-Lippendichtung verwendet und unter Druck bis DN 80 austauschbar ist. Die Sitzdichtung besteht ebenfalls aus EPDM, einem elastischen Material, das für eine zuverlässige Abdichtung sorgt. Welche Anschluss- und Bedienmöglichkeiten bietet das Ventil? Das Ventil verfügt über Flanschanschlüsse an beiden Seiten, passend für DN 50. Seitlich ist ein Entleerventil mit einem drehbaren Schlauchanschluss G 3/4 und einer Kappe integriert, was die Entleerung erleichtert. Die Bedienung erfolgt über ein schwarzes Handrad, das eine einfache und sichere Handhabung ermöglicht. Eine Offenstellungsanzeige und die ansteigende Spindel mit Handrad unterstützen die klare Statuserkennung. Welchen Normen und Zulassungen entspricht das Absperrventil? Das Ventil ist nach mehreren anerkannten Standards und Zulassungen zertifiziert, darunter die DVGW-Zulassung (bis DN 80), WRAS-Zulassung , KIWA-Zulassung (bis DN 100) und VA-Zulassung . Es entspricht zudem den Vorgaben nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Weitere relevante Normen sind DIN EN 1213 und DIN EN 558-1. Das Ventil verfügt über die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Welche technischen Eigenschaften sind für den Betrieb relevant? Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann Medien mit einer maximalen Betriebstemperatur von 110 °C dauerhaft handhaben. Es ist für Flüssigkeiten geeignet, jedoch nicht für Gase oder Dampf. Der Zeta-Wert beträgt 0,8 , was auf den Durchflusswiderstand hinweist. Das Ventil ist nicht selbstverschließend und verfügt nicht über eine Rückstromsicherung oder einen Standanzeiger. Technische Daten Werkstoff Gehäuse: Bronze Werkstoff mediumberührte Teile: Rotguss Nenndurchmesser: DN 50 Anschluss: Flansch Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Dichtungsmaterial: EPDM (Sitz- und Spindeldichtung) Spindelabdichtung: wartungsfrei, unter Druck austauschbar bis DN 80 Entleerventil: seitlich mit drehbarem Schlauchanschluss G 3/4 Bedienung: schwarzes Handrad Zeta-Wert: 0,8 Höhe Handgriff/Handrad: 221 Länge Handgriff/Durchmesser Handrad: 90 Das Kemper Freistrom-Absperrventil der Figur 135 02 bietet eine langlebige und korrosionsbeständige Lösung für Absperr- und Entleerungsaufgaben in Wasserinstallationen. Gefertigt aus entzinkungsfreiem Rotguss, ausgelegt für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 110 °C, bietet es Langlebigkeit und Sicherheit. Der Flanschanschluss DN 50 und das integrierte Entleerventil unterstreichen die Funktionalität dieser hochwertigen Armatur. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Freistrom-Absperrventile aus Rotguss Hersteller-Artikelnummer: 1350205000 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: ja Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 0,8 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: ja Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 221 Länge Handgriff/Durchmesser Handrad: 90 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 50 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
