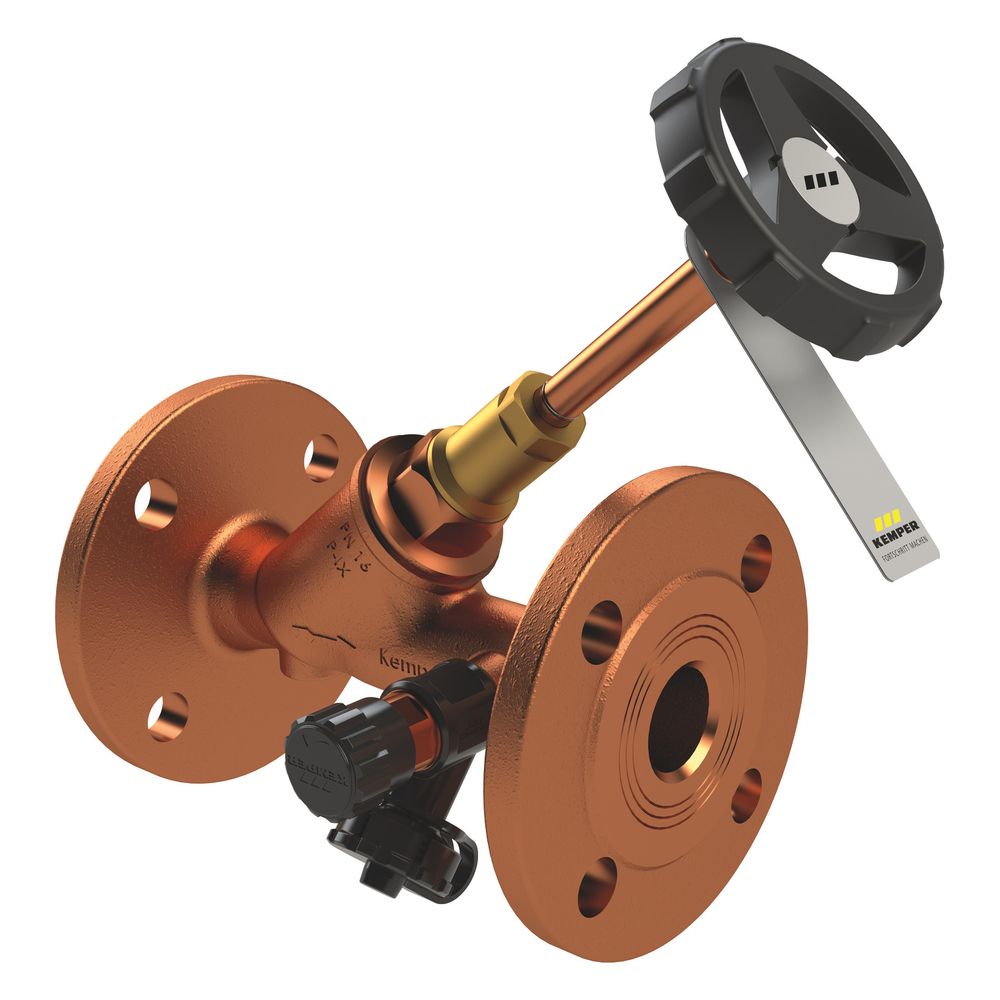

Kemper Freistrom-absperrventil Mit Entleerventil, Flansch Dn 65, Pn 16, Rotguss, Figur 135 02

Kemper Freistrom-Absperrventil mit Entleerventil, Flansch DN 65, PN 16, Rotguss, Figur 135 02 Das Kemper Freistrom-Absperrventil mit Entleerventil, Figur 135 02, ist eine robuste Absperrarmatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist für Flanschanschlüsse DN 65 ausgelegt und bietet eine Druckstufe von PN 16 bei einer maximalen Betriebstemperatur von 110 °C. Dieses Ventil ist ideal für den Einsatz in Rohrleitungssystemen, die eine zuverlässige Absperrung und Entleerung erfordern, insbesondere bei aggressivem Wasser. Welche Materialeigenschaften und Konstruktionsmerkmale bietet das Ventil? Das Gehäuse des Kemper Freistrom-Absperrventils besteht aus hochwertigem, entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch aggressivem Wasser standhält. Die mediumberührten Metallteile sind sorgfältig ausgewählt, um eine lange Lebensdauer zu ermöglichen. Das Spindelgewinde ist außerhalb des Mediums angeordnet, was die Wartung erleichtert. Das Ventil ist totraumfrei konstruiert und verfügt über eine drehbar gelagerte Kegelabsperrung, die gegen Druckschläge gesichert ist. Welche Dichtungen und Abdichtungen sind integriert? Das Absperrventil ist mit einer wartungsfreien Spindelabdichtung ausgestattet, die eine selbstfettende EPDM-Lippendichtung verwendet und unter Druck bis DN 80 austauschbar ist. Zusätzlich sorgt eine EPDM-Sitzdichtung für eine zuverlässige Abdichtung des Ventils. Diese Materialien sind beständig und tragen zur Langlebigkeit und Betriebssicherheit bei. Wie erfolgt der Anschluss und die Bedienung des Ventils? Das Ventil verfügt über Flanschanschlüsse an beiden Seiten, passend für DN 65. Seitlich ist ein Entleerventil mit einem drehbaren Schlauchanschluss G 3/4 und einer Kappe integriert, was die Entleerung erleichtert. Die Bedienung erfolgt über ein schwarzes Handrad, das eine einfache und sichere Handhabung ermöglicht. Die Spindel und das Handrad sind ansteigend ausgeführt, was eine gute Sichtbarkeit der Ventilstellung unterstützt. Welche Normen und Zulassungen erfüllt das Ventil? Das Ventil ist nach mehreren anerkannten Standards und Zulassungen zertifiziert, darunter DVGW bis DN 80, WRAS, KIWA bis DN 100, VA-Zulassung sowie UBA KTW BWGL und UBA BWGL Metalle. Für DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Die Konstruktion entspricht den Normen DIN EN 1213 und DIN EN 558-1. Weitere Konformitäten umfassen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Diese Zulassungen bestätigen die Eignung für den Einsatz in Trinkwasser- und anderen technischen Anlagen. Technische Daten Nenndurchmesser: DN 65 Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Werkstoff Gehäuse: Rotguss Anschluss: Flansch Bedienung: Handrad Zeta-Wert: 1,6 Material primäre Spindeldichtung: EPDM Höhe Handgriff/Handrad: 294 Länge Handgriff/Durchmesser Handrad: 90 Das Kemper Freistrom-Absperrventil mit Entleerventil, Flansch DN 65, bietet eine zuverlässige Lösung für Absperr- und Entleerungsaufgaben. Gefertigt aus korrosionsbeständigem Rotguss, ist es für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 110 °C ausgelegt. Die wartungsfreie Spindelabdichtung und die Offenstellungsanzeige tragen zur sicheren und komfortablen Handhabung dieser hochwertigen Armatur bei. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Freistrom-Absperrventile aus Rotguss Hersteller-Artikelnummer: 1350206500 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: ja Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 1,6 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: ja Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 294 Länge Handgriff/Durchmesser Handrad: 90 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 65 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
