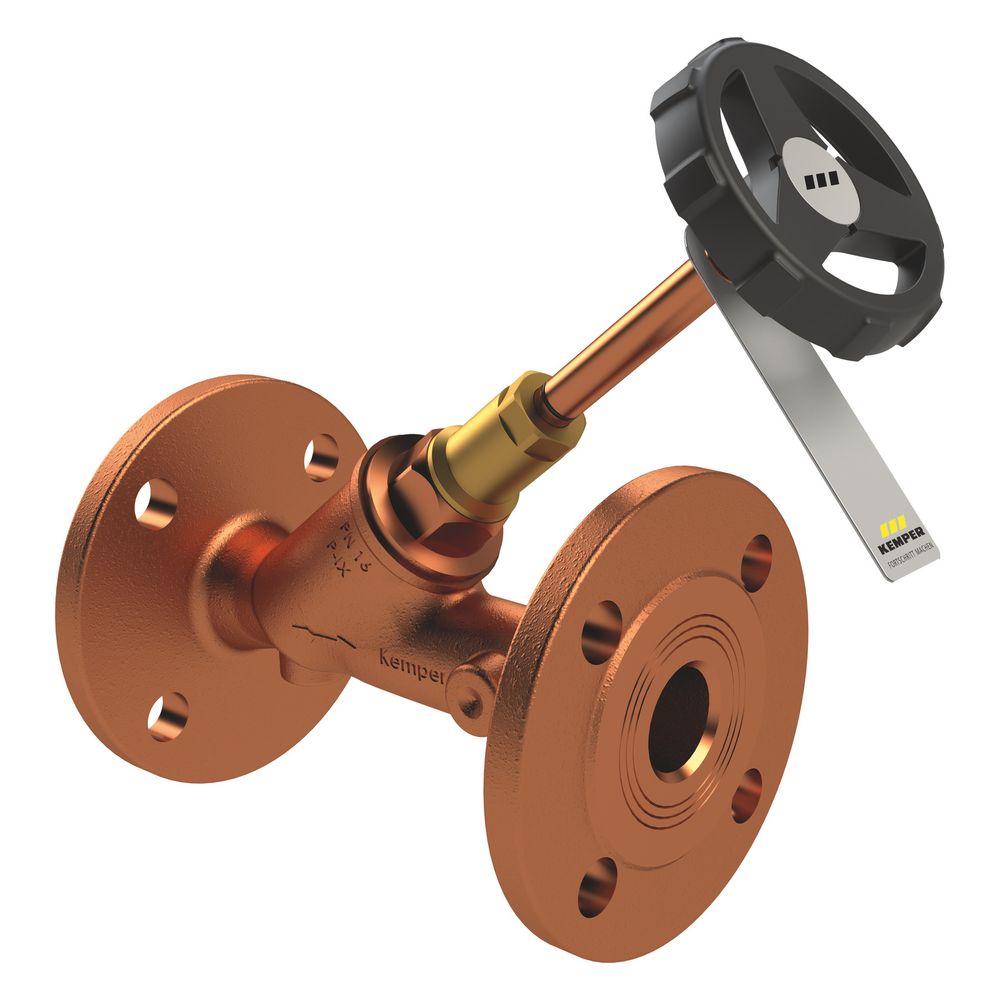

Kemper Freistrom-absperrventil Ohne Entleerung, Flansch Dn 100, Pn 16, Rotguss, Figur 135 01

Kemper Freistrom-Absperrventil ohne Entleerung, Flansch DN 100, PN 16, Rotguss, Figur 135 01 Das Kemper Freistrom-Absperrventil Figur 135 01 ist eine robuste Absperrarmatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist speziell für den Einsatz in Rohrleitungssystemen mit aggressiven Flüssigkeiten konzipiert und bietet eine zuverlässige Absperrung ohne Entleerungsfunktion. Mit einem Flanschanschluss DN 100, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C eignet sich dieses Ventil für anspruchsvolle Anwendungen in der Haustechnik. Welche Materialeigenschaften und Konstruktionsmerkmale bietet das Ventil? Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss (Bronze Rg 5), der eine hohe Beständigkeit gegen aggressives Wasser sicherstellt. Eine EPDM-Sitzdichtung trägt zur Langlebigkeit und Dichtheit bei. Der Kegel ist drehbar gelagert und gegen Druckschläge gesichert, was einen zuverlässigen Betrieb ermöglicht. Das Spindelgewinde befindet sich außerhalb des Mediums, und die Konstruktion ist totraumfrei, um Ablagerungen zu vermeiden. Wie erfolgt die Bedienung und welche Funktionen sind integriert? Die Bedienung des Ventils erfolgt über ein schwarzes Handrad. Eine integrierte Offenstellungsanzeige informiert über den aktuellen Betriebszustand. Die wartungsfreie Spindelabdichtung ist mit einer selbstfettenden EPDM-Lippendichtung ausgestattet. Für den Nenndurchmesser DN 100 ist die Spindelabdichtung nicht unter Druck austauschbar. Das Ventil ist freistromfähig und ohne Entleerung konzipiert, wobei eine nachträgliche Entleerung nicht möglich ist. Welche Normen und Zulassungen erfüllt das Absperrventil? Das Kemper Freistrom-Absperrventil erfüllt zahlreiche Normen und Zulassungen, darunter die DVGW-Zulassung bis DN 80, WRAS-Zulassung, KIWA-Zulassung bis DN 100 und VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 ist bis DN 32 vorhanden. Weitere relevante Normen sind DIN EN 1213 und DIN EN 558-1, ergänzt durch die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Nenndurchmesser: DN 100 Anschluss: Flansch Werkstoff Gehäuse: Bronze (Rotguss) Werkstoff primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handrad Zeta-Wert: 2,7 Höhe Handgriff/Handrad: 302 Länge Handgriff/Durchmesser Handrad: 120 Ventilwinkel: 45° Das Kemper Freistrom-Absperrventil Figur 135 01 aus Rotguss bietet eine langlebige und korrosionsbeständige Lösung für Absperrfunktionen in Rohrleitungssystemen. Seine robuste Konstruktion ermöglicht Sicherheit gegen Druckschläge und eine zuverlässige Funktion. Mit einem Nenndurchmesser von DN 100, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für vielfältige und anspruchsvolle Anwendungen in der Haustechnik geeignet. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Freistrom-Absperrventile aus Rotguss Hersteller-Artikelnummer: 1350110000 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoffgüte: Bronze (Rg 5) Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 2,7 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: nein Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 302 Länge Handgriff/Durchmesser Handrad: 120 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 100 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
