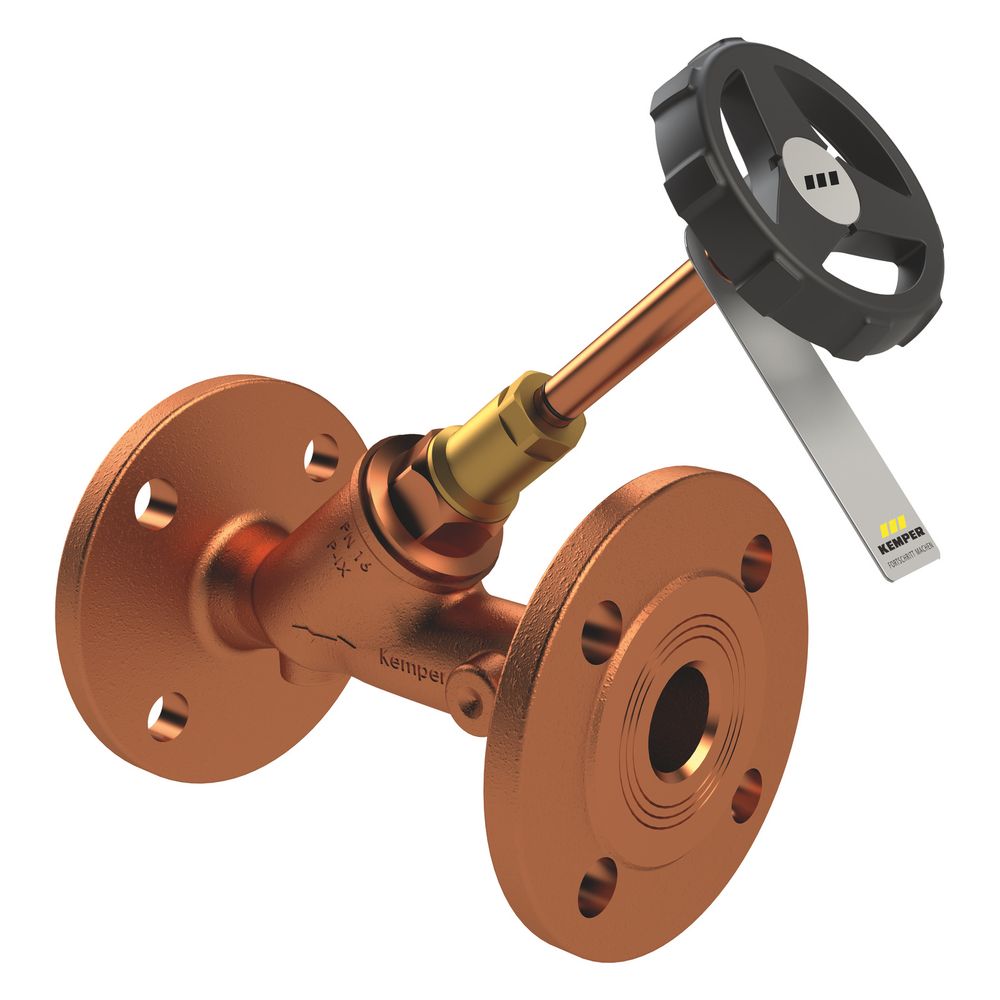

Kemper Freistrom-absperrventil Ohne Entleerung, Flansch Dn 40, Pn 16, Rotguss, Figur 135 01

Kemper Freistrom-Absperrventil ohne Entleerung, Flansch DN 40, PN 16, Rotguss, Figur 135 01 Das Kemper Freistrom-Absperrventil Figur 135 01 ohne Entleerung ist eine robuste Absperrarmatur aus entzinkungsfreiem Rotguss, konzipiert für den Flanschanschluss DN 40. Es ist für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 110 °C ausgelegt. Dieses Ventil eignet sich ideal für Rohrleitungssysteme, die aggressives Wasser führen, und bietet eine zuverlässige Absperrung ohne Entleerungsfunktion. Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen das Ventil aus? Das Gehäuse des Ventils besteht aus Bronze, wobei die mediumberührten Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss gefertigt sind. Dies ermöglicht eine hohe Beständigkeit gegen aggressives Wasser. Das Spindelgewinde ist außerhalb des Mediums angeordnet, was die Lebensdauer verlängert. Der drehbar gelagerte Kegel ist gegen Druckschläge gesichert, was die Betriebssicherheit erhöht. Das Ventil ist totraumfrei konstruiert und verfügt über eine Offenstellungsanzeige, die den aktuellen Ventilzustand sichtbar macht. Welche Dichtungen und Abdichtungen sind im Ventil verbaut? Das Absperrventil ist mit einer wartungsfreien Spindelabdichtung ausgestattet, die eine selbstfettende EPDM-Lippendichtung verwendet. Diese ist bis zu einem Nenndurchmesser von DN 80 unter Druck austauschbar. Eine zusätzliche EPDM-Sitzdichtung sorgt für eine zuverlässige Abdichtung und trägt zur Langlebigkeit der Armatur bei. Welche Anschluss- und Bedienmöglichkeiten bietet das Ventil? Das Ventil verfügt über Flanschanschlüsse an beiden Seiten, passend für Rohrleitungen mit einem Nenndurchmesser von DN 40. Die Bedienung erfolgt über ein schwarzes Handrad. Das Spindel- und Handraddesign ist ansteigend, was eine einfache Handhabung unterstützt. Die Höhe des Handgriffs/Handrads beträgt 177 mm und der Durchmesser des Handrads 70 mm. Welche Zulassungen und Normen erfüllt das Absperrventil? Das Ventil ist nach mehreren anerkannten Standards und Zulassungen zertifiziert, darunter DVGW (bis DN 80), WRAS, KIWA (bis DN 100), VA-Zulassung sowie nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Die Konstruktion entspricht den Normen DIN EN 1213 und DIN EN 558-1. Diese Zulassungen bestätigen die Eignung für den Einsatz in Trinkwasser- und anderen technischen Anlagen. Welche Betriebsparameter und Leistungsmerkmale sind zu beachten? Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann Mediumtemperaturen bis maximal 110 °C dauerhaft standhalten. Es ist freistromtechnisch konstruiert, was den Durchfluss optimiert und Druckverluste minimiert. Der Zeta-Wert beträgt 1,3, was auf einen geringen hydraulischen Widerstand hinweist. Das Ventil ist ohne Entleerung ausgeführt, eine nachträgliche Nachrüstung ist nicht möglich. Technische Daten Nenndurchmesser: DN 40 Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Werkstoff Gehäuse: Bronze Material mediumberührte Metallteile: entzinkungsfreier Rotguss Dichtungsmaterial primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Anschlussart: Flansch Bedienung: Handrad Zeta-Wert: 1,3 Ventilwinkel: 45° Das Kemper Freistrom-Absperrventil Figur 135 01 bietet eine langlebige und zuverlässige Lösung für Absperraufgaben in Rohrleitungssystemen mit aggressivem Wasser. Die Kombination aus korrosionsbeständigen Materialien wie entzinkungsfreiem Rotguss, einer wartungsfreien Abdichtung und umfangreichen Zulassungen macht es zu einer geeigneten Wahl für professionelle Anwendungen. Die Druckstufe PN 16 und die maximale Mediumtemperatur von 110 °C ermöglichen eine sichere und dauerhafte Funktion unter anspruchsvollen Betriebsbedingungen. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Freistrom-Absperrventile aus Rotguss Hersteller-Artikelnummer: 1350104000 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: ja Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 1,3 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Mit Entleerungsventil: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 177 Länge Handgriff/Durchmesser Handrad: 70 Ventilwinkel: 45 Mit Rückstromsicherung: nein Nenndurchmesser: DN 40 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
