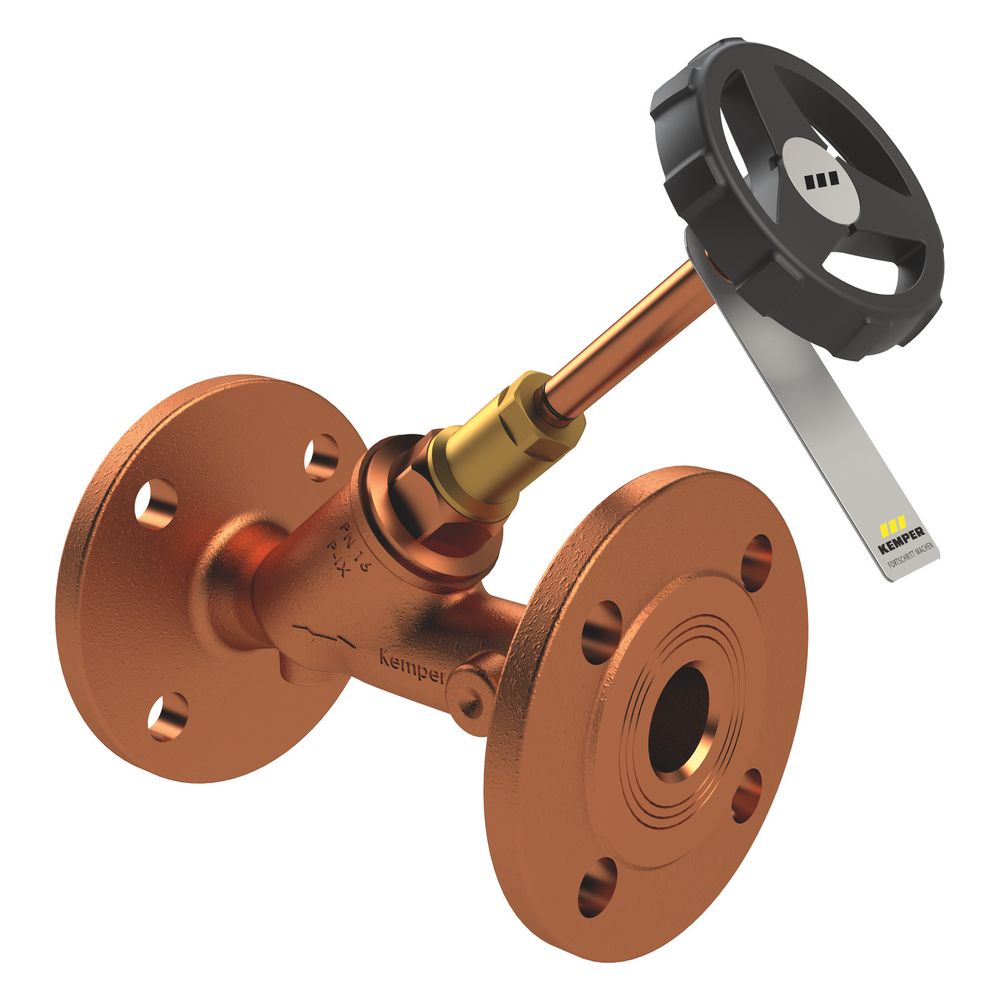

Kemper Freistrom-absperrventil Ohne Entleerung, Flansch Dn 65, Pn 16, Rotguss, Figur 135 01

Kemper Freistrom-Absperrventil ohne Entleerung, Flansch DN 65, PN 16, Rotguss, Figur 135 01 Das Kemper Freistrom-Absperrventil Figur 135 01 ist eine robuste Armatur ohne Entleerung, konzipiert für den Flanschanschluss mit einem Nenndurchmesser von DN 65 und einer Druckstufe von PN 16 . Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, widersteht es aggressiven Medien und ist für eine maximale Betriebstemperatur von 110 °C ausgelegt. Es ist ideal für Rohrleitungssysteme, die eine zuverlässige Absperrfunktion erfordern. Welche Materialeigenschaften zeichnen das Ventil aus? Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Dieses Material ist beständig gegen aggressives Wasser und trägt maßgeblich zur Langlebigkeit und Funktionssicherheit der Armatur bei. Das Spindelgewinde ist außerhalb des Mediums angeordnet, was die Wartung erleichtert und die Lebensdauer erhöht. Der Kegel ist drehbar gelagert und gegen Druckschläge gesichert, um eine zuverlässige Funktion sicherzustellen. Das Ventil ist totraumfrei konstruiert. Welche Dichtungen und Abdichtungen sind verbaut? Das Absperrventil verfügt über eine wartungsfreie Spindelabdichtung mit einer selbstfettenden EPDM-Lippendichtung, die bis zu einem Nenndurchmesser von DN 80 unter Druck austauschbar ist. Eine EPDM-Sitzdichtung sorgt zusätzlich für eine sichere Abdichtung. Ethylen-Propylen-Dien-Kautschuk (EPDM) als Material für die primäre Spindeldichtung ermöglicht Beständigkeit und Langlebigkeit. Welche Anschluss- und Funktionsmerkmale bietet das Ventil? Das Ventil ist mit Flanschanschlüssen ausgestattet, die eine sichere Verbindung in Rohrleitungssystemen ermöglichen. Es handelt sich um ein Freistrom-Absperrventil ohne Entleerung, wobei eine Nachrüstung nicht möglich ist. Die Bedienung erfolgt über ein schwarzes Handrad. Eine Offenstellungsanzeige ist integriert, die den aktuellen Ventilzustand sichtbar macht. Das Ventil ist für Flüssigkeiten geeignet, jedoch nicht für Gase. Welche Zulassungen und Normen erfüllt das Ventil? Das Ventil besitzt zahlreiche Zulassungen, darunter die DVGW-Zulassung bis DN 80, WRAS-Zulassung, KIWA-Zulassung bis DN 100 und VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Zudem erfüllt es die Normen DIN EN 1213 und DIN EN 558-1. Die ÜA-Registrierungsnummer lautet R-15.2.3-21-17048, zertifiziert durch WIEN-ZERT. Technische Daten Nenndurchmesser: DN 65 Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Werkstoff Gehäuse: Rotguss Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handrad Zeta-Wert: 1,6 Höhe Handgriff/Handrad: 294 Länge Handgriff/Durchmesser Handrad: 90 Ventilwinkel: 45 Das Kemper Freistrom-Absperrventil Figur 135 01 aus entzinkungsfreiem Rotguss bietet eine langlebige und korrosionsbeständige Lösung für Absperranwendungen in Rohrleitungssystemen. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für anspruchsvolle Bedingungen geeignet. Die wartungsfreie Spindelabdichtung und die Flanschanschlüsse tragen zur Effizienz und Zuverlässigkeit dieser Armatur bei. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Freistrom-Absperrventile aus Rotguss Hersteller-Artikelnummer: 1350106500 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: ja Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 1,6 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Mit Entleerungsventil: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 294 Länge Handgriff/Durchmesser Handrad: 90 Ventilwinkel: 45 Mit Rückstromsicherung: nein Nenndurchmesser: DN 65 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
