Kemper Geradsitz-absperrventil Dn 20 Ig, Pn 16, Rotguss, Figur 183 02

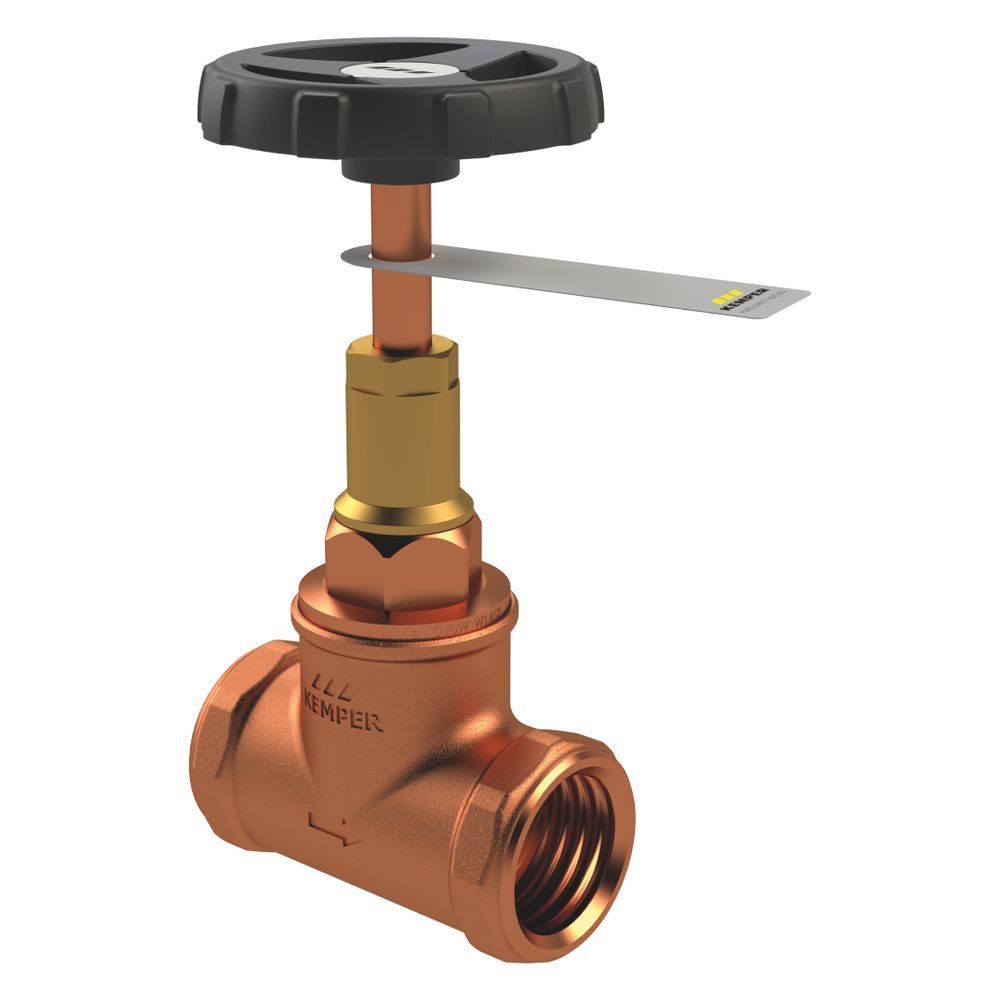

Kemper Geradsitz-Absperrventil DN 20 IG, PN 16, Rotguss, Figur 183 02 Das Kemper Geradsitz-Absperrventil DN 20 IG, PN 16, der Figur 183 02 ist eine robuste Absperrarmatur aus Rotguss für den Einsatz in Flüssigkeitssystemen. Es ist für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 110 °C ausgelegt. Mit seinem Innengewinde und der Nennweite DN 20 bietet das Ventil eine zuverlässige Lösung für vielfältige Anwendungen. Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen das Ventil aus? Das Ventil verfügt über mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, die auch aggressivem Wasser standhalten. Der verschleißfeste Ventilsitz ist aus Edelstahl gefertigt. Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung ist verbaut und kann unter Druck ausgetauscht werden. Die EPDM-Sitzdichtung sorgt für eine zuverlässige Abdichtung. Das Spindelgewinde befindet sich außerhalb des Mediums, was die Lebensdauer der Dichtung zusätzlich verlängert. Der Ventilkegel ist drehbar gelagert und gegen Druckschläge gesichert. Das Ventil ist totraumfrei konstruiert. Welche Funktionen bietet das Geradsitz-Absperrventil? Die Bedienung des Ventils erfolgt über ein schwarzes Handrad. Eine integrierte Offenstellungsanzeige visualisiert den aktuellen Betriebszustand und ermöglicht eine einfache Kontrolle. Die Konstruktion des Ventils ist auf Langlebigkeit und Wartungsfreundlichkeit ausgelegt, insbesondere durch die unter Druck austauschbare Spindelabdichtung. Für welche Einsatzbereiche und Normen ist das Ventil geeignet? Das Absperrventil ist speziell für den Einsatz mit Flüssigkeiten konzipiert und nicht für Gase oder Dampf geeignet. Es erfüllt wichtige Normen und Zulassungen, darunter die DVGW-Bestimmungen, UBA KTW BWGL, UBA BWGL Metalle und DIN EN 1213. Zudem ist es nach WIEN-ZERT zertifiziert und trägt die ÜA-Reg.-Nr. R-15.2.3-21-17048. Wie erfolgt der Anschluss des Ventils? Das Ventil ist mit einem Innengewinde ausgestattet. Anschluss 1 ist ein Innengewinde zylindrisch BSPT-Rp nach ISO 7-1 / EN 10226-1, während Anschluss 2 ein Innengewinde konisch BSPT-Rc nach ISO 7-1 / EN 10226-1 ist. Dies ermöglicht eine flexible und sichere Integration in bestehende Rohrleitungssysteme. Technische Daten Nenndurchmesser: DN 20 Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Werkstoff des Gehäuses: Rotguss Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handrad Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Das Kemper Geradsitz-Absperrventil DN 20 in Rotguss bietet eine zuverlässige und langlebige Lösung für Absperrfunktionen in Flüssigkeitsinstallationen. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für anspruchsvolle Bedingungen ausgelegt. Die korrosionsbeständigen Materialien und die wartungsfreie Dichtungstechnik stellen einen sicheren und effizienten Betrieb sicher. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: Geradsitz-Absperrventile Hersteller-Artikelnummer: 1830202000 Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Werkstoffgüte: Bronze (Rg 5) Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: ja Unter Druck austauschbare Spindelabdichtung: ja Spindelgewinde außerhalb des Mediums: ja Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: nein Selbstverschließend: nein Freistrom: nein Druckstufe Flansch: PN 16 Länge Anschluss 1: 14,5 Länge Anschluss 2: 14,5 Höhe Handgriff/Handrad: 115 Länge Handgriff/Durchmesser Handrad: 60 Ventilwinkel: 90 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 20 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
