Kemper Gewindeflansch, Gebohrt, Pn 16, Dn 20, Rotguss, Figur 426 00

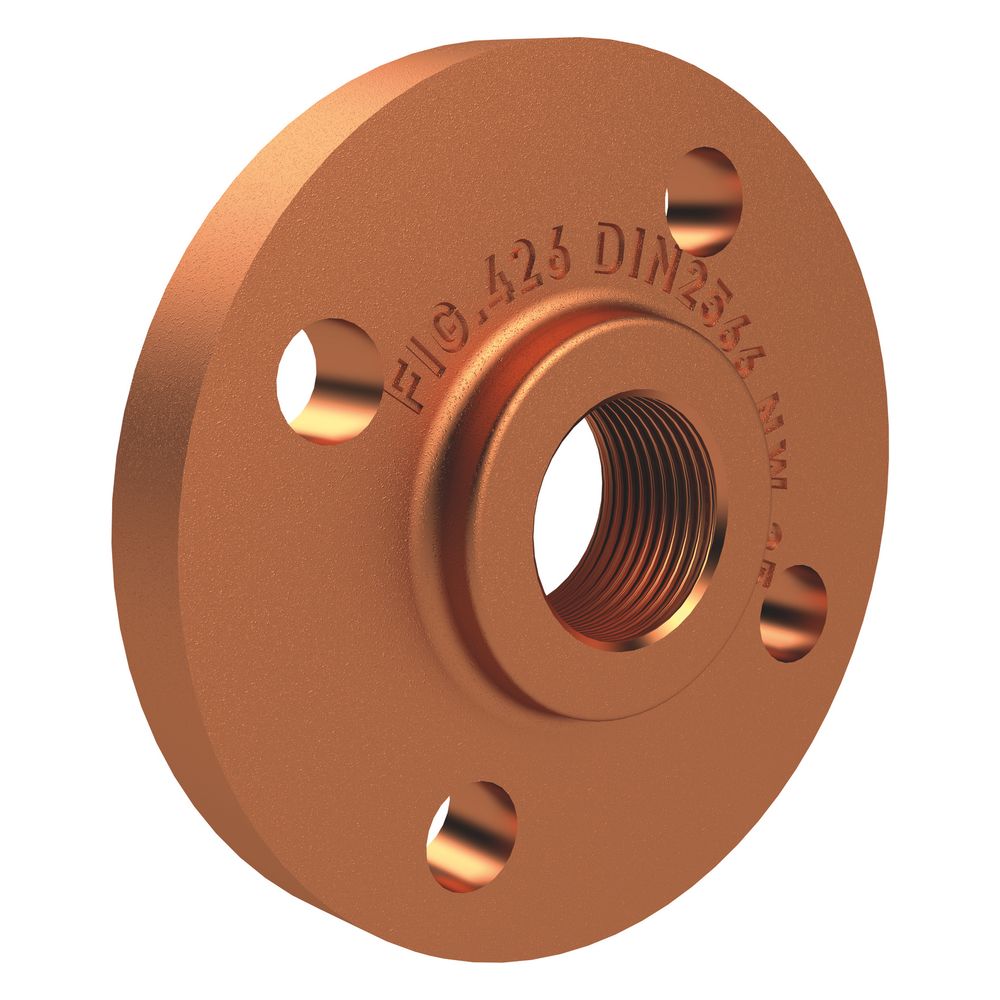

Kemper Gewindeflansch, gebohrt, PN 16, DN 20, Rotguss, Figur 426 00 Der Kemper Gewindeflansch, Figur 426 00, ist ein gebohrtes Verbindungselement aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Er ist für Rohrleitungen mit einem Nenndurchmesser von DN 20 und einer Druckstufe von PN 16 konzipiert. Mit einer maximalen Betriebstemperatur von 200 °C ist er auch für den Einsatz mit aggressivem Wasser geeignet. Die Bohrung erfolgt nach PN10/16. Welche Materialeigenschaften und Normen zeichnen den Kemper Gewindeflansch aus? Der Gewindeflansch besteht aus hochwertigem Rotguss, dessen mediumberührte Metallteile entzinkungsfrei und korrosionsbeständig sind. Dies trägt zur hohen Beständigkeit gegen aggressives Wasser bei und entspricht den Anforderungen der UBA BWGL Metalle. Die Fertigung erfolgt ähnlich der Norm DIN 2566. Zudem ist der Flansch mit der ÜA-Registriernummer R-15.2.3-21-17048 zertifiziert und trägt das WIEN-ZERT, was seine Qualität und Eignung für den Einsatz in Trinkwasseranlagen unterstreicht. Für welche Einsatzbedingungen ist der Gewindeflansch geeignet? Der Flansch ist für den Dauerbetrieb bei Mediumtemperaturen von 0 °C bis 200 °C ausgelegt und kann einem Betriebsdruck bis zur Druckstufe PN 16 standhalten. Diese Eigenschaften machen ihn geeignet für den Einsatz in Heizungs-, Sanitär- und Industrieanlagen, in denen aggressive Wasserarten vorkommen können. Die Oberfläche des Flansches ist unbehandelt, was die natürliche Korrosionsbeständigkeit des Rotgusses unterstützt. Wie sind die technischen Merkmale des Flansches gestaltet? Der Flansch hat eine Flanschstärke von 16 mm und einen Außendurchmesser von 105 mm. Das Lochbild ist nicht verdreht und weist eine Teilkreisbohrung von 75 mm auf. Insgesamt sind vier Schraublöcher mit einem Durchmesser von 14 mm vorhanden, die eine sichere Befestigung ermöglichen. Die Flanschform ist nicht oval, was eine standardisierte Montage ermöglicht. Technische Daten Werkstoff: Rotguss (Bronze) Nenndurchmesser: DN 20 Druckstufe: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 200 °C Min. Mediumtemperatur (Dauerbetrieb): 0 °C Flanschstärke: 16 mm Außendurchmesser Flansch: 105 mm Teilkreis: 75 mm Anzahl der Schraublöcher: 4 Durchmesser Bolzenloch: 14 mm Der Kemper Gewindeflansch, Figur 426 00, bietet eine zuverlässige Verbindungslösung für Rohrleitungssysteme mit mittleren bis hohen Anforderungen an Druck und Temperatur. Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, ist er für eine Druckstufe PN 16 und einen Nenndurchmesser DN 20 ausgelegt. Seine Beständigkeit gegen aggressives Wasser und die Eignung für Betriebstemperaturen von bis zu 200 °C machen ihn zu einer robusten Komponente für anspruchsvolle Anwendungen. Produktspezifikation Hersteller-Warengruppe: Zubehör Hersteller-Produktgruppe: Flansche Hersteller-Artikelnummer: 4260002000 Oberflächenschutz: unbehandelt Werkstoff: Bronze Max. Mediumtemperatur (Dauerbetrieb): 200 Min. Mediumtemperatur (Dauerbetrieb): 0 Druckstufe Flansch: PN 16 Flanschstärke: 16 Flanschtyp: Gewindeflansch Außendurchmesser Flansch: 105 Teilkreis: 75 Anzahl der Schraublöcher: 4 Durchmesser Bolzenloch: 14 Nenndurchmesser: DN 20 Ovale Flanschform: nein Verdrehtes Lochmuster: nein Trinkwasserkonform nach UBA: Ja
