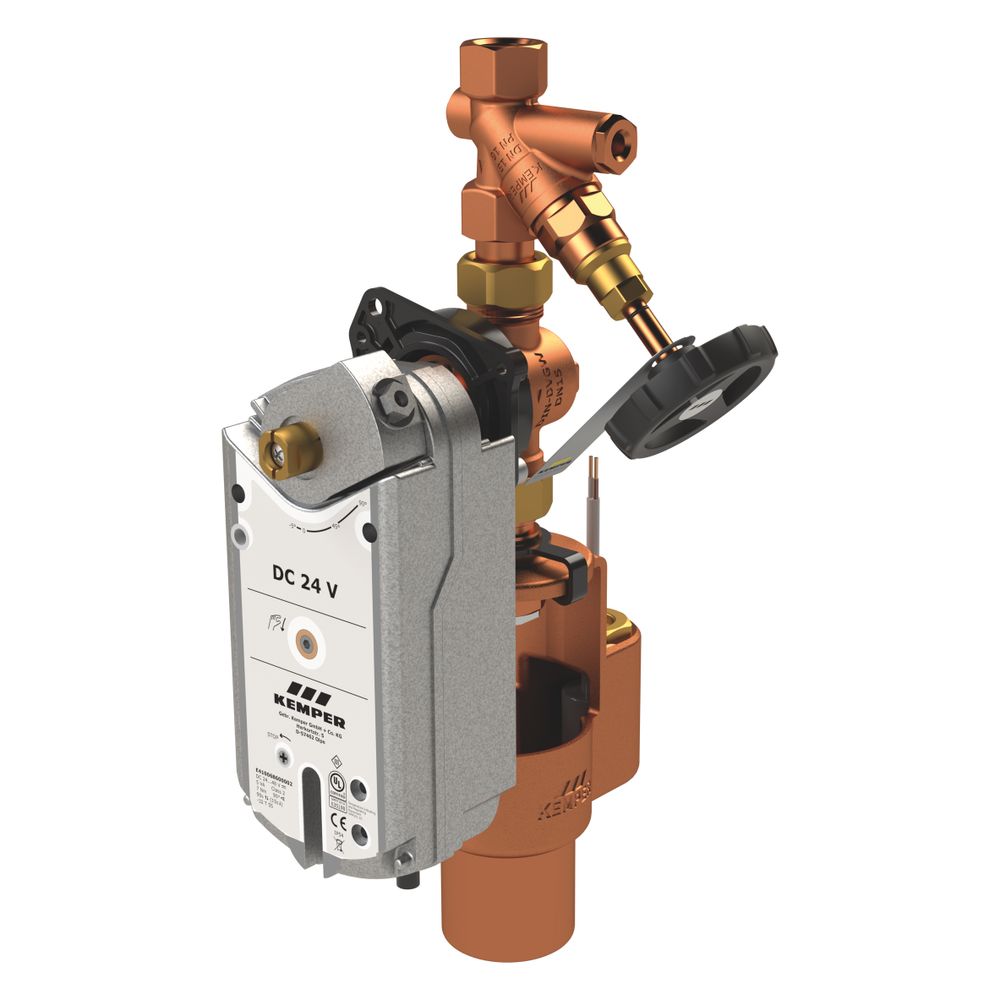

Kemper Khs Spülgruppe 24v, Dn 15, Pn 16, Figur 684 00

Kemper KHS Spülgruppe 24V, DN 15, PN 16, Figur 684 00 Die Kemper KHS Spülgruppe 24V, Figur 684 00, ist eine komplette Einheit für automatisch auslösende Wasserwechsel in Trinkwasserleitungen. Sie unterstützt den bestimmungsgemäßen Betrieb und ermöglicht einen turbulenten Wasserwechsel in Leitungen bis DN 100, sowie einen doppelt turbulenten Wasserwechsel bis DN 65. Mit einer Druckstufe von PN 16 und einer Spannungsversorgung von 24 V DC ist diese Spülgruppe für den Einsatz in verschiedenen Trinkwasserinstallationen konzipiert und kann an eine Gebäudeleittechnik (GLT) angebunden werden. Wie funktioniert die KEMPER KHS Spülgruppe? Die KEMPER KHS Spülgruppe 24V, Figur 684 00, dient der automatischen Durchführung von Wasserwechseln in Trinkwasserleitungen. Dies ist entscheidend, um den bestimmungsgemäßen Betrieb von Trinkwasserinstallationen sicherzustellen. Die Spülgruppe ist in der Lage, einen turbulenten Wasserwechsel in Leitungen bis zu einem Nenndurchmesser von DN 100 zu erzeugen. Für Leitungen bis DN 65 wird sogar ein doppelt turbulenter Wasserwechsel ermöglicht, was zur Aufrechterhaltung der Wasserqualität beiträgt. Die Ablaufvorrichtung entspricht der Norm DIN EN 1717 und ist mit einem eingebauten Schwimmerschalter sowie einer Überlaufüberwachung ausgestattet. Welche Komponenten sind in der Spülgruppe integriert? Die Spülgruppe umfasst mehrere integrierte Komponenten für eine umfassende Funktionalität. Dazu gehören ein WESER Freistrom-Absperrventil , das als Wartungsabsperrung dient, sowie ein VAV-PLUS Vollstrom-Absperrventil . Letzteres ist mit einem Federrückzug-Stellantrieb ausgestattet, der bei Spannungsabfall eine automatische Rückstellung bewirkt und mit 24 V betrieben wird. Ein DMB Durchflussmengenbegrenzer ist ebenfalls integriert und bietet vordruckunabhängige Begrenzungen der Durchflussmenge auf 4, 10 oder 20 l/min. Ein freier Ablauf mit Überlaufüberwachung und eine Ablaufvorrichtung gemäß DIN EN 1717 mit eingebautem Schwimmerschalter runden die Ausstattung ab. Die Spülgruppe ist mit einem schwarzen Handrad und einer Offenstellungsanzeige ausgestattet. Aus welchen Materialien besteht die Spülgruppe und wie ist die Wartung gestaltet? Die mediumberührten Metallteile der KEMPER KHS Spülgruppe bestehen aus Edelstahl und Rotguss , was zur Langlebigkeit und Hygiene beiträgt. Die Konstruktion der Spülgruppe ist totraumfrei und ermöglicht eine einfache Wartung im eingebauten Zustand. Die Einbaulage ist vertikal vorgesehen. Die Anschlüsse sind mit zylindrischen Innengewinden (BSPT-Rp nach ISO 7-1 / EN 10226-1) ausgeführt, mit einem Nenndurchmesser von 1/2 Zoll (DN 15). Ein Schiebeende mit DN 50 ist ebenfalls vorhanden. Welche technischen Spezifikationen und Zulassungen besitzt die Spülgruppe? Die KEMPER KHS Spülgruppe ist für eine Druckstufe PN 16 ausgelegt. Die minimale Betriebstemtemperatur beträgt 0 °C , während die maximale Betriebstemperatur bei 65 °C liegt. Die maximale Umgebungstemperatur ist auf 55 °C begrenzt. Mit der Schutzart IP54 ist das Gerät gegen Staub und Spritzwasser geschützt. Die Spannungsversorgung erfolgt über 24 V DC , und eine Stellungsrückmeldung von 0...10 V ist vorhanden. Der Stellantrieb hat eine Laufzeit von 90 Sekunden , und bei Spannungsabfall beträgt die Laufzeit 15 Sekunden . Die Spülgruppe verfügt über wichtige Zulassungen wie WRAS-Zulassung , UBA KTW BWGL , UBA BWGL Metalle und WIEN-ZERT . Eine Anbindung an eine Gebäudeleittechnik (GLT) ist ebenfalls möglich. Technische Daten Druckstufe: PN 16 Min. Betriebstemperatur: 0 °C Max. Betriebstemperatur: 65 °C Max. Umgebungstemperatur: 55 °C Schutzart: IP54 Spannungsversorgung: 24 V DC Stellungsrückmeldung: 0...10 V Laufzeit Stellantrieb: 90 s Laufzeit bei Spannungsabfall: 15 s Durchflussmengenbegrenzer: 4, 10 und 20 l/min Nenndurchmesser Anschluss 1/2: 1/2 Zoll (DN 15) Nenndurchmesser Anschluss 3: DN 50 Werkstoff mediumberührte Teile: Edelstahl und Rotguss Die Kemper KHS Spülgruppe 24V, Figur 684 00, bietet eine zuverlässige Lösung für die automatische Wasserwechsel in Trinkwasserleitungen, um die Hygiene und den bestimmungsgemäßen Betrieb zu unterstützen. Mit ihrer robusten Konstruktion aus Edelstahl und Rotguss, der Druckstufe PN 16 und der 24 V DC Spannungsversorgung ist sie eine langlebige Komponente für moderne Trinkwasserinstallationen, die sich zudem in Gebäudeleittechnik-Systeme integrieren lässt. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS-Spülgruppen Hersteller-Artikelnummer: 6840001500 Nennspannung: 24 Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Fernprogrammierbar: nein Werkstoff: Bronze Schutzart (IP): IP54 Temperaturmessung: nein Unterputzmontage: nein Durchflussbegrenzer: ja Rückflusssicherung nach EN 1717: AA, ohne Rückstromschutz Nenndurchmesser Anschluss 2: 1/2 Zoll (15) Nenndurchmesser Anschluss 3: DN 50 Anschluss 3: Schiebeende Mit Kondensisolierung: nein Mit Rüc
