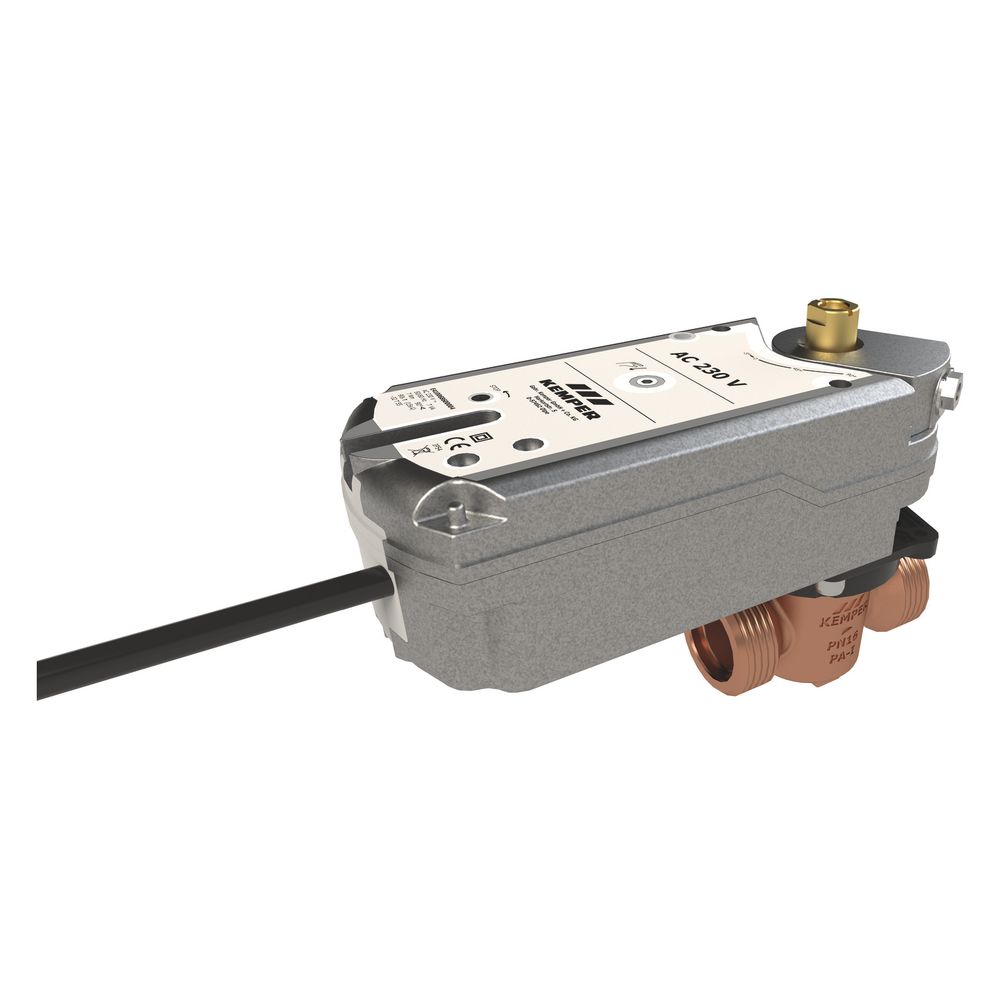

Kemper Khs Vav-plus Vollstrom-absperrventil Federrückzug-stellantrieb 230v, Dn 32 Ag, Pn 16, 90 Grad Drehbar, Figur 686 05

Kemper KHS VAV-plus Vollstrom-Absperrventil Federrückzug-Stellantrieb 230V, DN 32 AG, PN 16, 90 Grad drehbar, Figur 686 05 Das Kemper KHS VAV-plus Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 230V, Figur 686 05, ist eine elektrische Absperreinrichtung für moderne Wassersysteme. Es ist für einen Nenndurchmesser von DN 32 und eine Druckstufe von PN 16 ausgelegt. Dieses Ventil zeichnet sich durch seine äußerst druckverlustarme und totraumfreie Konstruktion aus, wobei mediumberührte Metallteile aus Edelstahl und Rotguss gefertigt sind. Die 90 Grad drehbare Absperreinrichtung ist ideal für den Einsatz in Hygienesystemen und lässt sich mit Spülsystemen kombinieren. Wie ermöglicht das Ventil Betriebssicherheit und Effizienz? Das KEMPER KHS VAV-plus Absperrventil arbeitet mit einem Federrückzug-Stellantrieb , der für Regler mit schaltendem Ausgang konzipiert ist. Bei einem Spannungsabfall erfolgt eine automatische Rückstellung des Stellantriebs innerhalb von 15 Sekunden , was die Betriebssicherheit erhöht. Die Laufzeit des Stellantriebs beträgt 90 Sekunden . Die elektrische Versorgung erfolgt mit 230 V AC . Das wartungsfreie Getriebe sorgt für eine zuverlässige und langlebige Funktion, während die einfache Wartung im eingebauten Zustand die Instandhaltung erleichtert. Der druckschlagfreie Betrieb trägt zusätzlich zur Systemstabilität bei. Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus? Das Gehäuse des Ventils besteht aus Bronze , während die mediumberührten Metallteile aus hochwertigem Edelstahl und Rotguss gefertigt sind. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) , was eine hohe Beständigkeit und Dichtigkeit sicherstellt. Das herausnehmbare Innenoberteil ( TOP-ENTRY ) mit EPDM Dichtungskörper und Edelstahl-Schließkörper vereinfacht die Wartung. Das Ventil verfügt über einen totraumfreien Aufbau und einen selbstzentrierenden Achsadapter mit festem Flansch zur Montage. Die Anschlüsse sind als Außengewinde zylindrisch nach BSPP (ISO 228-1) für flachdichtende Verschraubungen ausgeführt. Die 1-teilige Gehäusekonstruktion ermöglicht einen Volldurchgang . Welche Normen und Zulassungen erfüllt das KHS VAV-plus Ventil? Das KEMPER KHS VAV-plus Absperrventil erfüllt eine Vielzahl relevanter Normen und Zulassungen. Dazu gehören die DVGW-Zulassung und die WRAS-Zulassung als Sammelzulassung der Figur 684. Es entspricht den Anforderungen nach DVGW-Arbeitsblatt W 570 und UBA BWGL Metalle . Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 sowie die Einhaltung der DIN EN 13828 sind ebenfalls gegeben. Weitere Zertifizierungen umfassen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 75 °C Max. Umgebungstemperatur: 55 °C Schutzart: IP54 Spannungsversorgung: 230 V AC Laufzeit Stellantrieb: 90 s Laufzeit bei Spannungsabfall: 15 s Anschlusskabellänge: 1,2 m Kabelquerschnitt: 2 x 0,75 mm² Leistungsaufnahme während Stellfahrt: 4,5 W / 7 VA Leistungsaufnahme während Stillstand: 3,5 W Das Kemper KHS VAV-plus Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 230V bietet eine zuverlässige und hygienische Lösung für die Wasserinstallation. Mit einem Nenndurchmesser von DN 32 und einer Druckstufe von PN 16 ist es für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise aus Bronze, Edelstahl und Rotguss, kombiniert mit der totraumfreien Konstruktion und der DVGW-Zulassung , stellt eine zuverlässige Funktion und hohe Wasserqualität sicher. Die elektrische Absperreinrichtung mit einer Laufzeit von 90 Sekunden und Rückstellung bei Spannungsabfall unterstreicht die Betriebssicherheit dieses Ventils. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Spülkomponenten Hersteller-Artikelnummer: 6860503200 Ausführung: gerade Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Elektromotor Oberflächenschutz Kugel: ohne Druckstufe Artikel: PN 16 Nenndurchmesser Anschluss 2: DN 32 Druckstufe Flansch: PN 16 Länge Anschluss 1: 81 Länge Anschluss 2: 81 Gehäusekonstruktion: 1-teilig Volldurchgang: ja Länge Handgriff: 35 Material Spindel: Bronze Nenndurchmesser Anschluss 1: DN 32 Oberflächenschutz Gehäuse: ohne Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material Kugel: Bronze Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
