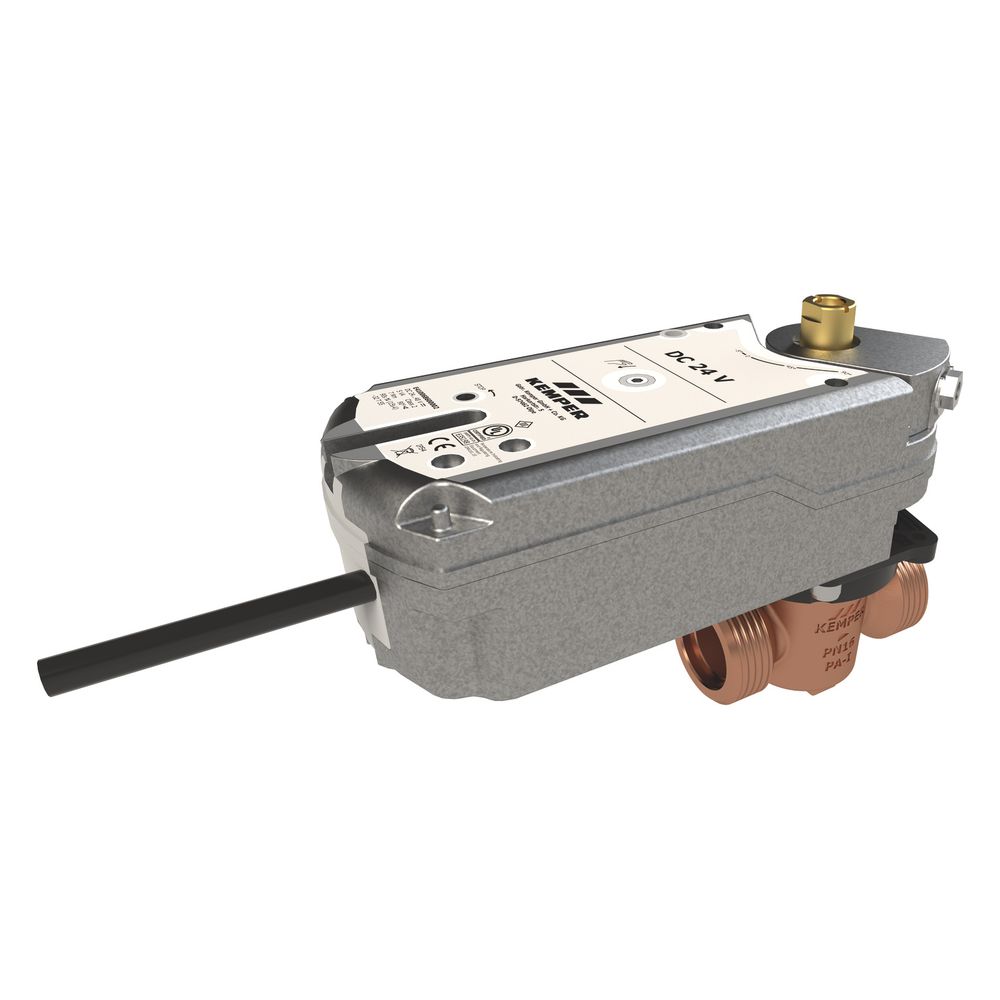

Kemper Khs Vav-plus Vollstrom-absperrventil Federrückzug-stellantrieb 24v, Dn 15 Ag, Pn 16, 90 Grad Drehbar, Figur 686 01

Kemper KHS VAV-plus Vollstrom-Absperrventil Federrückzug-Stellantrieb 24V, DN 15 AG, PN 16, 90 Grad drehbar, Figur 686 01 Das Kemper KHS VAV-plus Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V, Figur 686 01, ist eine elektrische Absperreinrichtung, die für den Einsatz in Hygienesystemen und Spülanlagen konzipiert wurde. Es zeichnet sich durch einen äußerst druckverlustarmen und druckschlagfreien Betrieb aus und ist ideal für die Anbindung an KHS LOGIC Systemsteuerungen oder Gebäudeleittechnik (GLT). Wie funktioniert der Federrückzug-Stellantrieb? Der Stellantrieb des KHS VAV-plus Ventils arbeitet als 2-Punkt-Steuerung mit Federrückzug. Diese Konfiguration ermöglicht eine präzise Ventilrückmeldung und eine automatische Rückstellung bei Spannungsabfall, was die Betriebssicherheit erhöht. Das Ventil ist 90 Grad drehbar und sorgt für einen druckschlagfreien Betrieb. Ein wartungsfreies Getriebe und die Möglichkeit zur einfachen Wartung im eingebauten Zustand tragen zur Langlebigkeit und Benutzerfreundlichkeit bei. Die Spannungsversorgung erfolgt mit 24 V DC, die Stellungsrückmeldung liegt zwischen 0 und 10 V. Welche Materialien und Bauweise zeichnen das Ventil aus? Die mediumberührten Metallteile des Ventils bestehen aus hochwertigem Edelstahl und Rotguss, während das Gehäuse aus Bronze gefertigt ist. Der Dichtungskörper aus EPDM und der Edelstahl-Schließkörper ermöglichen eine totraumfreie Konstruktion, die höchsten Hygieneanforderungen entspricht. Das herausnehmbare Innenoberteil (TOP-ENTRY) vereinfacht die Wartung erheblich. Ein selbstzentrierender Achsadapter und ein fester Flansch ermöglichen eine präzise und sichere Montage auf das Ventil. Wie wird das Ventil angeschlossen und montiert? Das Ventil verfügt über Außengewinde zylindrisch nach BSPP (ISO 228-1) an beiden Anschlüssen mit einem Nenndurchmesser von DN 15. Diese sind für flachdichtende Verschraubungen ausgelegt. Die einteilige Gehäusekonstruktion mit Volldurchgang optimiert den Durchfluss. Die 90 Grad Drehbarkeit des Ventils bietet Flexibilität bei der Installation. Welche Normen und Zulassungen erfüllt das KHS VAV-plus Ventil? Das Kemper KHS VAV-plus Absperrventil erfüllt zahlreiche wichtige Normen und Zulassungen. Dazu gehören die DVGW-Zulassung, die WRAS-Zulassung als Sammelzulassung der Figur 684, sowie die Einhaltung des DVGW-Arbeitsblattes W 570 und der UBA BWGL Metalle. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1, die DIN EN 13828 und die ÜA-Reg.-Nr. R-15.2.3-21-17048 (WIEN-ZERT) bestätigen die hohe Qualität und Sicherheit des Produkts. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 75 °C Max. Umgebungstemtemperatur: 55 °C Schutzart: IP54 Spannungsversorgung: 24 V DC Stellungsrückmeldung: 0...10 V Laufzeit Stellantrieb: 90 s Laufzeit bei Spannungsabfall: 15 s Anschlusskabellänge: 0,9 m Kabelquerschnitt: 4 x 0,75 mm² Das Kemper KHS VAV-plus Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V bietet eine zuverlässige und hygienische Lösung für die Absperrung in modernen Haustechniksystemen. Mit seiner Druckstufe PN 16, einer maximalen Betriebstemperatur von 75 °C und der hochwertigen Materialauswahl aus Edelstahl, Rotguss und Bronze ist es für vielfältige Anwendungen geeignet. Die elektrische Steuerung mit Rückmeldung und automatischer Rückstellung bei Spannungsabfall unterstützt eine sichere und effiziente Anlagensteuerung. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Spülkomponenten Hersteller-Artikelnummer: 6860101500 Ausführung: gerade Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Elektromotor Oberflächenschutz Kugel: ohne Druckstufe Artikel: PN 16 Nenndurchmesser Anschluss 2: DN 15 Druckstufe Flansch: PN 16 Länge Anschluss 1: 81 Länge Anschluss 2: 81 Gehäusekonstruktion: 1-teilig Volldurchgang: ja Länge Handgriff: 18 Material Spindel: Bronze Nenndurchmesser Anschluss 1: DN 15 Oberflächenschutz Gehäuse: ohne Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material Kugel: Bronze Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
