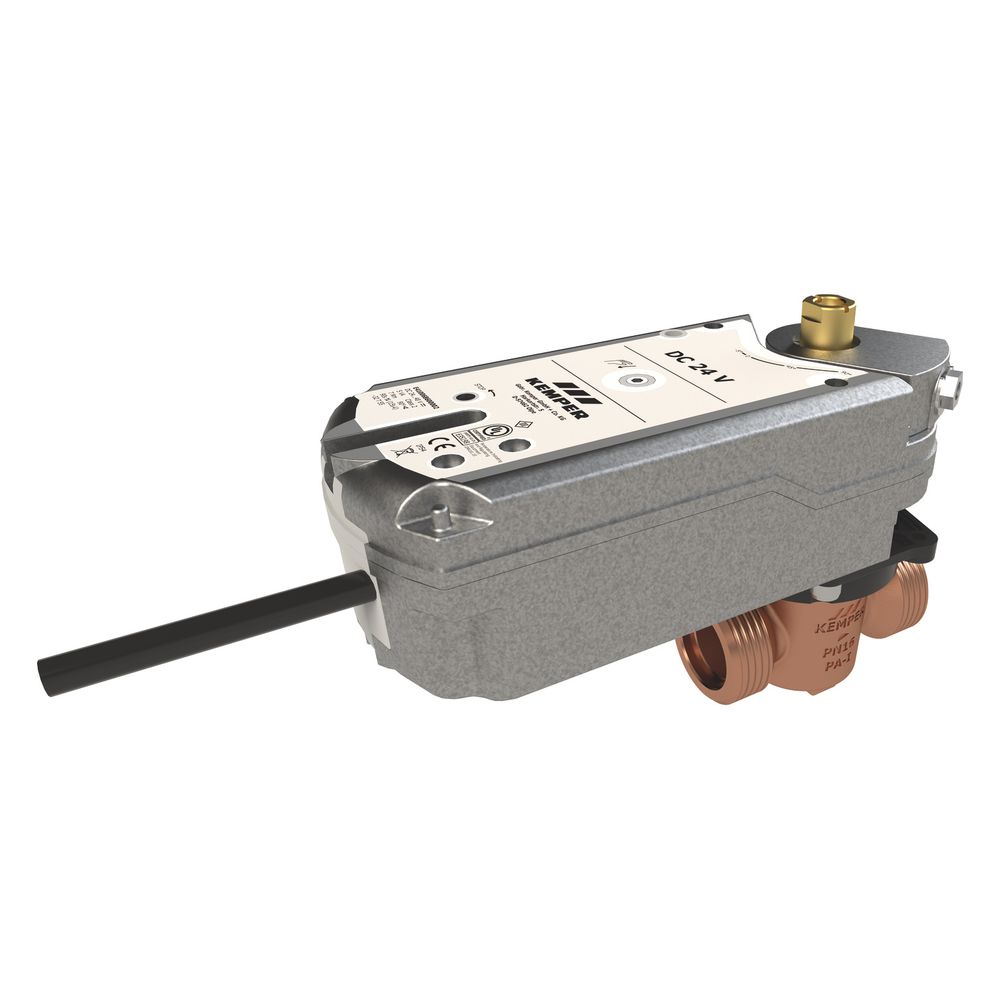

Kemper Khs Vav-plus Vollstrom-absperrventil Federrückzug-stellantrieb 24v, Dn 32 Ag, Pn 16, 90 Grad Drehbar, Figur 686 01

Kemper KHS VAV-plus Vollstrom-Absperrventil Federrückzug-Stellantrieb 24V, DN 32 AG, PN 16, 90 Grad drehbar, Figur 686 01 Das Kemper KHS VAV-plus Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V , Figur 686 01, ist eine elektrische Absperreinrichtung, die sich durch einen äußerst druckverlustarmen und druckschlagfreien Betrieb auszeichnet. Es ist für einen Nenndurchmesser von DN 32 und eine Druckstufe von PN 16 ausgelegt. Dieses Ventil ist ideal für die Kombination mit Spülsystemen und die Integration in KHS LOGIC Systemsteuerungen oder Gebäudeleittechnik (GLT). Wie funktioniert das KHS VAV-plus Absperrventil? Das Kemper KHS VAV-plus Absperrventil ist eine elektrische Absperreinrichtung, die über einen Federrückzug-Stellantrieb mit 24 V Spannung verfügt. Dieser arbeitet als 2-Punkt-Steuerung und bietet eine Ventilrückmeldung sowie eine automatische Rückstellung bei Spannungsabfall, was einen sicheren Betrieb ermöglicht. Das Ventil ist um 90 Grad drehbar und ermöglicht einen druckschlagfreien Betrieb. Die Konstruktion ist totraumfrei und verfügt über ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM Dichtungskörper und Edelstahl-Schließkörper, was eine einfache Wartung im eingebauten Zustand ermöglicht. Das Getriebe ist wartungsfrei. Welche Materialien tragen zur Langlebigkeit bei? Für eine hohe Beständigkeit und Langlebigkeit sind alle mediumberührten Metallteile des Ventils aus hochwertigem Edelstahl und Rotguss gefertigt. Das Gehäuse, die Kugel und die Spindel bestehen aus Bronze . Die Dichtungen, einschließlich des Dichtungskörpers, der Kugeldichtung sowie der primären und sekundären Spindeldichtung, sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt. Diese Materialkombination trägt zur Zuverlässigkeit und Korrosionsbeständigkeit des Ventils bei. Wie lässt sich das Ventil in bestehende Systeme integrieren? Das Kemper KHS VAV-plus Absperrventil ist für die Anbindung an KHS LOGIC Systemsteuerungen oder die Gebäudeleittechnik (GLT) konzipiert. Es verfügt über ein Außengewinde für flachdichtende Verschraubungen und einen selbstzentrierenden Achsadapter mit festem Flansch zur Montage auf das Ventil. Die Spannungsversorgung erfolgt über 24 V DC , und eine Stellungsrückmeldung von 0 bis 10 V ist verfügbar, was eine präzise Steuerung und Überwachung ermöglicht. Die Anschlusskabellänge beträgt 0,9 m mit einem Kabelquerschnitt von 4 x 0,75 mm². Welche Normen und Zulassungen erfüllt das Ventil? Das Kemper KHS VAV-plus Absperrventil erfüllt diverse wichtige Normen und Zulassungen. Es besitzt eine DVGW-Zulassung sowie eine WRAS-Zulassung als Sammelzulassung der Figur 684. Die Konformität nach DVGW-Arbeitsblatt W 570 und UBA BWGL Metalle ist gegeben. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 sowie die Einhaltung der DIN EN 13828 sind ebenfalls bestätigt. Weitere Zulassungen umfassen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Welche Betriebsbedingungen sind zu beachten? Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann bei einer maximalen Betriebstemperatur von 75 °C sowie einer maximalen Umgebungstemperatur von 55 °C eingesetzt werden. Die Schutzart beträgt IP54 , was einen Schutz gegen Staub und Spritzwasser bietet. Die Leistungsaufnahme liegt bei 3,5 W / 5 VA während der Stellfahrt und 2,5 W im Stillstand. Technische Daten Druckstufe: PN 16 Nenndurchmesser: DN 32 Max. Betriebstemperatur: 75 °C Max. Umgebungstemperatur: 55 °C Schutzart: IP54 Spannungsversorgung: 24 V DC Stellungsrückmeldung: 0 bis 10 V Laufzeit Stellantrieb: 90 s Laufzeit bei Spannungsabfall: 15 s Anschlusskabellänge: 0,9 m Kabelquerschnitt: 4 x 0,75 mm² Leistungsaufnahme während Stellfahrt: 3,5 W / 5 VA Leistungsaufnahme während Stillstand: 2,5 W Das Kemper KHS VAV-plus Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24V bietet eine zuverlässige und effiziente Lösung für die Absperrung in modernen Sanitärinstallationen. Mit einem Nenndurchmesser von DN 32 und einer Druckstufe von PN 16 ist es für vielfältige Anwendungen geeignet. Die elektrische Steuerung, die robuste Materialauswahl aus Edelstahl, Rotguss und Bronze sowie die einfache Wartung im eingebauten Zustand unterstreichen die hohe Qualität und Funktionalität dieses Ventils. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Spülkomponenten Hersteller-Artikelnummer: 6860103200 Ausführung: gerade Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Elektromotor Oberflächenschutz Kugel: ohne Druckstufe Artikel: PN 16 Nenndurchmesser Anschluss 2: DN 32 Druckstufe Flansch: PN 16 Länge Anschluss 1: 81 Länge Anschluss 2: 81 Gehäusekonstruktion: 1-teilig Volldurchgang: ja Länge Handgriff: 35 Material Spindel: Bronze Nenndurchmesser Anschluss 1: DN 32 Oberflächenschutz Gehäuse: ohne Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Mate
