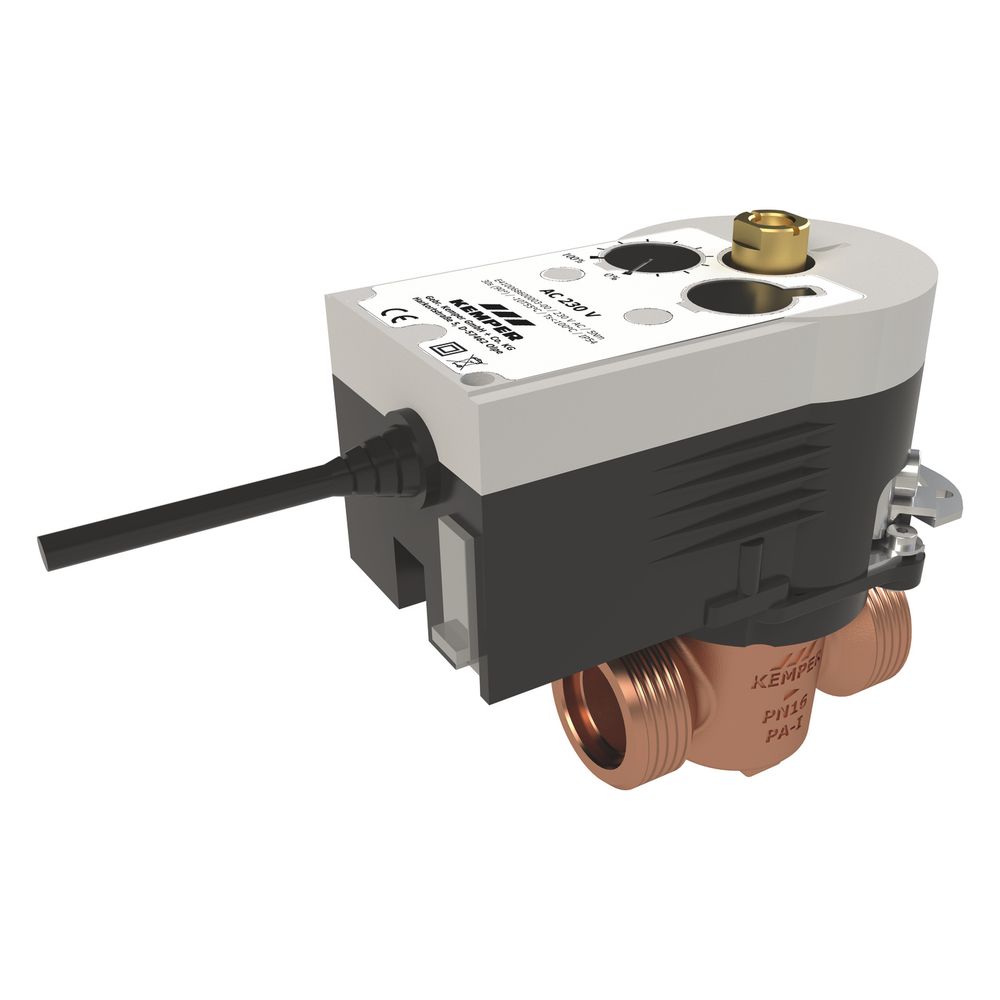

Kemper Khs Vav Vollstrom-absperrventil Stellantrieb, 230v, Dn 32 Ag, Pn 16, 90 Grad Drehbar, Figur 686 04

Kemper KHS VAV Vollstrom-Absperrventil Stellantrieb, 230V, DN 32 AG, PN 16, 90 Grad drehbar, Figur 686 04 Das Kemper KHS VAV Vollstrom-Absperrventil mit Stellantrieb 230 V, Figur 686 04, ist eine elektrische Absperreinrichtung, die sich durch einen äußerst druckverlustarmen und druckschlagfreien Betrieb auszeichnet. Es ist 90 Grad drehbar und ideal für den Einsatz in Hygienesystemen, wo es sich mit Spülsystemen kombinieren lässt. Die mediumberührten Metallteile bestehen aus hochwertigem Edelstahl und Rotguss, während das Gehäuse aus Bronze gefertigt ist. Welche Konstruktionsmerkmale zeichnen das Ventil aus? Das KEMPER KHS VAV Vollstrom-Absperrventil ist für einen äußerst druckverlustarmen und druckschlagfreien Betrieb konzipiert. Die mediumberührten Metallteile sind aus Edelstahl und Rotguss gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Das Gehäuse des Ventils besteht aus Bronze. Ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM Dichtungskörper und Edelstahl-Schließkörper ermöglicht eine einfache Wartung im eingebauten Zustand. Die totraumfreie Konstruktion trägt zur Hygiene des Systems bei. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), welches auch für die Kugeldichtung sowie die primäre und sekundäre Spindeldichtung verwendet wird. Wie funktioniert der Stellantrieb? Der Stellantrieb des KEMPER KHS VAV Vollstrom-Absperrventils arbeitet als 2-Punkt-Steuerung mit elektronischer Endlagenerkennung und Motorabschaltung. Er ermöglicht eine präzise 90 Grad Drehung des Ventils. Das Getriebe des Stellantriebs ist wartungsfrei. Die Spannungsversorgung erfolgt über 230 V AC, und die Laufzeit des Stellantriebs beträgt 30 Sekunden. Die Leistungsaufnahme während der Stellfahrt liegt bei 2,4 W / 4,5 VA. Welche Installationsmöglichkeiten und Anschlüsse sind vorhanden? Das Ventil ist zur Anbindung in bestehende KHS Mini-Systemsteuerungen vorgesehen. Es verfügt über einen selbstzentrierenden Achsadapter und einen festen Flansch zur Montage auf das Ventil. Die Anschlüsse sind als Außengewinde zylindrisch nach BSPP (ISO 228-1) für flachdichtende Verschraubungen ausgeführt, mit einem Nenndurchmesser von DN 32 an beiden Anschlüssen. Die Anschlusskabellänge des Stellantriebs beträgt 1,2 Meter mit einem Kabelquerschnitt von 3 x 0,75 mm². Welche Normen und Zulassungen erfüllt das Ventil? Das KHS VAV Vollstrom-Absperrventil ist nach verschiedenen Normen und Zulassungen zertifiziert. Dazu gehören die WRAS-Zulassung, das DVGW-Arbeitsblatt W 570, UBA BWGL Metalle, die Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 sowie die DIN EN 13828. Eine ÜA-Registrierungsnummer (R-15.2.3-21-17048) und eine WIEN-ZERT-Zertifizierung bestätigen die Qualität und Konformität des Produkts. Welche Betriebsbedingungen sind zu beachten? Das Ventil ist für eine Druckstufe von PN 16 ausgelegt. Es kann bei einer maximalen Betriebstemperatur von 75 °C und einer maximalen Umgebungstemperatur von 55 °C eingesetzt werden. Die Schutzart IP54 ermöglicht einen zuverlässigen Schutz gegen Staub und Spritzwasser. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 75 °C Max. Umgebungstemperatur: 55 °C Schutzart: IP54 Spannungsversorgung: 230 V AC Laufzeit Stellantrieb: 30 s Anschlusskabellänge: 1,2 m Kabelquerschnitt: 3 x 0,75 mm² Leistungsaufnahme während Stellfahrt: 2,4 W / 4,5 VA Nenndurchmesser Anschluss: DN 32 Das Kemper KHS VAV Vollstrom-Absperrventil mit Stellantrieb bietet eine zuverlässige und hygienische Lösung für Absperrfunktionen in modernen Anlagen. Mit seiner robusten Konstruktion aus Edelstahl, Rotguss und Bronze, der Druckstufe PN 16 und der Fähigkeit, Temperaturen bis 75 °C zu bewältigen, ist es eine langlebige Komponente. Der 230 V Stellantrieb mit 30 Sekunden Laufzeit und elektronischer Endlagenerkennung sorgt für präzise Steuerung und einen druckschlagfreien Betrieb. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Spülkomponenten Hersteller-Artikelnummer: 6860403200 Ausführung: gerade Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Elektromotor Oberflächenschutz Kugel: ohne Druckstufe Artikel: PN 16 Nenndurchmesser Anschluss 2: DN 32 Druckstufe Flansch: PN 16 Länge Anschluss 1: 72 Länge Anschluss 2: 72 Gehäusekonstruktion: 1-teilig Volldurchgang: ja Länge Handgriff: 35 Material Spindel: Bronze Nenndurchmesser Anschluss 1: DN 32 Oberflächenschutz Gehäuse: ohne Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material Kugel: Bronze Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
