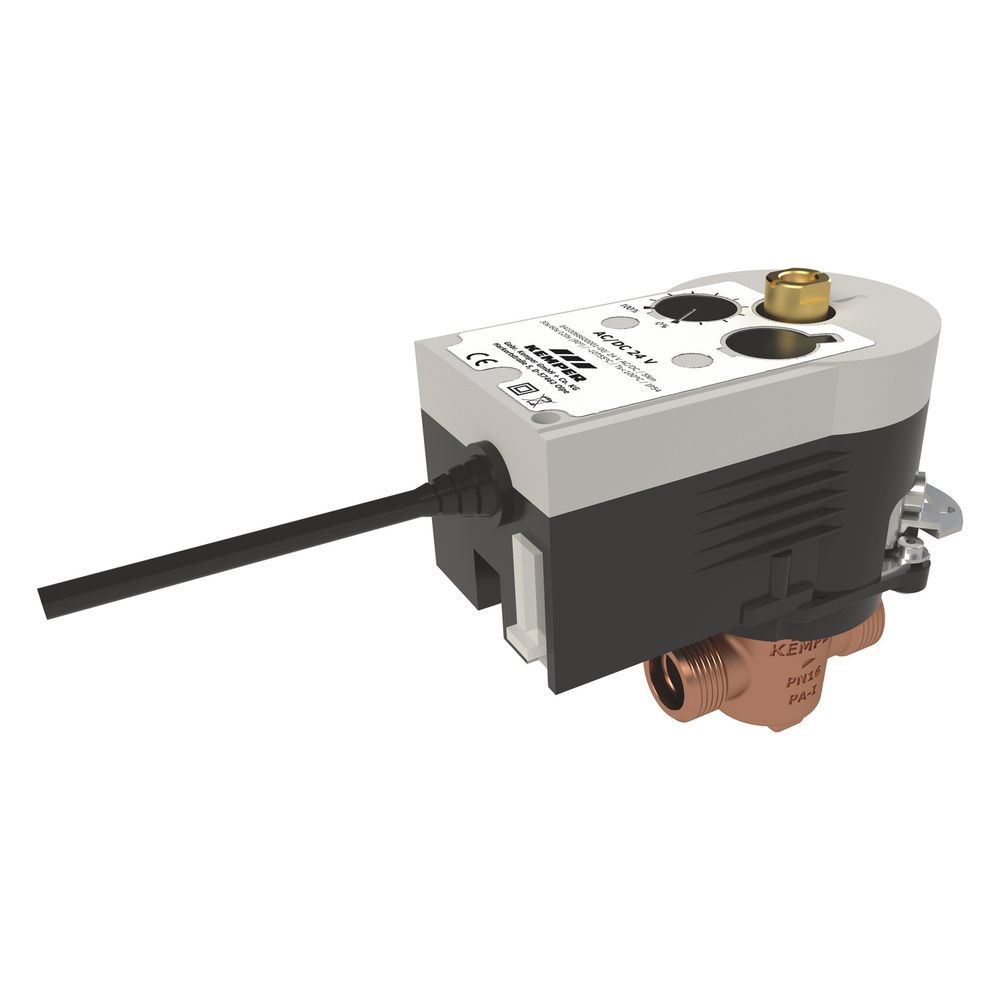

Kemper Khs Vav Vollstrom-absperrventil Stellantrieb, 24v, Dn 15 Ag, Pn 16, 90 Grad Drehbar, Figur 686 00

Kemper KHS VAV Vollstrom-Absperrventil Stellantrieb, 24V, DN 15 AG, PN 16, 90 Grad drehbar, Figur 686 00 Das Kemper KHS VAV Vollstrom-Absperrventil mit Stellantrieb 24V, DN 15 AG, Figur 686 00, ist eine elektrische Absperreinrichtung, die sich durch einen äußerst druckverlustarmen Volldurchgang auszeichnet. Es eignet sich besonders für den Einsatz in Spülsystemen und kann in Verbindung mit der KHS LOGIC Systemsteuerung oder Gebäudeleittechnik (GLT) betrieben werden. Das Ventil ist für Anwendungen mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 75 °C ausgelegt. Wie ist das KHS VAV Vollstrom-Absperrventil konstruiert? Das Ventilgehäuse besteht aus Bronze, die mediumberührten Metallteile sind aus Edelstahl und Rotguss gefertigt. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), was eine totraumfreie und langlebige Abdichtung sicherstellt. Das Innenoberteil ist herausnehmbar (TOP-ENTRY), was eine einfache Wartung im eingebauten Zustand ermöglicht. Das Gehäuse ist einteilig und verfügt über Außengewinde zylindrisch nach ISO 228-1 für flachdichtende Verschraubungen. Wie funktioniert der Stellantrieb und welche Steuerungsoptionen gibt es? Der Stellantrieb arbeitet als 2-Punkt-Steuerung mit einem Schrittmotor und bietet eine Stellungsrückmeldung von 0 bis 10 V. Die Laufzeit des Stellantriebs beträgt 35 Sekunden. Das wartungsfreie Getriebe sorgt für einen druckschlagfreien Betrieb. Die Spannungsversorgung erfolgt mit 24 V AC/DC, und das Anschlusskabel hat eine Länge von 1,2 m bei einem Kabelquerschnitt von 5 x 0,5 mm². Welche Schutz- und Zulassungsmerkmale besitzt das Ventil? Das Ventil ist nach verschiedenen Normen und Zulassungen zertifiziert, darunter WRAS, DVGW-Arbeitsblatt W 570, UBA BWGL Metalle, Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 sowie DIN EN 13828. Die Schutzart IP54 bietet einen zuverlässigen Schutz gegen Staub und Spritzwasser. Die Schallschutzzulassung unterstützt den Einsatz in geräuschempfindlichen Umgebungen. Wie erfolgt die Montage und Wartung des Ventils? Das Ventil ist 90 Grad drehbar und wird mit einem selbstzentrierenden Achsadapter und festem Flansch auf dem Ventil montiert. Die Montage erfolgt über Außengewinde für flachdichtende Verschraubungen. Die einfache Wartung ist durch das herausnehmbare Innenoberteil auch im eingebauten Zustand möglich, ohne dass das Ventil demontiert werden muss. Technische Daten Druckstufe: PN 16 Nenndurchmesser: DN 15 Max. Betriebstemperatur: 75 °C Max. Umgebungstemperatur: 55 °C Schutzart: IP54 Spannungsversorgung: 24 V AC/DC Stellungsrückmeldung: 0 bis 10 V Laufzeit Stellantrieb: 35 s Anschlusskabellänge: 1,2 m Kabelquerschnitt: 5 x 0,5 mm² Das Kemper KHS VAV Vollstrom-Absperrventil mit Stellantrieb 24V bietet eine zuverlässige und druckverlustarme Absperrung für Spülsysteme. Mit seiner robusten Bronze- und Edelstahlkonstruktion, der einfachen Wartung im eingebauten Zustand sowie der Kompatibilität zu Systemsteuerungen ist es eine technisch ausgereifte Lösung für den professionellen Einsatz. Die technischen Eigenschaften wie die Druckstufe PN 16 und die maximale Betriebstemperatur von 75 °C unterstreichen die Einsatzfähigkeit in anspruchsvollen Anwendungen. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Spülkomponenten Hersteller-Artikelnummer: 6860001500 Ausführung: gerade Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Elektromotor Oberflächenschutz Kugel: ohne Druckstufe Artikel: PN 16 Nenndurchmesser Anschluss 2: DN 15 Druckstufe Flansch: PN 16 Länge Anschluss 1: 72 Länge Anschluss 2: 72 Gehäusekonstruktion: 1-teilig Volldurchgang: ja Länge Handgriff: 18 Material Spindel: Bronze Nenndurchmesser Anschluss 1: DN 15 Oberflächenschutz Gehäuse: ohne Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material Kugel: Bronze Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
