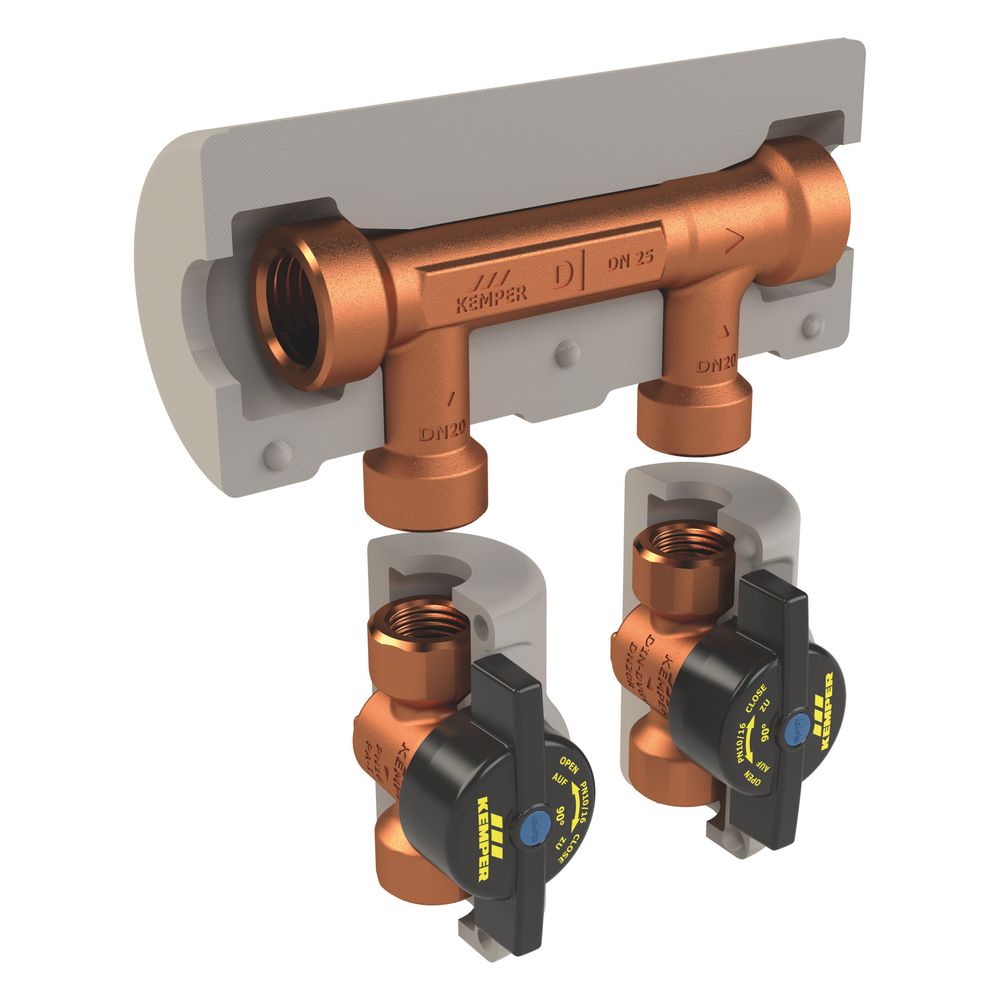

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Ap, Dn 25/20/20 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 06

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 25/20/20 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 06 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 06, ist eine aufputz (AP) montierbare Lösung, die Stagnation in Ringleitungsinstallationen durch Zwangsdurchströmung bei nachgeschalteten Entnahmen verhindert. Sie ist für den Einsatz in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) geeignet und verfügt über Innengewindeanschlüsse (IG) mit DN 25 für den Durchgang und DN 20 für die Abzweigungen. Eine Dämmschale ist im Lieferumfang enthalten. Wie funktioniert die dynamische Strömungsteiler-Gruppe? Die KEMPER KHS Venturi-Strömungsteiler-Gruppe nutzt das Venturi-Prinzip, um eine Zwangsdurchströmung in Ringleitungen zu ermöglichen. Eine integrierte dynamische Kartusche sowie Nasszellenzu- und Nasszellenrückleitungen tragen dazu bei, Stagnation bei nachgeschalteten Entnahmen zu vermeiden und die Wasserhygiene zu unterstützen. Welche Materialien und Konstruktionsmerkmale sind verwendet? Alle mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Die Konstruktion ist wartungsfrei und totraumfrei, was zur Langlebigkeit und Betriebssicherheit beiträgt. Die Oberfläche ist unbehandelt. Welche Anschlüsse und Ventile sind integriert? Die Strömungsteiler-Gruppe ist mit Innengewindeanschlüssen für den Durchgang sowie die Nasszellenzu- und -rückleitung ausgestattet. Die Anschlüsse entsprechen dem Typ Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1). Der Nenndurchmesser für Anschluss 1 und 2 beträgt DN 25, für die Abzweigungen DN 20. Integriert sind VAV Vollstrom-Absperrventile (Figur 385 00) mit wartungsfreier EPDM-Spindelabdichtung und einem herausnehmbaren Innenoberteil (TOP-ENTRY), das einen EPDM-Dichtungskörper und Rotguss-Schließkörper umfasst. Welche Normen und Zulassungen erfüllt das Produkt? Die Gruppe ist für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 90 °C ausgelegt. Sie besitzt DVGW- und WRAS-Zulassungen und entspricht dem DVGW-Arbeitsblatt W 570 sowie den UBA BWGL Metalle Richtlinien. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 ist bis DN 32 vorhanden. Die Dämmschale erfüllt die Baustoffklasse B1 nach DIN 4102. Weitere Zulassungen umfassen DIN EN 13828, die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Nenndurchmesser Anschluss 1: DN 25 Nenndurchmesser Abzweigungen: DN 20 Baulänge: 283 Bauhöhe: 123 Bautiefe: 365 Werkstoff: Rotguss Form: Durchgang mit geraden Abzweigen Venturidüse: dynamisch Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch bietet eine zuverlässige Lösung zur Sicherstellung der Trinkwasserhygiene in Ringleitungsinstallationen. Durch das Venturi-Prinzip und die dynamische Kartusche wird Stagnation effektiv verhindert. Die Fertigung aus entzinkungsfreiem Rotguss und die wartungsfreie Konstruktion unterstreichen die hohe Qualität. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C ist das System für anspruchsvolle Anwendungen ausgelegt. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500602500 Baulänge: 283 Bauhöhe: 123 Bautiefe: 365 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Entlüftung: nein Werkstoff: Bronze Geeignet für Glykol: nein Anzahl der Abzweige: 2 Mit Befestigungsmaterial: nein Länge Verteiler: 185 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 25 Geeignet für Pressluft: nein Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Isolierung: ja Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Mit Wandbefestigungsbügel: nein Nenndurchmesser Abzweigungen: DN 20 Abstand zwischen den Abzweigungen: 100 Mit Füßen: nein Mit Absperrventil: ja Mit Füll-/Entleerungshahn: nein Nenndurchmesser Anschluss 1: DN 25 Geeignet für Kühlwasser: nein Systemgebunden: nein Typenzulassung nach BBR/EKS: nein Trinkwasserkonform nach UBA: Ja
