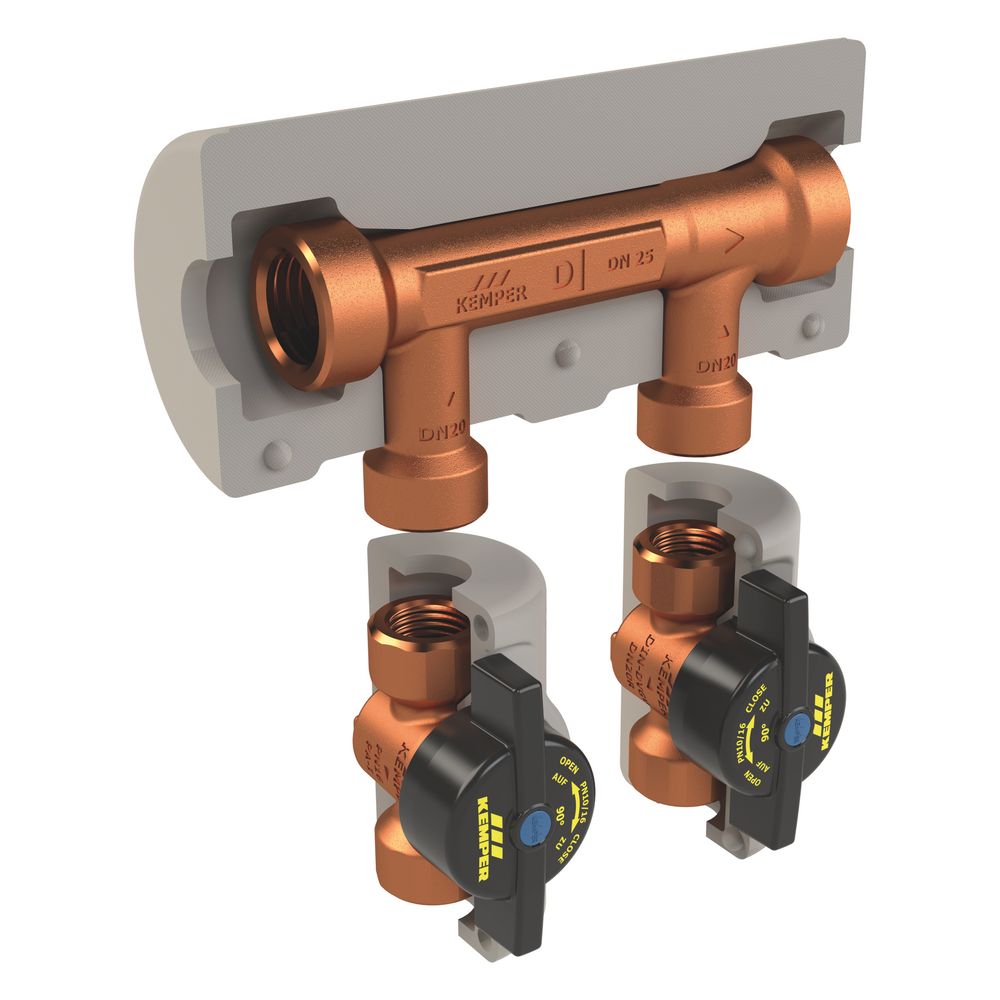

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Ap, Dn 32/20/15 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 06

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 32/20/15 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 06 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 06, ist eine aufputz montierbare Lösung, die Stagnation in Ringleitungsinstallationen durch eine Zwangsdurchströmung bei nachgeschalteten Entnahmen verhindert. Sie ist für den Einsatz in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) geeignet und zeichnet sich durch ihre wartungsfreie und totraumfreie Konstruktion aus. Die Gruppe ist mit einer Dämmschale und VAV Vollstrom-Absperrventilen ausgestattet und für eine Druckstufe von PN 16 sowie eine maximale Betriebstemperatur von 90 Grad Celsius ausgelegt. Wie funktioniert die dynamische Strömungsteiler-Gruppe? Die KEMPER KHS Venturi-Strömungsteiler-Gruppe arbeitet nach dem Venturi-Prinzip und ist mit einer dynamischen Kartusche ausgestattet. Sie verfügt über eine Nasszellenzu- und eine Nasszellenrückleitung. Diese Konstruktion stellt eine Zwangsdurchströmung bei nachgeschalteten Entnahmen sicher und beugt somit effektiv Stagnation in Ringleitungsinstallationen vor, sowohl in Trinkwasser kalt (PWC) als auch in Trinkwasser warm (PWH). Welche Materialien und Konstruktionsmerkmale zeichnen das Produkt aus? Die mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der beständig gegen aggressives Wasser ist. Die Strömungsteiler-Durchgänge sowie die Nasszellenzuleitung und -rückleitung sind jeweils mit Innengewinde ausgeführt. Die Konstruktion ist wartungsfrei und totraumfrei. Ein herausnehmbares Innenoberteil TOP-ENTRY mit EPDM-Dichtungskörper und Rotguss-Schließkörper ermöglicht eine einfache Wartung. Welche Ausstattung bietet die Strömungsteiler-Gruppe und wie ist die Montage? Die Gruppe beinhaltet VAV Vollstrom-Absperrventile der Figur 385 00 mit Innengewinde und einer wartungsfreien EPDM-Spindelabdichtung. Eine Dämmschale aus geschlossenzelligem geschäumten Polyethylen ist ebenfalls Teil der Ausstattung und trägt zur Energieeffizienz bei. Die gesamte Einheit ist für die Aufputz-Montage (AP) konzipiert. Welche Normen und Zulassungen erfüllt die Venturi-Strömungsteiler-Gruppe? Die Ventile der Gruppe besitzen DVGW- und WRAS-Zulassungen und entsprechen dem DVGW-Arbeitsblatt W 570 sowie den Vorgaben des UBA BWGL Metalle. Für Bauteile bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Die Dämmschale erfüllt die Baustoffklasse B1 nach DIN 4102 und die Anforderungen der DIN EN 13828. Weitere Zertifikate umfassen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und das WIEN-ZERT. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Baulänge: 258 mm Bauhöhe: 134 mm Bautiefe: 195 mm Nenndurchmesser Anschluss 1: DN 32 Nenndurchmesser Anschluss 2: DN 32 Nenndurchmesser Abzweigungen: DN 20 Abstand zwischen den Abzweigungen: 100 mm Werkstoff: Rotguss Venturidüse: dynamisch Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 06, bietet eine zuverlässige und hygienische Lösung zur Vermeidung von Stagnation in Trinkwasser-Ringleitungen. Ihre robuste Rotguss-Konstruktion, die wartungsfreie Ausführung und die Eignung für Trinkwasser kalt und warm bis 90 °C bei einer Druckstufe von PN 16 stellen eine hohe Betriebssicherheit sicher. Die integrierten VAV Vollstrom-Absperrventile und die Dämmschale ergänzen die Funktionalität dieses Produkts. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500623200 Baulänge: 258 Bauhöhe: 134 Bautiefe: 195 Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Werkstoff: Bronze Länge Verteiler: 195 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 32 Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Nenndurchmesser Abzweigungen: DN 20 Abstand zwischen den Abzweigungen: 100 Mit Absperrventil: ja Nenndurchmesser Anschluss 1: DN 32 Trinkwasserkonform nach UBA: Ja
