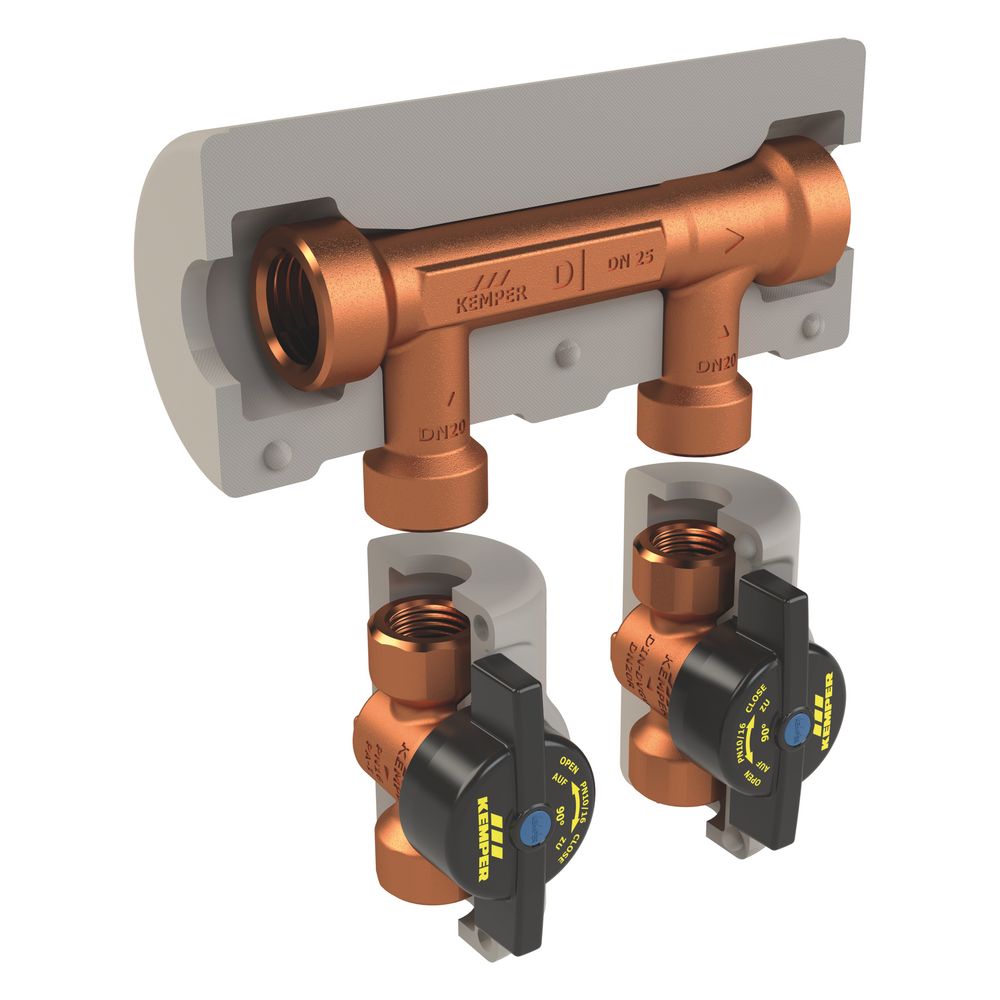

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Ap, Dn 40/25/20 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 06

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 40/25/20 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 06 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 06, ist eine innovative Lösung zur Vermeidung von Stagnation in Ringleitungsinstallationen. Sie arbeitet nach dem Venturi-Prinzip und sorgt durch Zwangsdurchströmung bei nachgeschalteten Entnahmen für eine hygienische Wasserführung. Konzipiert für die Aufputzmontage (AP), ist sie vielseitig in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) einsetzbar. Die Gruppe ist für eine Druckstufe PN 16 und eine maximale Betriebstemperatur von 90 °C ausgelegt und verfügt über Innengewindeanschlüsse (DN 40/25/20). Eine passende Dämmschale ist im Lieferumfang enthalten. Wie unterstützt die Strömungsteiler-Gruppe die Trinkwasserhygiene? Die Kemper KHS Venturi-Strömungsteiler-Gruppe verhindert Stagnation in Ringleitungsinstallationen durch eine gezielte Zwangsdurchströmung bei nachgeschalteten Entnahmen. Dies trägt maßgeblich zur Aufrechterhaltung der Trinkwasserhygiene bei. Das System arbeitet nach dem Venturi-Prinzip und ist mit einer dynamischen Kartusche sowie Nasszellenzu- und Nasszellenrückleitungen ausgestattet. Es ist wartungsfrei, totraumfrei und für den Einsatz in Trinkwasser kalt (PWC) sowie Trinkwasser warm (PWH) geeignet. Welche Materialien und Anschlüsse zeichnen das System aus? Die mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Der Strömungsteiler-Durchgang, die Nasszellenzuleitung und die Nasszellenrückleitung sind jeweils mit Innengewinde ausgestattet. Eine Dämmschale aus geschlossenzelligem, geschäumtem Polyethylen ist im Lieferumfang enthalten und bietet thermische Isolierung. Der Oberflächenschutz ist unbehandelt. Welche Ventile und Anschlussmaße sind integriert? Die Gruppe beinhaltet VAV Vollstrom-Absperrventile mit Innengewinde (Figur 385 00). Diese Ventile verfügen über eine wartungsfreie EPDM-Spindelabdichtung und ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM-Dichtungskörper und Rotguss-Schließkörper. Die Anschlüsse 1 und 2 sowie die Abzweigungen sind als zylindrische Innengewinde BSPT-Rp (ISO 7-1 / EN 10226-1) ausgeführt. Der Nenndurchmesser für die Hauptanschlüsse beträgt DN 40, für die Abzweigungen DN 25. Die Bauform ist ein Durchgang mit geraden Abzweigen, mit einem Abstand von 100 mm zwischen den Abzweigungen. Die Baulänge beträgt 286 mm, die Bauhöhe 182 mm und die Bautiefe 262 mm. Welche Normen und Zulassungen sind für das Produkt relevant? Die Ventile der Strömungsteiler-Gruppe besitzen eine DVGW- und WRAS-Zulassung. Sie entsprechen dem DVGW-Arbeitsblatt W 570 und den Vorgaben des Umweltbundesamtes (UBA BWGL Metalle). Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Die Dämmschalen erfüllen die Baustoffklasse B1 nach DIN 4102. Weitere relevante Normen und Zulassungen sind DIN EN 13828, die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Technische Daten Druckstufe: PN 16 Maximale Betriebstemperatur: 90 °C Nenndurchmesser Hauptanschluss: DN 40 Nenndurchmesser Abzweigungen: DN 25 Anschlussart: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Werkstoff: Rotguss Baulänge: 286 mm Bauhöhe: 182 mm Bautiefe: 262 mm Abstand zwischen Abzweigungen: 100 mm Die Kemper KHS Venturi-Strömungsteiler-Gruppe bietet eine zuverlässige und hygienische Lösung für Trinkwasserinstallationen. Durch ihre Konstruktion aus korrosionsbeständigem Rotguss und die Fähigkeit, Stagnation zu verhindern, trägt sie maßgeblich zur Qualität des Trinkwassers bei. Mit einer Druckstufe PN 16 und einer maximalen Betriebstemperatur von 90 °C ist sie für anspruchsvolle Anwendungen geeignet und unterstützt eine langfristige Funktionssicherheit. Lieferumfang 1x Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch 1x Dämmschale Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500644000 Baulänge: 286 Bauhöhe: 182 Bautiefe: 262 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Entlüftung: nein Werkstoff: Bronze Geeignet für Glykol: nein Anzahl der Abzweige: 2 Mit Befestigungsmaterial: nein Länge Verteiler: 206 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 40 Geeignet für Pressluft: nein Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Isolierung: ja Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Mit Wandbefestigungsbügel: nein Nenndurchmesser Abzweigungen: DN 25 Abstand zwischen den Abzweigungen: 100 Mit Füßen: nein Mit Absperrventil: ja Mit Füll-/Entleerungshahn: nein Nenndurchmesser Anschluss
