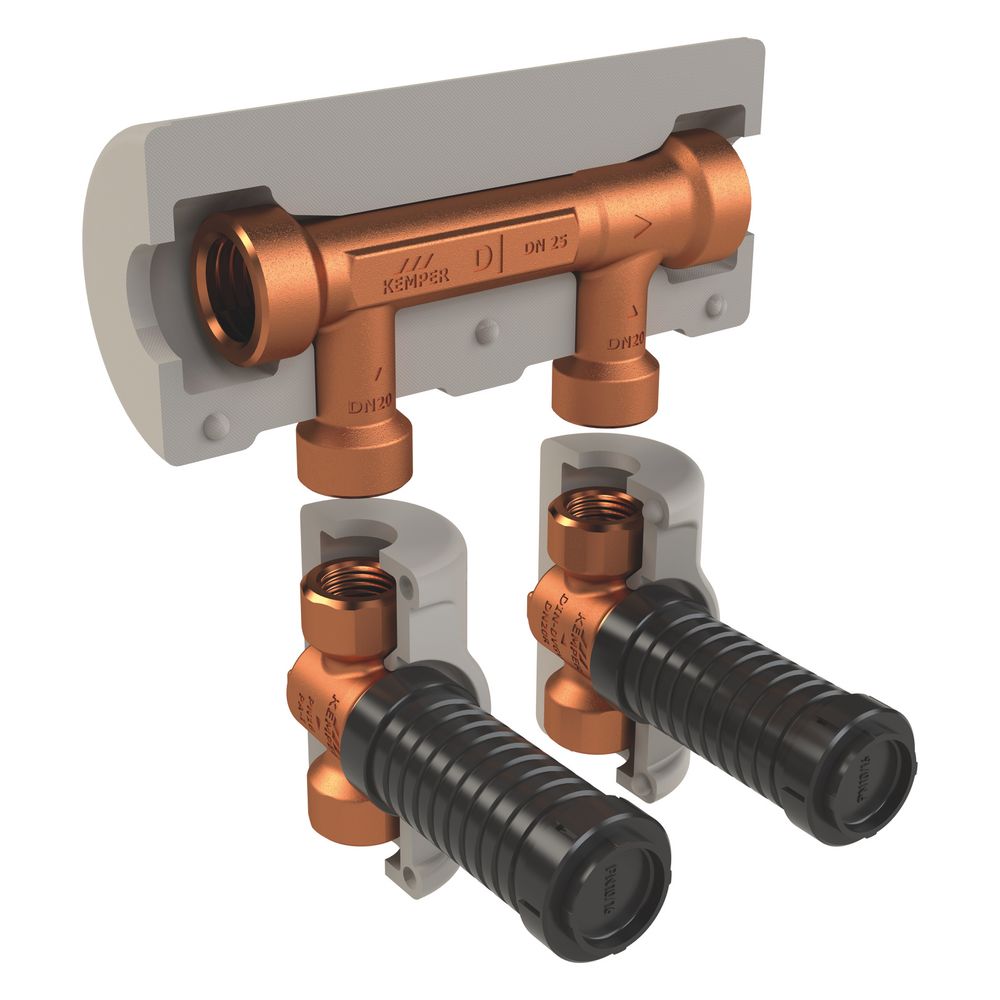

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Up, Dn 15/15/15 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 00

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, UP, DN 15/15/15 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 00 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 00, ist eine Unterputz-Lösung (UP) zur effektiven Vermeidung von Stagnation in Ringleitungsinstallationen. Dieses System, ausgelegt für Trinkwasser kalt (PWC) und Trinkwasser warm (PWH), sorgt durch das Venturi-Prinzip für eine Zwangsdurchströmung bei nachgeschalteten Entnahmen. Mit Anschlüssen in DN 15/15/15 Innengewinde (IG), einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C, bietet die Gruppe eine zuverlässige und hygienische Wasserverteilung. Eine integrierte Dämmschale ist ebenfalls enthalten. Wie funktioniert die KHS Venturi-Strömungsteiler-Gruppe? Die Kemper KHS Venturi-Strömungsteiler-Gruppe arbeitet nach dem bewährten Venturi-Prinzip. Eine integrierte dynamische Kartusche erzeugt eine Zwangsdurchströmung in Ringleitungen, wodurch Stagnationszonen bei nachgeschalteten Entnahmen effektiv verhindert werden. Dies trägt maßgeblich zur hygienischen Sicherheit der Trinkwasserinstallation bei. Das System ist sowohl für Trinkwasser kalt (PWC) als auch für Trinkwasser warm (PWH) geeignet und verfügt über Nasszellenzu- und Nasszellenrückleitungen mit Innengewinde. Welche Materialien und Konstruktionsmerkmale zeichnen das System aus? Die mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Diese Materialwahl unterstützt die Langlebigkeit und Zuverlässigkeit des Systems. Die Konstruktion ist wartungsfrei und totraumfrei, was die Hygiene und Betriebssicherheit fördert. Der Strömungsteiler-Durchgang sowie die Nasszellenzu- und -rückleitung sind mit Innengewinde ausgeführt. Eine Dämmschale aus geschlossenzelligem geschäumten Polyethylen, Baustoffklasse B1 nach DIN 4102, ist im Lieferumfang enthalten und trägt zur Energieeffizienz bei. Die Oberflächen sind unbehandelt. Welche Ventile sind integriert und wie erfolgt die Montage? Die Gruppe enthält UP-VAV Vollstrom-Absperrventile der Figur 585 00, die ebenfalls mit Innengewinde ausgeführt sind. Diese Ventile verfügen über eine wartungsfreie EPDM-Spindelabdichtung und einen stufenlos kürzbaren Kunststoffschaft. Das herausnehmbare Innenoberteil TOP-ENTRY mit EPDM-Dichtungskörper und Rotguss-Schließkörper ermöglicht eine einfache Wartung. Die Strömungsteiler-Gruppe ist für die Unterputz-Montage vorgesehen und hat eine maximale Einbautiefe von 110 mm. Die Anschlüsse sind als zylindrische Innengewinde nach BSPT-Rp (ISO 7-1 / EN 10226-1) in DN 15 ausgeführt. Es ist zu beachten, dass die Gruppe nur mit Aufputzteilen in DN 25 kombinierbar ist. Welche Normen und Zulassungen erfüllt die Strömungsteiler-Gruppe? Die Kemper KHS Venturi-Strömungsteiler-Gruppe erfüllt zahlreiche Normen und Zulassungen. Die Ventile besitzen eine DVGW- und WRAS-Zulassung und entsprechen dem DVGW-Arbeitsblatt W 570 sowie den Vorgaben des Umweltbundesamts (UBA BWGL Metalle). Bis DN 32 ist eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vorhanden. Die Dämmschalen entsprechen der Baustoffklasse B1 nach DIN 4102. Weitere relevante Normen sind DIN EN 13828, ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Technische Daten Max. Einbautiefe: 110 mm Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Werkstoff: Rotguss Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Nenndurchmesser Anschluss 1: DN 15 Anzahl der Abzweige: 2 Mit Isolierung: Ja Mit Absperrventil: Ja Baulänge: 192 mm Die Kemper KHS Venturi-Strömungsteiler-Gruppe bietet eine zuverlässige und hygienische Lösung zur Vermeidung von Stagnation in Trinkwasserinstallationen. Ihre robuste Konstruktion aus korrosionsbeständigem Rotguss und die wartungsfreien Komponenten tragen zu einer hohen Betriebssicherheit und Langlebigkeit bei. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C ist dieses System für anspruchsvolle Anwendungen in der Haustechnik konzipiert und unterstützt die Einhaltung von Hygienestandards. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500001500 Baulänge: 192 Bauhöhe: 139 Bautiefe: 257 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Entlüftung: nein Werkstoff: Bronze Geeignet für Glykol: nein Anzahl der Abzweige: 2 Mit Befestigungsmaterial: nein Länge Verteiler: 185 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 15 Geeignet für Pressluft: nein Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Isolierung: ja Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Mit Wandbefestigungsbüg
