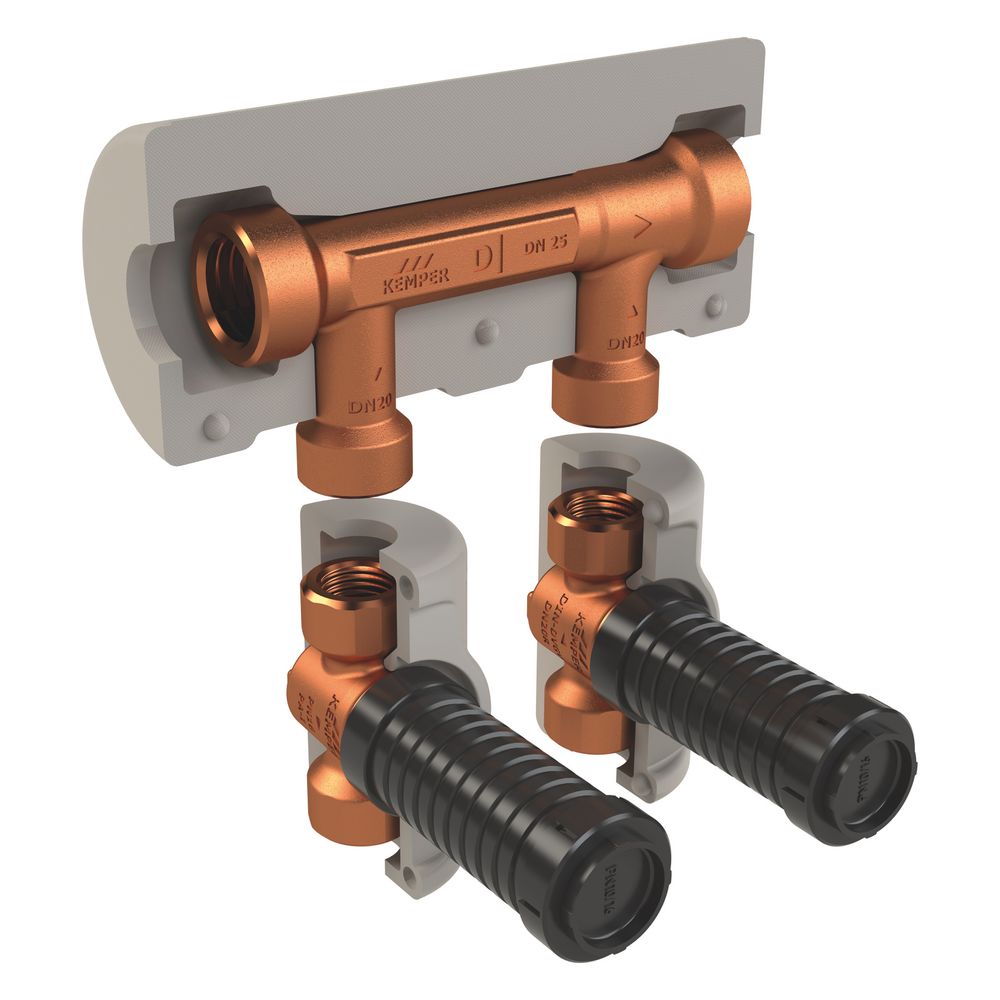

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Up, Dn 20/20/15 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 00

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, UP, DN 20/20/15 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 00 Der Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch (Figur 650 00) ist eine Unterputz-Lösung, die speziell für Ringleitungsinstallationen in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) entwickelt wurde. Durch das Venturi-Prinzip und eine dynamische Kartusche wird Stagnation verhindert und eine Zwangsdurchströmung bei nachgeschalteten Entnahmen ermöglicht. Die Gruppe ist mit Innengewinde-Anschlüssen in DN 20 für den Durchgang und die Nasszellenzuleitungen sowie DN 15 für die VAV-Absperrventile ausgestattet und verfügt über integrierte UP-VAV Vollstrom-Absperrventile sowie eine Dämmschale. Sie ist für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 90 °C ausgelegt. Wie funktioniert die dynamische Strömungsteiler-Gruppe? Die Venturi-Strömungsteiler-Gruppe arbeitet nach dem Venturi-Prinzip und sorgt durch eine dynamische Kartusche für eine Zwangsdurchströmung in Ringleitungen. Dies verhindert die Bildung von stagnierendem Wasser bei nachgeschalteten Entnahmen und trägt so zur hygienischen Sicherheit der Trinkwasserinstallation bei. Die Gruppe verfügt über Nasszellenzu- und Nasszellenrückleitungen, die eine kontrollierte Wasserführung sicherstellen. Aus welchen Materialien besteht die Strömungsteiler-Gruppe und wie ist sie konstruiert? Die mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Die Anschlüsse sind mit zylindrischen Innengewinden (BSPT-Rp nach ISO 7-1 / EN 10226-1) ausgeführt. Die Konstruktion ist totraumfrei und wartungsfrei, was eine lange Lebensdauer und einen zuverlässigen Betrieb ermöglicht. Die UP-VAV Vollstrom-Absperrventile sind mit einer wartungsfreien EPDM-Spindelabdichtung ausgestattet und verfügen über ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM-Dichtungskörper und Rotguss-Schließkörper. Welche technischen Eigenschaften und Zulassungen besitzt das Produkt? Die Venturi-Strömungsteiler-Gruppe ist für eine maximale Betriebstemperatur von 90 °C und eine Druckstufe von PN 16 ausgelegt. Die maximale Einbautiefe beträgt 110 mm . Das Produkt erfüllt zahlreiche Normen und Zulassungen, darunter DVGW- und WRAS-Zulassungen, die Anforderungen des DVGW-Arbeitsblatts W 570 sowie die Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 bis DN 32. Die Dämmschale besteht aus geschlossenzelligem, geschäumtem Polyethylen und entspricht der Baustoffklasse B1 nach DIN 4102. Wie ist die Montage und Kombination mit anderen Komponenten möglich? Die Venturi-Strömungsteiler-Gruppe ist für die Unterputzmontage vorgesehen und verfügt über Durchgangs- und Abzweiganschlüsse mit Innengewinde. Sie ist nur mit Aufputzteilen in DN 25 kombinierbar. Der stufenlos kürzbare Kunststoffschaft ermöglicht eine flexible Anpassung an die Einbausituation. Technische Daten Max. Einbautiefe: 110 mm Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Baulänge: 248 mm Bauhöhe: 137 mm Bautiefe: 188 mm Nenndurchmesser Anschluss 1: DN 20 Nenndurchmesser Anschluss 2: DN 20 Nenndurchmesser Abzweigungen: DN 20 Werkstoff: Rotguss Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch bietet eine zuverlässige Lösung zur Vermeidung von Wasserstagnation in Trinkwasser-Ringleitungen. Mit ihrer robusten Konstruktion aus korrosionsbeständigem Rotguss, der hohen Druckstufe PN 16 und der maximalen Betriebstemperatur von 90 °C ist sie für anspruchsvolle Anwendungen im Trinkwasserbereich geeignet und unterstützt eine hygienisch sichere Wasserversorgung. Lieferumfang 1x Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch 1x Dämmschale aus geschlossenzelligem geschäumten Polyethylen Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500022000 Baulänge: 248 Bauhöhe: 137 Bautiefe: 188 Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Werkstoff: Bronze Länge Verteiler: 185 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 20 Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Nenndurchmesser Abzweigungen: DN 20 Abstand zwischen den Abzweigungen: 100 Mit Absperrventil: ja Nenndurchmesser Anschluss 1: DN 20 Trinkwasserkonform nach UBA: Ja
