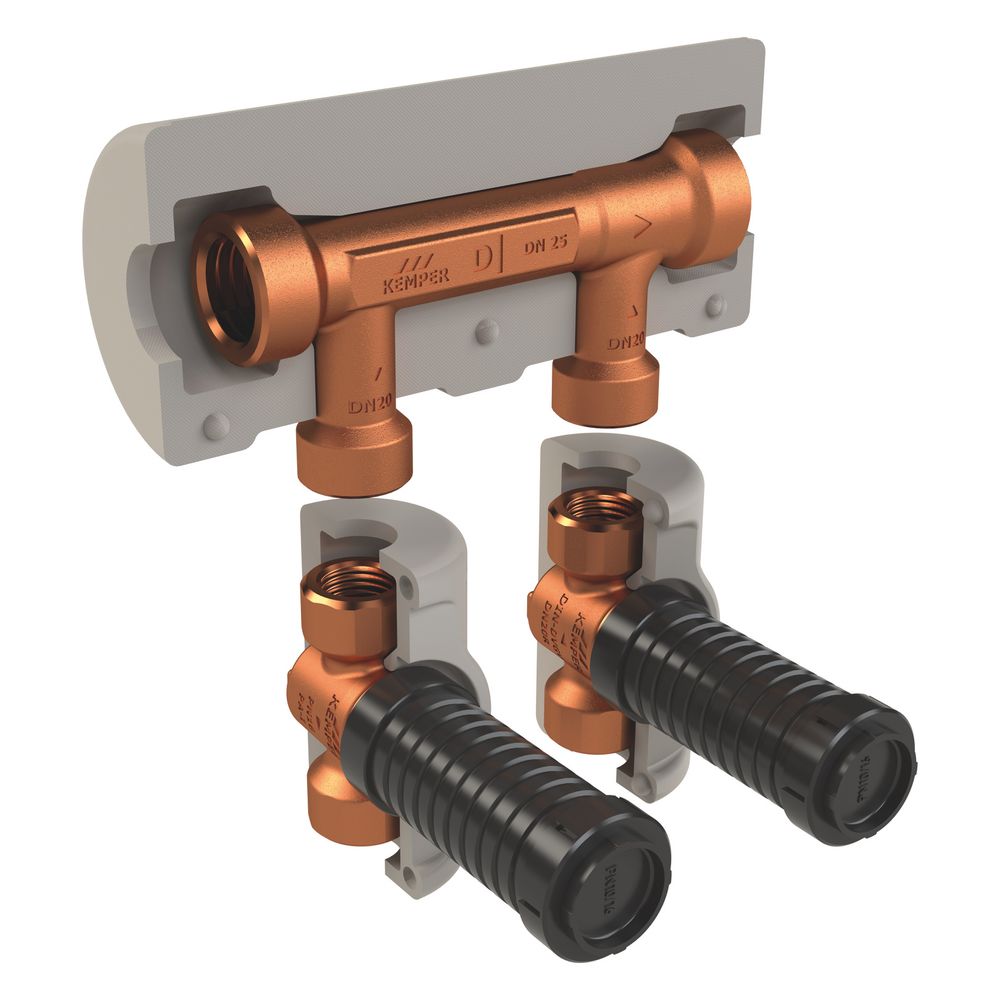

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Up, Dn 32/20/20 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 00

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, UP, DN 32/20/20 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 00 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 00, ist eine hochwertige Lösung für die Unterputzmontage, die Stagnation in Ringleitungsinstallationen durch Zwangsdurchströmung bei nachgeschalteten Entnahmen effektiv verhindert. Sie ist vielseitig in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) Anwendungen einsetzbar und zeichnet sich durch eine integrierte Dämmschale sowie eine wartungsfreie und totraumfreie Konstruktion aus. Wie verhindert die Venturi-Strömungsteiler-Gruppe Stagnation? Die KEMPER KHS Venturi-Strömungsteiler-Gruppe arbeitet nach dem Venturi-Prinzip und ist mit einer dynamischen Kartusche ausgestattet, die eine kontinuierliche Zwangsdurchströmung in Ringleitungen sicherstellt. Dies ist entscheidend, um die Bildung von Stagnationszonen bei nachgeschalteten Entnahmen zu vermeiden. Das System ist für den Einsatz in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) geeignet und trägt zur Aufrechterhaltung der Wasserqualität bei. Welche Materialien und Anschlüsse werden verwendet? Die mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der eine hohe Beständigkeit gegen aggressives Wasser bietet. Der Strömungsteiler-Durchgang sowie die Nasszellenzuleitung und Nasszellenrückleitung sind jeweils mit einem Innengewinde ausgestattet. Die Hauptanschlüsse haben einen Nenndurchmesser von DN 32, während die Abzweigungen einen Nenndurchmesser von DN 20 aufweisen. Welche Komponenten sind integriert? Die KEMPER KHS Venturi-Strömungsteiler-Gruppe beinhaltet UP-VAV Vollstrom-Absperrventile, Figur 585 00, die ebenfalls mit einem Innengewinde versehen sind. Diese Ventile verfügen über eine wartungsfreie EPDM-Spindelabdichtung und einen stufenlos kürzbaren Kunststoffschaft. Ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM-Dichtungskörper und Rotguss-Schließkörper erleichtert die Wartung. Eine Dämmschale aus geschlossenzelligem geschäumtem Polyethylen ist ebenfalls integriert, um Wärmeverluste zu minimieren und Schallschutz zu bieten. Welche Zulassungen und Kompatibilitäten sind relevant? Die Ventile der Strömungsteiler-Gruppe besitzen eine DVGW-Zulassung und eine WRAS-Zulassung. Das Produkt entspricht den Anforderungen des DVGW-Arbeitsblattes W 570 und der UBA BWGL Metalle. Bis zu einem Nenndurchmesser von DN 32 ist eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vorhanden. Die Dämmschalen erfüllen die Baustoffklasse B1 nach DIN 4102. Die Gruppe ist nach DIN EN 13828 zertifiziert und verfügt über die ÜA-Reg.-Nr. R-15.2.3-21-17048 sowie WIEN-ZERT. Es ist zu beachten, dass die KHS Venturi-Strömungsteiler-Gruppe ausschließlich mit Aufputzteilen in DN 25 kombinierbar ist. Technische Daten Max. Einbautiefe: 110 mm Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Baulänge: 280 Bauhöhe: 120 Bautiefe: 360 Länge Verteiler: 195 Abstand zwischen den Abzweigungen: 100 Werkstoff: Rotguss Nenndurchmesser Anschluss 1: DN 32 Nenndurchmesser Abzweigungen: DN 20 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch bietet eine zuverlässige und hygienische Lösung zur Vermeidung von Stagnation in Trinkwasserinstallationen. Mit einer Druckstufe von PN 16, einer maximalen Betriebstemperatur von 90 °C und der Fertigung aus korrosionsbeständigem Rotguss erfüllt sie hohe Anforderungen an Langlebigkeit und Betriebssicherheit. Die wartungsfreie Konstruktion und die integrierte Dämmschale unterstreichen die Qualität dieses Produkts für den Unterputz-Einsatz. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500003200 Baulänge: 280 Bauhöhe: 120 Bautiefe: 360 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Entlüftung: nein Werkstoff: Bronze Geeignet für Glykol: nein Anzahl der Abzweige: 2 Mit Befestigungsmaterial: nein Länge Verteiler: 195 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 32 Geeignet für Pressluft: nein Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Isolierung: ja Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Mit Wandbefestigungsbügel: nein Nenndurchmesser Abzweigungen: DN 20 Abstand zwischen den Abzweigungen: 100 Mit Füßen: nein Mit Absperrventil: ja Mit Füll-/Entleerungshahn: nein Nenndurchmesser Anschluss 1: DN 32 Geeignet für Kühlwasser: nein Systemgebunden: nein Typenzulassung nach BBR/EKS: nein Trinkwasserkonform nach UBA: Ja
