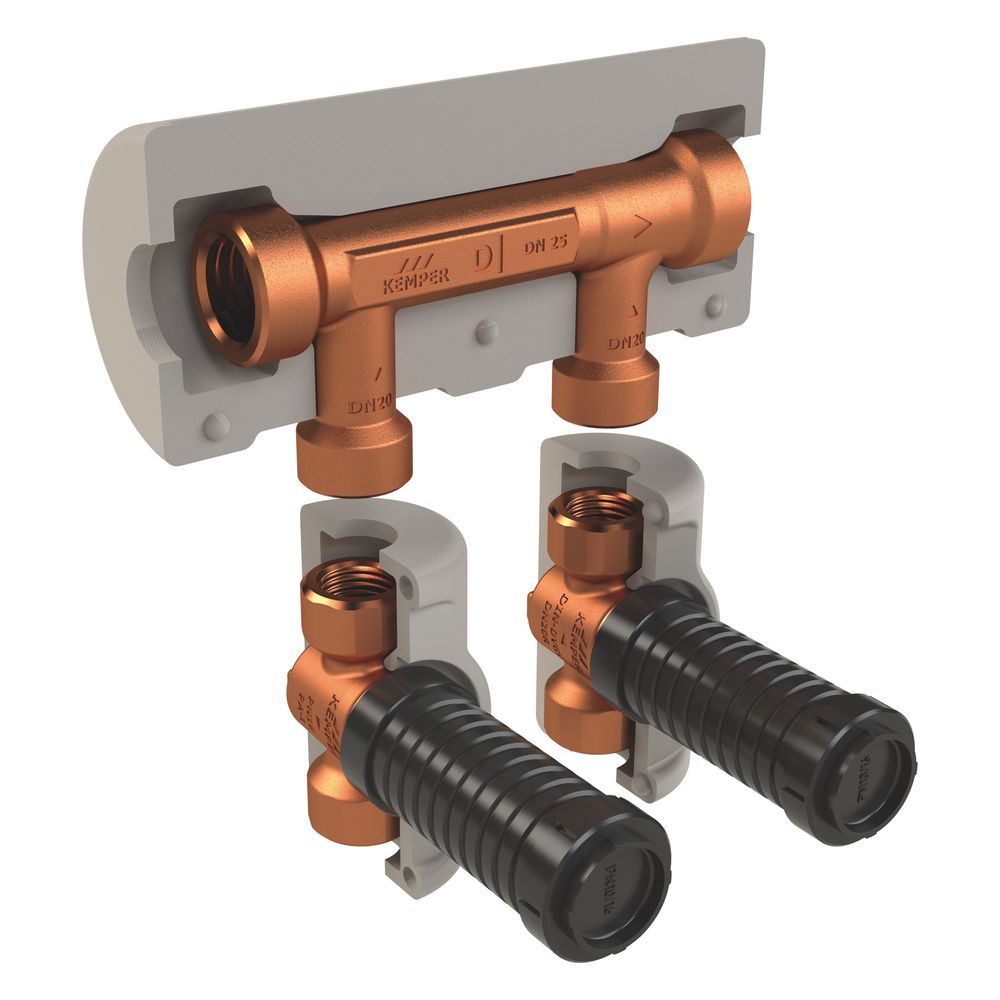

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Up, Dn 40/25/25 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 00

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, UP, DN 40/25/25 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 00 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 00, ist eine Unterputzlösung zur Vermeidung von Stagnation in Ringleitungsinstallationen. Sie ist für den Einsatz in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) geeignet und ermöglicht durch das Venturi-Prinzip eine Zwangsdurchströmung bei nachgeschalteten Entnahmen. Die Gruppe ist mit einer Dämmschale ausgestattet und bietet eine maximale Betriebstemperatur von 90 °C bei einem Nenndruck von PN 16. Die Anschlüsse sind in DN 40/25/25 IG ausgeführt. Wie funktioniert die KHS Venturi-Strömungsteiler-Gruppe? Die Venturi-Strömungsteiler-Gruppe arbeitet nach dem Venturi-Prinzip und sorgt durch eine dynamische Kartusche für eine Zwangsdurchströmung in Ringleitungen. Dies beugt Stagnation bei nachgeschalteten Entnahmen vor und unterstützt so die hygienische Wasserführung in Trinkwasserinstallationen. Das System ist wartungsfrei und totraumfrei konzipiert. Integrierte Nasszellenzu- und Nasszellenrückleitungen tragen zur optimalen Strömungsverteilung bei. Aus welchen Materialien besteht die Venturi-Strömungsteiler-Gruppe und welche Komponenten sind integriert? Die mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Die Gruppe enthält UP-VAV Vollstrom-Absperrventile der Figur 585 00 mit Innengewinde. Diese Ventile verfügen über eine wartungsfreie EPDM-Spindelabdichtung, einen stufenlos kürzbaren Kunststoffschaft und ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM-Dichtungskörper und Rotguss-Schließkörper. Eine Dämmschale aus geschlossenzelligem, geschäumtem Polyethylen ist ebenfalls integriert. Welche Anschlussarten und Abmessungen sind verfügbar? Der Strömungsteiler-Durchgang sowie die Nasszellenzuleitung und Nasszellenrückleitung sind mit Innengewinden ausgestattet. Der Nenndurchmesser des Hauptanschlusses beträgt DN 40, die Abzweigungen sind jeweils DN 25. Die Gruppe ist ausschließlich mit Aufputzteilen in DN 25 kombinierbar. Die Baulänge beträgt 179 mm, die Bauhöhe 238 mm und die Bautiefe 289 mm. Der Abstand zwischen den Abzweigungen liegt bei 100 mm. Welche Normen und Zulassungen erfüllt das Produkt? Die Ventile der Gruppe besitzen eine DVGW- und WRAS-Zulassung und entsprechen dem DVGW-Arbeitsblatt W 570 sowie der UBA BWGL Metalle. Bis zu einem Nenndurchmesser von DN 32 ist eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vorhanden. Die Dämmschalen erfüllen die Baustoffklasse B1 nach DIN 4102. Weitere relevante Normen und Zulassungen sind DIN EN 13828, die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Max. Einbautiefe: 110 mm Nenndurchmesser Anschluss 1: DN 40 Nenndurchmesser Abzweigungen: DN 25 Baulänge: 179 mm Bauhöhe: 238 mm Bautiefe: 289 mm Werkstoff: Rotguss Mit Isolierung: ja Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch bietet eine zuverlässige Lösung zur Vermeidung von Stagnation in Trinkwasserinstallationen. Die Konstruktion aus korrosionsbeständigem Rotguss und die integrierten Absperrventile ermöglichen eine hohe Betriebssicherheit und Langlebigkeit. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C ist das Produkt für anspruchsvolle Anwendungen im Bereich der Trinkwasserhygiene ausgelegt. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500004000 Baulänge: 179 Bauhöhe: 238 Bautiefe: 289 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Entlüftung: nein Werkstoff: Bronze Geeignet für Glykol: nein Anzahl der Abzweige: 2 Mit Befestigungsmaterial: nein Länge Verteiler: 206 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 40 Geeignet für Pressluft: nein Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Isolierung: ja Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Mit Wandbefestigungsbügel: nein Nenndurchmesser Abzweigungen: DN 25 Abstand zwischen den Abzweigungen: 100 Mit Füßen: nein Mit Absperrventil: ja Mit Füll-/Entleerungshahn: nein Nenndurchmesser Anschluss 1: DN 40 Geeignet für Kühlwasser: nein Systemgebunden: nein Typenzulassung nach BBR/EKS: nein Trinkwasserkonform nach UBA: Ja
