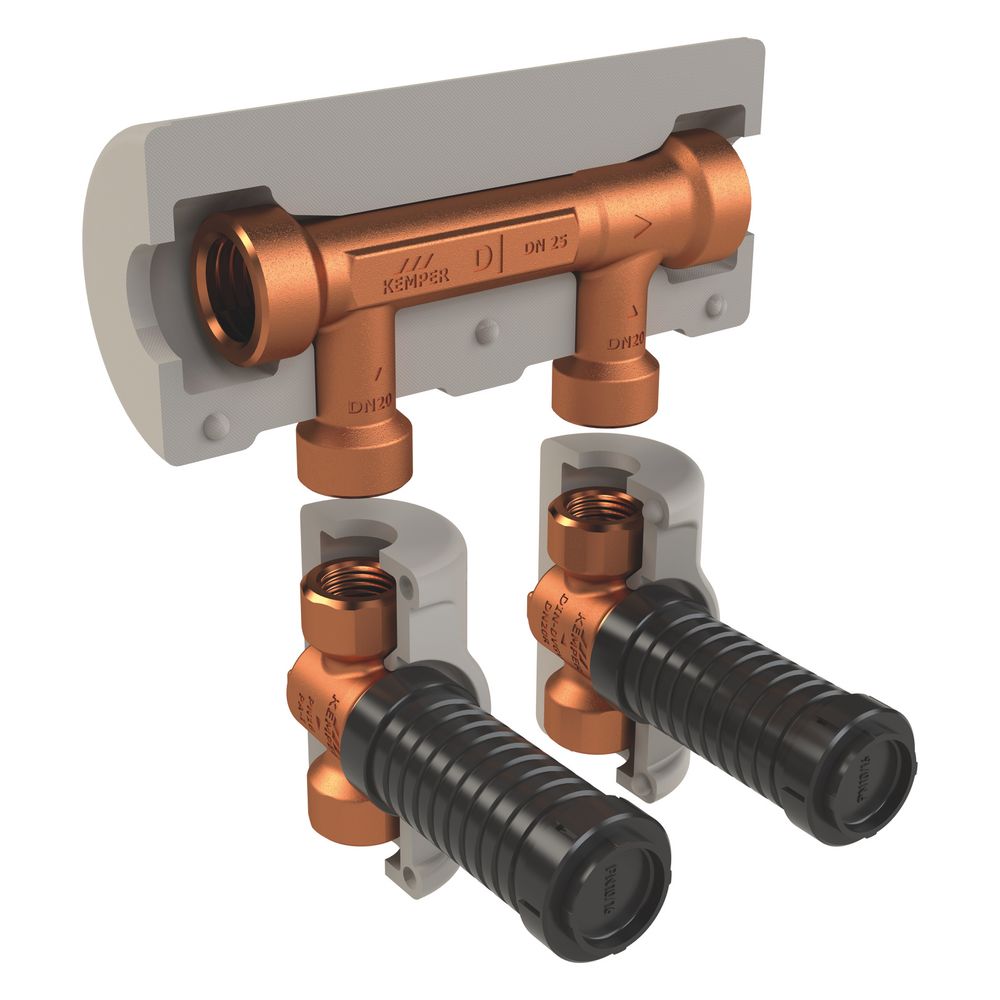

Kemper Khs Venturi-strömungsteiler-gruppe Dynamisch, Up, Dn 50/25/25 Ig, Pn 16, 90 Grad C, Mit Dämmschale, Figur 650 00

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, UP, DN 50/25/25 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 00 Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 00, ist eine hochwertige Unterputzlösung zur Vermeidung von Stagnation in Ringleitungsinstallationen. Dieses System ist ideal für den Einsatz in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) und stellt durch das Venturi-Prinzip eine Zwangsdurchströmung bei nachgeschalteten Entnahmen sicher. Die integrierte Dämmschale trägt zur effizienten Wärmedämmung bei. Wie funktioniert die dynamische Strömungsteiler-Gruppe? Die Kemper KHS Venturi-Strömungsteiler-Gruppe ist für die Unterputz-Montage konzipiert und arbeitet nach dem Venturi-Prinzip. Eine dynamische Kartusche sorgt für eine kontinuierliche Zwangsdurchströmung in Ringleitungsinstallationen, selbst bei nachgeschalteten Entnahmen. Dies verhindert effektiv Stagnation des Wassers und trägt maßgeblich zur Aufrechterhaltung der Trinkwasserhygiene bei. Das System ist sowohl für Trinkwasser kalt (PWC) als auch für Trinkwasser warm (PWH) einsetzbar. Nasszellenzu- und Nasszellenrückleitungen sind ebenfalls integriert. Welche Materialien sichern Langlebigkeit und Hygiene? Alle mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegenüber aggressivem Wasser beständig ist. Die Dämmschale ist aus geschlossenzelligem, geschäumtem Polyethylen gefertigt und erfüllt die Baustoffklasse B1 nach DIN 4102. Die integrierten UP-VAV Vollstrom-Absperrventile verfügen über eine wartungsfreie EPDM-Spindelabdichtung und ein herausnehmbares Innenoberteil TOP-ENTRY mit EPDM-Dichtungskörper und Rotguss-Schließkörper. Welche Anschlüsse und Bauformen sind vorhanden? Die Venturi-Strömungsteiler-Gruppe verfügt über Innengewinde zylindrisch nach BSPT-Rp (ISO 7-1 / EN 10226-1) für den Strömungsteiler-Durchgang sowie die Nasszellenzu- und Nasszellenrückleitung. Der Nenndurchmesser des Hauptanschlusses beträgt DN 50, während die Abzweigungen DN 25 aufweisen. Die Bauform ist ein Durchgang mit geraden Abzweigen. Die maximale Einbautiefe beträgt 110 mm. Die Gruppe ist ausschließlich mit Aufputzteilen in DN 25 kombinierbar. Für welche Anwendungen ist das System geeignet? Die KHS Venturi-Strömungsteiler-Gruppe ist speziell für Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) ausgelegt. Sie ist nicht für Heizungswasser, Kühlwasser, Glykol oder Pressluft geeignet. Welche Normen und Zulassungen erfüllt das Produkt? Die Ventile der Gruppe besitzen eine DVGW- und WRAS-Zulassung und entsprechen den Anforderungen des DVGW-Arbeitsblattes W 570 sowie der UBA BWGL Metalle. Bis DN 32 ist eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vorhanden. Die Dämmschalen erfüllen die Baustoffklasse B1 nach DIN 4102 und die Anforderungen der DIN EN 13828. Weitere Zertifikate sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und das WIEN-ZERT. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Max. Einbautiefe: 110 mm Nenndurchmesser Anschluss 1: DN 50 Nenndurchmesser Abzweigungen: DN 25 Werkstoff mediumberührte Metallteile: Rotguss Baulänge: 258 mm Bauhöhe: 187 mm Bautiefe: 291 mm Abstand zwischen den Abzweigungen: 100 mm Die Kemper KHS Venturi-Strömungteiler-Gruppe dynamisch bietet eine zuverlässige Unterputz-Lösung zur Sicherstellung der Trinkwasserhygiene in Ringleitungsinstallationen. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C ist das System robust und vielseitig für Kalt- und Warmwasserinstallationen einsetzbar. Die Verwendung von korrosionsbeständigem Rotguss und die wartungsfreie Konstruktion unterstreichen die Qualität und Langlebigkeit dieses Produkts. Produktspezifikation Hersteller-Warengruppe: KEMPER Hygienesystem Hersteller-Produktgruppe: KHS Venturi Strömungsteiler Hersteller-Artikelnummer: 6500005000 Baulänge: 258 Bauhöhe: 187 Bautiefe: 291 Form: Durchgang mit geraden Abzweigen Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Entlüftung: nein Werkstoff: Bronze Geeignet für Glykol: nein Anzahl der Abzweige: 2 Mit Befestigungsmaterial: nein Länge Verteiler: 219 Venturidüse: dynamisch Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 90 Nenndurchmesser Anschluss 2: DN 50 Geeignet für Pressluft: nein Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Mit Isolierung: ja Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Mit Wandbefestigungsbügel: nein Nenndurchmesser Abzweigungen: DN 25 Abstand zwischen den Abzweigungen: 100 Mit Füßen: nein Mit Absperrventil: ja Mit Füll-/Entleerungshahn: nein Nenndurchmesser Anschluss 1: DN 50 Geeignet für Kühlwasser: nein Systemgebunden: nein Typenzulassung nach BBR/EKS: nein Trinkwasserkonform nach UBA: Ja
