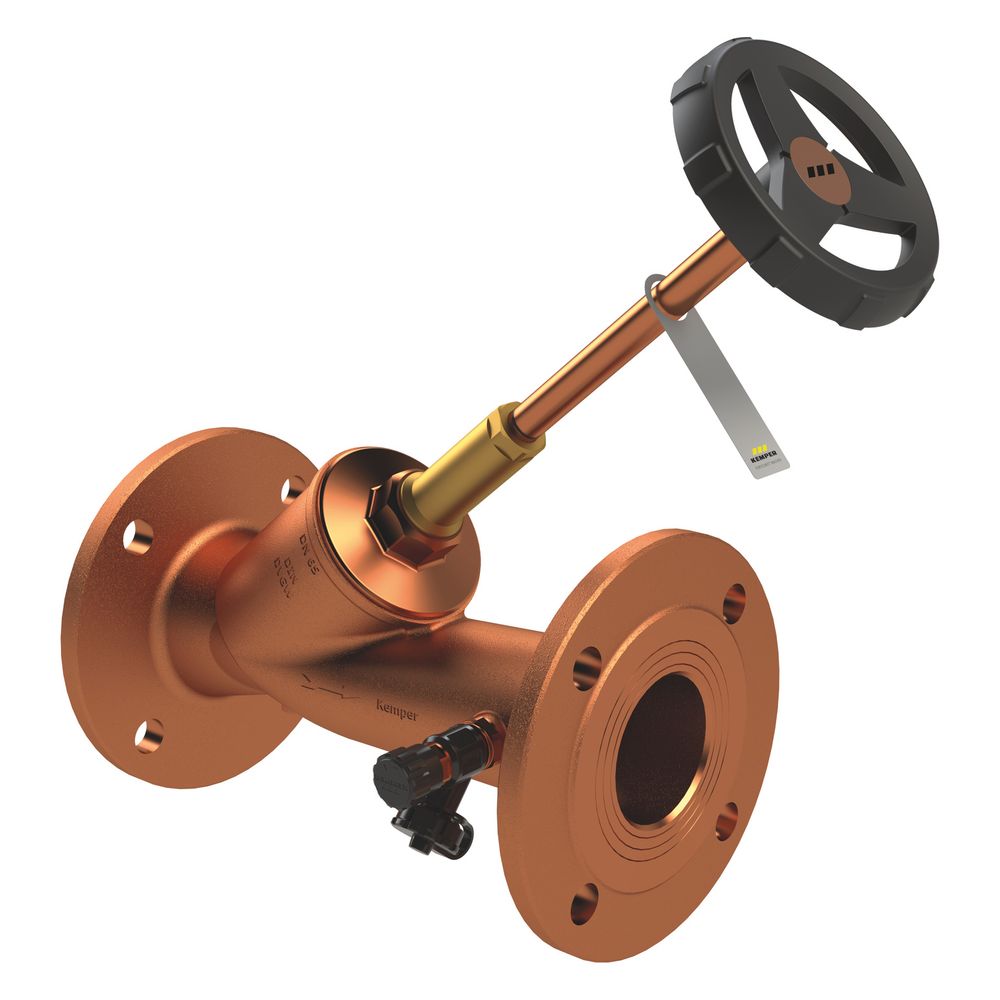

Kemper Kombi-rückflussverhinderer Mit Entleerventil, Flansch Dn 50, Pn 16, Rotguss, Figur 137 02

Kemper Kombi-Rückflussverhinderer mit Entleerventil, Flansch DN 50, PN 16, Rotguss, Figur 137 02 Der KEMPER Kombi-Rückflussverhinderer mit Entleerventil, Figur 137 02, ist eine robuste Sicherungsarmatur aus entzinkungsfreiem Rotguss für Flanschanschlüsse DN 50. Er ist für einen Betriebsdruck von PN 16 und eine maximale Betriebstemperatur von 100 °C ausgelegt. Dieses Freistrom-Ventil kombiniert eine zuverlässige Rückflusssicherung mit Absperrfunktion und einem seitlichen Entleerventil, wodurch es sich für den waagerechten und senkrechten Einbau in Trinkwasseranlagen eignet. Welche Materialien und Konstruktionsmerkmale zeichnen den Kombi-Rückflussverhinderer aus? Die mediumberührten Metallteile des KEMPER Kombi-Rückflussverhinderers bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Das Gehäuse ist aus Bronze gefertigt. Die wartungsfreie Spindelabdichtung ist mit einer selbstfettenden EPDM-Lippendichtung ausgestattet, während die Sitzdichtung ebenfalls aus EPDM besteht. Eine Edelstahl-Schließfeder sorgt für eine zuverlässige Rückflussverhinderung. Die totraumfreie Konstruktion bietet hygienische Vorteile und ist für den waagerechten und senkrechten Einbau geeignet. Welche Funktionen bietet der KEMPER Kombi-Rückflussverhinderer? Der Freistrom-Kombi-Rückflussverhinderer verfügt über eine Absperrfunktion und eine Offenstellungsanzeige. Das seitliche Entleerventil ist mit einem drehbaren Schlauchanschluss G 3/4 und einer Kappe versehen, was die Wartung und Entleerung erleichtert. Eine integrierte Prüfeinrichtung unterstützt die Überprüfung der Rückflussverhinderung und erhöht die Betriebssicherheit. Die Bedienung erfolgt über ein schwarzes Handrad. Welche Normen und Zulassungen erfüllt dieses Produkt? Der KEMPER Kombi-Rückflussverhinderer entspricht den DVGW-Bestimmungen sowie den Anforderungen des Umweltbundesamtes (UBA) für KTW und BWGL Metalle. Er erfüllt die DIN EN 13959-Bestimmungen und die DIN EN 558-1. Die Übereinstimmung ist durch die ÜA-Reg.-Nr. R-15.2.3-21-17048 und das WIEN-ZERT bestätigt. Die Rückflusssicherung ist nach EN 1717 als EA klassifiziert. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 100 °C Nenndurchmesser: DN 50 Werkstoff mediumberührte Metallteile: Rotguss Werkstoff Gehäuse: Bronze Anschluss: Flansch Rückflusssicherung nach EN 1717: EA Zeta-Wert: 2,3 Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handrad Der KEMPER Kombi-Rückflussverhinderer mit Entleerventil bietet eine zuverlässige und normgerechte Lösung für die Absicherung von Trinkwasserinstallationen. Seine robuste Konstruktion aus entzinkungsfreiem Rotguss, die EPDM-Dichtungen und die Eignung für Drücke bis PN 16 sowie Temperaturen bis 100 °C stellen eine hohe Betriebssicherheit sicher. Mit integrierter Absperrfunktion, Prüfeinrichtung und der Möglichkeit des waagerechten oder senkrechten Einbaus ist dieses Ventil eine flexible und langlebige Komponente für anspruchsvolle Anwendungen. Produktspezifikation Hersteller-Warengruppe: Sicherungsarmaturen Hersteller-Produktgruppe: Kombi-Rückflussverhinderer aus Rotguss Hersteller-Artikelnummer: 1370205000 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Rückflusssicherung nach EN 1717: EA Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: nein Zeta-Wert: 2,3 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 100 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: ja Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 220 Länge Handgriff/Durchmesser Handrad: 90 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: ja Mit Standanzeiger: nein Nenndurchmesser: DN 50 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Trinkwasserkonform nach UBA: Ja
