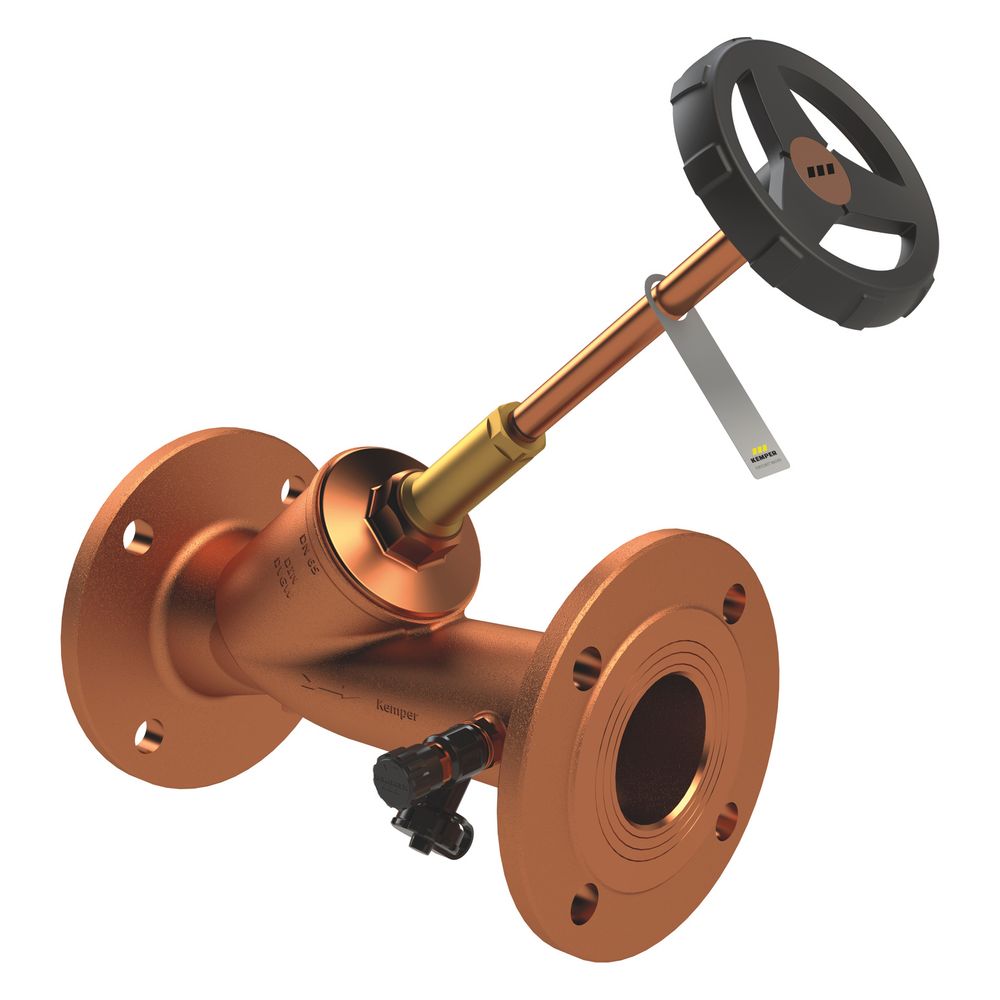

Kemper Kombi-rückflussverhinderer Mit Entleerventil, Flansch Dn 65, Pn 16, Rotguss, Figur 137 02

Kemper Kombi-Rückflussverhinderer mit Entleerventil, Flansch DN 65, PN 16, Rotguss, Figur 137 02 Der Kemper Kombi-Rückflussverhinderer mit Entleerventil, Figur 137 02, ist eine robuste Sicherungsarmatur für den Schutz von Trinkwasseranlagen. Er verfügt über Flanschanschlüsse DN 65, eine Druckstufe PN 16 und ist für den waagerechten sowie senkrechten Einbau geeignet. Dieses Bauteil bietet eine zuverlässige Absicherung gegen Rückfluss und ermöglicht gleichzeitig eine einfache Entleerung. Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen den Rückflussverhinderer aus? Die mediumberührten Metallteile des Kemper Kombi-Rückflussverhinderers bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch bei aggressivem Wasser seine Beständigkeit behält. Das Gehäuse ist aus Bronze gefertigt und unbehandelt. Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung sowie eine EPDM-Sitzdichtung stellen die zuverlässige Funktion sicher. Der Rückflussverhinderer ist totraumfrei konstruiert und verfügt über eine Edelstahl-Schließfeder. Welche Funktionen und Bedienmöglichkeiten bietet die Armatur? Der Freistrom-Kombi-Rückflussverhinderer ist mit einer Absperrfunktion ausgestattet und verfügt über eine Offenstellungsanzeige, die den Betriebszustand sichtbar macht. Ein seitliches Entleerventil mit drehbarem Schlauchanschluss G 3/4 und Kappe ermöglicht eine komfortable Entleerung. Eine integrierte Prüfeinrichtung dient der Funktionskontrolle. Die Bedienung erfolgt über ein schwarzes Handrad. Die Spindel und das Handrad sind ansteigend angeordnet. Für welche Einsatzbereiche und Normen ist der Rückflussverhinderer konzipiert? Der Kombi-Rückflussverhinderer ist für den Einsatz mit Flüssigkeiten ausgelegt und nicht für Gase geeignet. Er ist für eine maximale Mediumtemperatur von 100 °C und eine Druckstufe von PN 16 konzipiert. Die Konstruktion erlaubt den waagerechten und senkrechten Einbau. Die Rückflusssicherung entspricht der Schutzart EA nach EN 1717 und erfüllt die Anforderungen der DVGW-Bestimmungen, UBA KTW BWGL, UBA BWGL Metalle sowie der Normen DIN EN 13959 und DIN EN 558-1. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 100 °C Nenndurchmesser: DN 65 Werkstoff Gehäuse: Bronze Anschluss: Flansch Rückflusssicherung nach EN 1717: EA Zeta-Wert: 2,1 Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Höhe Handgriff/Handrad: 293 Länge Handgriff/Durchmesser Handrad: 120 Der Kemper Kombi-Rückflussverhinderer mit Entleerventil, Figur 137 02, bietet eine sichere und langlebige Lösung für die Trinkwasserinstallation. Die Fertigung aus korrosionsbeständigem Rotguss für mediumberührte Teile und die EPDM-Dichtungen tragen zu einer hohen Beständigkeit bei. Mit einem Nenndurchmesser von DN 65, einer Druckstufe PN 16 und einer maximalen Betriebstemperatur von 100 °C erfüllt dieses Bauteil hohe technische Anforderungen und ist vielseitig einsetzbar. Produktspezifikation Hersteller-Warengruppe: Sicherungsarmaturen Hersteller-Produktgruppe: Kombi-Rückflussverhinderer aus Rotguss Hersteller-Artikelnummer: 1370206500 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Rückflusssicherung nach EN 1717: EA Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: nein Zeta-Wert: 2,1 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 100 Spindel und/oder Handrad ansteigend: ja Mit Entleerungsventil: ja Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 293 Länge Handgriff/Durchmesser Handrad: 120 Ventilwinkel: 45 Mit Rückstromsicherung: ja Nenndurchmesser: DN 65 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
