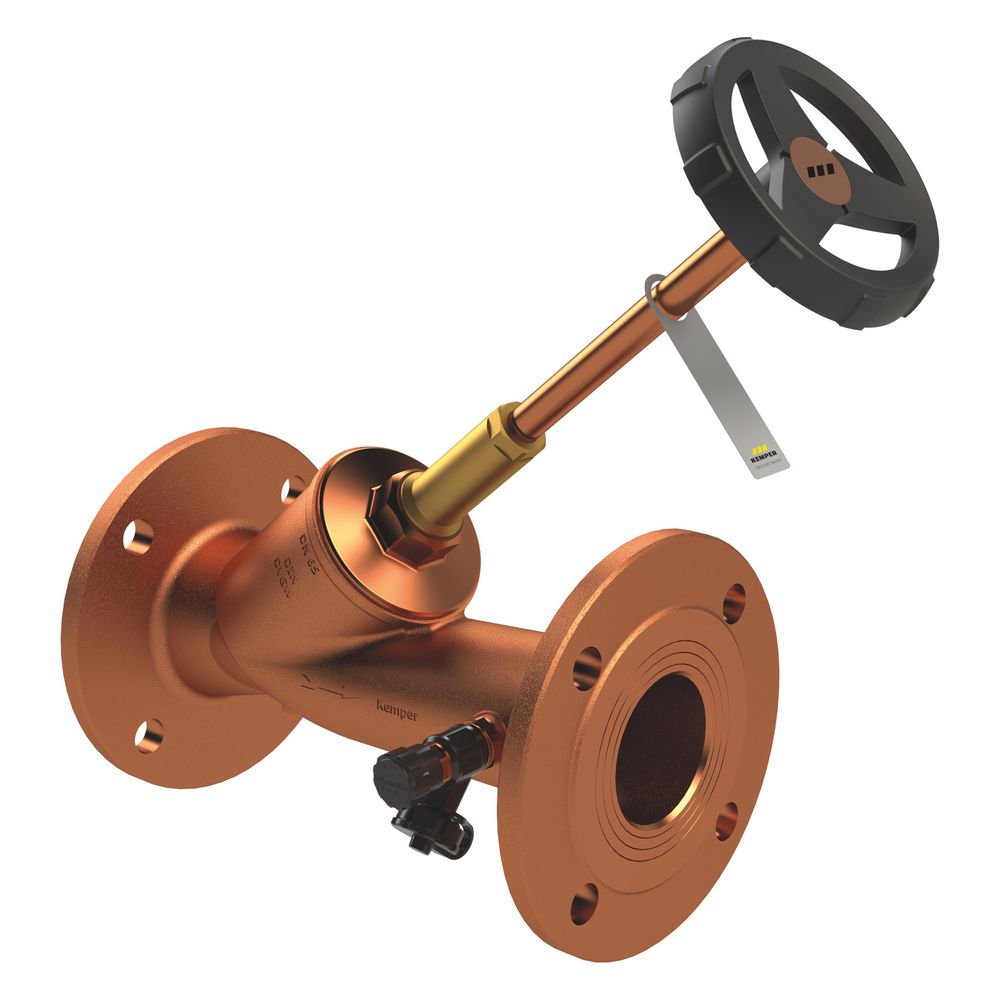

Kemper Kombi-rückflussverhinderer Mit Entleerventil, Flansch Dn 80, Pn 16, Rotguss, Figur 137 02

Kemper Kombi-Rückflussverhinderer mit Entleerventil, Flansch DN 80, PN 16, Rotguss, Figur 137 02 Der Kemper Kombi-Rückflussverhinderer mit Entleerventil, Flansch DN 80, PN 16, aus Rotguss ist eine robuste Sicherungsarmatur für Trinkwasserinstallationen. Er ist für den waagerechten und senkrechten Einbau geeignet und bietet eine zuverlässige Absicherung gegen Rückfließen. Dieses Freistrom-Ventil ist beständig gegen aggressives Wasser und ideal für Anwendungen, bei denen eine sichere Rückflusssicherung mit Absperrfunktion und Entleerungsmöglichkeit erforderlich ist. Welche Materialeigenschaften zeichnen den Kombi-Rückflussverhinderer aus? Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss , der auch bei aggressivem Wasser eine hohe Beständigkeit bietet. Das Gehäuse ist aus Bronze gefertigt. Eine EPDM-Sitzdichtung und eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung tragen zur Langlebigkeit und Dichtheit bei. Die primäre Spindeldichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Welche Funktionen und Ausstattungsmerkmale bietet das Ventil? Der Kombi-Rückflussverhinderer ist mit einem seitlichen Entleerventil ausgestattet, das einen drehbaren Schlauchanschluss G 3/4 und eine Kappe umfasst. Eine integrierte Prüfeinrichtung ermöglicht die einfache Kontrolle der Funktion. Der Rückflussverhinderer verfügt über eine Edelstahl-Schließfeder und ein schwarzes Handrad zur Bedienung. Das Design ist totraumfrei und bietet eine Absperrfunktion sowie eine Offenstellungsanzeige. Die Spindel und/oder das Handrad sind ansteigend. Welche Anschluss- und Einbaumöglichkeiten bietet das Gerät? Der Kombi-Rückflussverhinderer verfügt über Flanschanschlüsse an beiden Seiten (DN 80) mit einer Druckstufe von PN 16. Er ist für den waagerechten und senkrechten Einbau geeignet, was flexible Installationsmöglichkeiten bietet. Das Ventil ist für Flüssigkeiten geeignet, jedoch nicht für Gase. Welche Normen und Zulassungen erfüllt der Rückflussverhinderer? Das Produkt entspricht den DVGW-Bestimmungen sowie den Anforderungen des Umweltbundesamtes (UBA) für KTW und BWGL Metalle. Es erfüllt die DIN EN 13959-Bestimmungen und DIN EN 558-1. Die ÜA-Registrierungsnummer lautet R-15.2.3-21-17048, und das Produkt ist WIEN-ZERT zertifiziert. Die Rückflusssicherung erfolgt nach EN 1717 als EA-Typ. Technische Daten Nenndurchmesser: DN 80 Druckstufe: PN 16 Max. Betriebstemperatur: 100 °C Werkstoff Gehäuse: Bronze Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handrad Geeignet für Flüssigkeiten: ja Zeta-Wert: 3,8 Höhe Handgriff/Handrad: 326 Länge Handgriff/Durchmesser Handrad: 120 Der Kemper Kombi-Rückflussverhinderer Figur 137 02 aus Rotguss stellt eine zuverlässige Lösung für die Sicherung von Trinkwasserinstallationen dar. Mit einer Druckstufe PN 16 und einem Nenndurchmesser DN 80 ist er für anspruchsvolle Anwendungen geeignet. Die maximale Betriebstemperatur von 100 °C und die Beständigkeit gegen aggressives Wasser unterstreichen die Robustheit dieses Ventils und tragen zu einem sicheren Betrieb bei. Produktspezifikation Hersteller-Warengruppe: Sicherungsarmaturen Hersteller-Produktgruppe: Kombi-Rückflussverhinderer aus Rotguss Hersteller-Artikelnummer: 1370208000 Oberflächenschutz: unbehandelt Anschluss 1: Flansch Anschluss 2: Flansch Werkstoff des Gehäuses: Bronze Bedienung: Handrad Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Rückflusssicherung nach EN 1717: EA Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: nein Zeta-Wert: 3,8 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 100 Spindel und/oder Handrad ansteigend: ja Mit Entleerungsventil: ja Freistrom: ja Druckstufe Flansch: PN 16 Höhe Handgriff/Handrad: 326 Länge Handgriff/Durchmesser Handrad: 120 Ventilwinkel: 45 Mit Rückstromsicherung: ja Nenndurchmesser: DN 80 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
