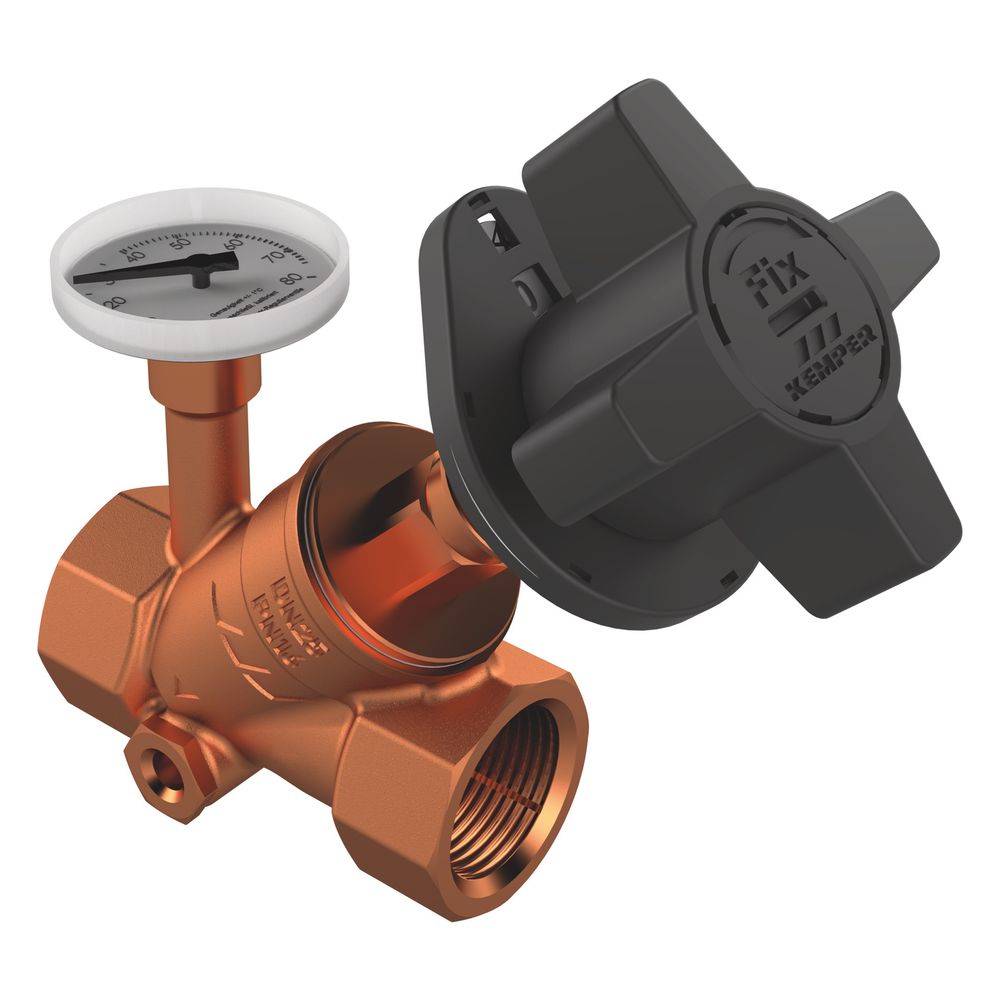

Kemper Multi-fix-plus Regulierventil Manuell Mit Entleerstopfen Und Thermometer, Dn 32 Ig, Pn 16, Figur 151 06

Kemper Multi-Fix-Plus Regulierventil manuell mit Entleerstopfen und Thermometer, DN 32 IG, PN 16, Figur 151 06 Das Kemper Multi-Fix-Plus Regulierventil, Figur 151 06, ist ein manuelles Zirkulations-Regulierventil mit Entleerstopfen und Thermometer. Es ist für den hydraulischen, fixen Strangabgleich in Anlagen mit warmem Trinkwasser, Leitungswasser und Heizungswasser konzipiert. Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, bietet es eine hohe Beständigkeit gegen aggressives Wasser und ist für eine Druckstufe von PN 16 sowie eine maximale Betriebstemperatur von 100 °C ausgelegt. Wie ist das Kemper Multi-Fix-Plus Regulierventil konstruiert? Die mediumberührten Metallteile des Regulierventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch aggressiven Medien standhält. Das Gehäuse ist aus Bronze gefertigt. Eine PTFE-Sitzdichtung und eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung sichern die Dichtheit und Funktionalität. Das Ventil verfügt über Innengewinde (konisch BSPT-Rc nach ISO 7-1 / EN 10226-1) an beiden Anschlüssen mit einer Länge von jeweils 21,4 mm. Die Konstruktion ist totraumfrei. Welche Funktionen und Ausstattungsmerkmale bietet das Ventil? Das Ventil ist für die manuelle Bedienung ausgelegt und mit einem Handrad mit einem Durchmesser von 75,5 mm ausgestattet. Es verfügt über einen Entleerstopfen zur einfachen Entleerung und ist absperrbar, wobei die einmal vorgenommene Einstellung fixiert bleibt. Eine Stellungsanzeige informiert über die aktuelle Ventilstellung. Zudem ist eine Aufnahme für einen Temperaturfühler Pt1000 integriert, und ein Thermometer ist im Lieferumfang enthalten. Der hydraulische Abgleich erfolgt statisch. Für welche Anwendungen und Normen ist das Ventil geeignet? Das Multi-Fix-Plus Regulierventil ist für den statischen hydraulischen Abgleich in Trinkwasser-, Leitungs- und Heizungsanlagen konzipiert. Es erfüllt zahlreiche Zulassungen und Normen, darunter DVGW , ÖVGW , SVGW , WRAS und KIWA . Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle sowie der DIN EN 1213 . Die Eignung für Anlagen nach DVGW-Arbeitsblatt W 551/W 553 und DIN 1988-300 ist gegeben. Eine ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT sind ebenfalls vorhanden. Technische Daten Nenndurchmesser: DN 32 Druckstufe: PN 16 Maximale Betriebstemperatur: 100 °C Kvs-Wert: 15,56 Werkstoff Gehäuse: Bronze Hydraulischer Abgleich: statisch Bedienhöhe: 130,5 mm Durchmesser Handrad: 75,5 mm Länge Anschluss: 21,4 mm (pro Anschluss) Winkel der Spindel: 45° Das Kemper Multi-Fix-Plus Regulierventil, Figur 151 06, bietet eine zuverlässige und präzise Lösung für den hydraulischen Strangabgleich in verschiedenen Wassersystemen. Mit seiner robusten Bauweise aus korrosionsbeständigem Rotguss, der Druckstufe PN 16 und einer maximalen Betriebstemperatur von 100 °C ist es für anspruchsvolle Anwendungen geeignet. Die Ausstattung mit Entleerstopfen und Thermometer sowie die zahlreichen Zulassungen unterstreichen die Qualität und Funktionalität dieses Ventils. Lieferumfang 1x Kemper Multi-Fix-Plus Regulierventil 1x Thermometer Produktspezifikation Hersteller-Warengruppe: Regulierarmaturen Hersteller-Produktgruppe: MULTI-FIX Hersteller-Artikelnummer: 1510603200 Oberflächenschutz: unbehandelt Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Werkstoff des Gehäuses: Bronze Mit Thermometer: ja Geeignet für Handbedienung: ja Durchmesser Handrad: 75,5 Hydraulischer Abgleich: statisch Druckstufe Artikel: PN 16 Mit Entleerungsventil: ja Mit verlängerten Messnippeln: nein Thermostatisch: nein Druckstufe Flansch: PN 16 Länge Anschluss 1: 21,4 Länge Anschluss 2: 21,4 Winkel der Spindel: 45 Mit Messanschluss: ja Mit Impulsleitungsanschluss: nein Mit Isolierung: nein Geeignet für warmes Trinkwasser: ja Geeignet für Leitungswasser: ja Geeignet für Heizungswasser: nein Bedienhöhe: 130,5 Kvs-Wert: 15,56 Mit Standanzeiger: nein Mit Messnippel: nein Motorgesteuert: nein Nenndurchmesser: DN 32 Trinkwasserkonform nach UBA: Ja
