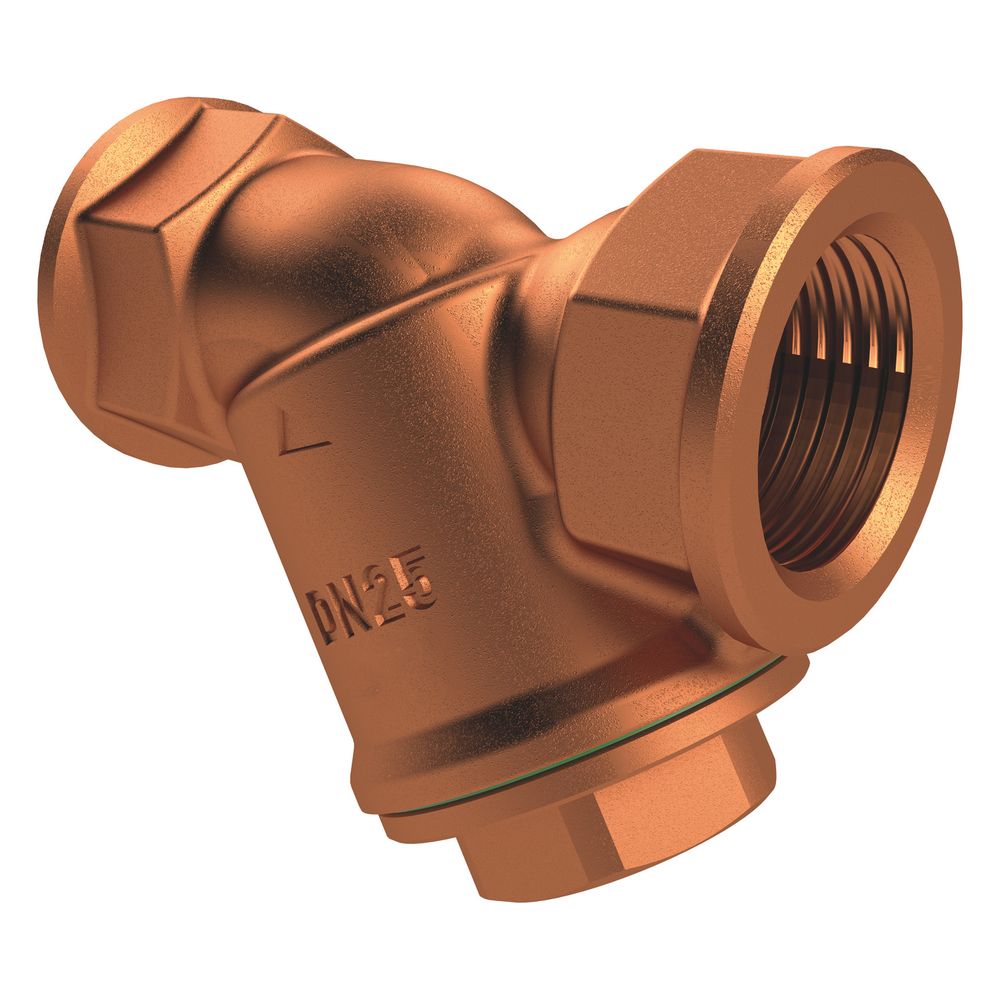

Kemper Schrägsitz-schmutzfänger, Dn 15 Ig, Pn 16, Rotguss, Figur 602 00

Kemper Schrägsitz-Schmutzfänger, DN 15 IG, PN 16, Rotguss, Figur 602 00 Der Kemper Schrägsitz-Schmutzfänger, Figur 602 00, ist eine robuste Armatur aus Bronze mit einem Nenndurchmesser von DN 15 und einer Druckstufe von PN 16. Ausgestattet mit einem Innengewinde und einem leicht austauschbaren Doppelsiebeinsatz aus Edelstahl, ist dieser Schmutzfänger für den waagerechten und senkrechten Einbau geeignet. Er ist für eine maximale Betriebstemperatur von 200 °C ausgelegt und dient dem effektiven Schutz von Rohrleitungssystemen vor Verunreinigungen. Wie ist der Schmutzfänger konstruiert und welche Materialien werden verwendet? Der Schrägsitz-Schmutzfänger verfügt über ein Gehäuse aus Bronze mit unbehandelter Oberfläche und ist mit einem geschraubten Deckel ausgestattet. Das Filterelement besteht aus rostfreiem Edelstahl und ist als leicht austauschbarer Doppelsiebeinsatz ausgeführt. Die Maschenweite des äußeren Stützsiebs beträgt 0,6 mm, während das Innensieb eine feinere Maschenweite von 0,3 mm aufweist. Diese Konstruktion sorgt für eine effektive Filtration von Schmutzpartikeln und schützt die nachgeschalteten Anlagenteile. Welche Anschluss- und Einbaumöglichkeiten bietet der Schmutzfänger? Der Schmutzfänger ist mit konischem Innengewinde nach BSPT-Rc (ISO 7-1 / EN 10226-1) ausgestattet und hat einen Nenndurchmesser von DN 15. Die Armatur ist für den Einbau in waagerechter und senkrechter Lage geeignet, was eine flexible Integration in verschiedene Rohrleitungssysteme ermöglicht. Welche technischen Leistungswerte sind relevant für den Einsatz? Der Schmutzfänger ist für eine Druckstufe von PN 16 ausgelegt und kann Medien mit einer Temperatur von bis zu 200 °C dauerhaft verarbeiten. Der Kvs-Wert beträgt 4,6, was den Durchfluss bei einem Druckverlust von 1 bar beschreibt. Der Zeta-Wert liegt bei 3,8 und gibt den hydraulischen Widerstand an. Diese Werte sind entscheidend für die Auslegung und den effizienten Betrieb der Anlage. Technische Daten Nenndurchmesser: DN 15 Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Druckstufe: PN 16 Max. Betriebstemperatur: 200 °C Werkstoff Gehäuse: Bronze Material Filterelement: rostfreier Stahl Maschenweite äußeres Stützsieb: 0,6 mm Maschenweite Innensieb: 0,3 mm Kvs-Wert: 4,6 Zeta-Wert: 3,8 Der Kemper Schrägsitz-Schmutzfänger, Figur 602 00, bietet mit seinem robusten Bronzegehäuse, dem feinmaschigen Doppelsiebeinsatz aus Edelstahl und der Druckstufe PN 16 eine zuverlässige Lösung zum Schutz von Rohrleitungssystemen. Die flexible Einbaumöglichkeit und die hohe Temperaturbeständigkeit bis 200 °C machen ihn zu einer vielseitigen Komponente für den Einsatz in Heizungs- und Sanitäranlagen. Produktspezifikation Hersteller-Warengruppe: sonstige Armaturen Hersteller-Produktgruppe: Schmutzfänger Hersteller-Artikelnummer: 6020001500 Oberflächenschutz: unbehandelt Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Werkstoff des Gehäuses: Bronze Deckelbefestigung: geschraubt Zeta-Wert: 3,8 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 200 Druckstufe Flansch: PN 16 Länge Anschluss 1: 12 Länge Anschluss 2: 12 Material Filterelement: rostfreier Stahl Höhe Filtergehäuse: 40 Kvs-Wert: 4,6 Nenndurchmesser: DN 15 Trinkwasserkonform nach UBA: Ja
