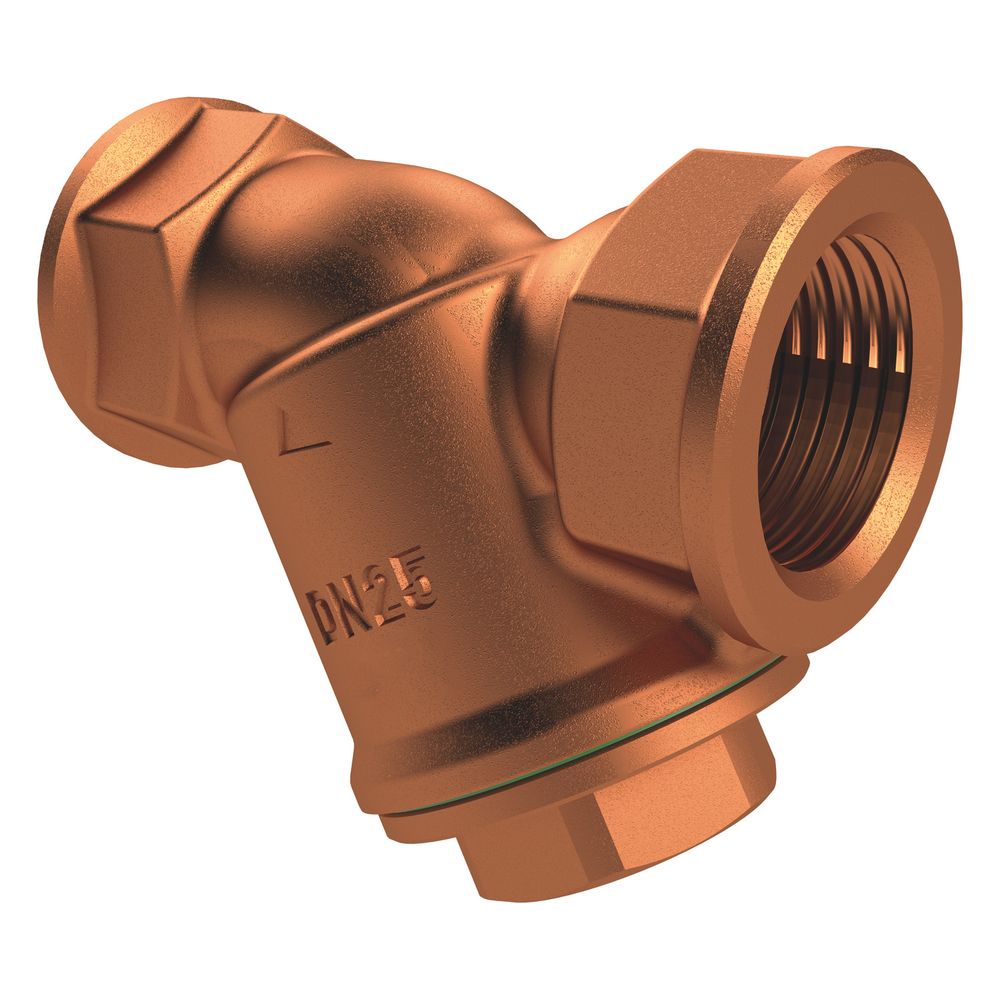

Kemper Schrägsitz-schmutzfänger, Dn 20 Ig, Pn 16, Rotguss, Figur 602 00

Kemper Schrägsitz-Schmutzfänger, DN 20 IG, PN 16, Rotguss, Figur 602 00 Der Kemper Schrägsitz-Schmutzfänger, Figur 602 00, ist ein robustes Armaturenelement aus Rotguss mit Innengewinde und einem Nenndurchmesser von DN 20. Er ist für Betriebsdrücke bis PN 16 und Mediumtemperaturen bis 200 °C ausgelegt. Ausgestattet mit einem leicht austauschbaren Doppelsiebeinsatz aus Edelstahl, eignet er sich für den waagerechten und senkrechten Einbau in Rohrleitungssystemen, um Verunreinigungen zuverlässig zurückzuhalten. Wie ist der Schmutzfänger konstruiert und welche Materialien werden verwendet? Das Gehäuse des Schrägsitz-Schmutzfängers besteht aus Bronze und verfügt über eine geschraubte Deckelbefestigung. Das Filterelement ist ein leicht austauschbarer Doppelsiebeinsatz aus rostfreiem Edelstahl. Dieser Einsatz umfasst ein äußeres Stützsieb mit einer Maschenweite von 0,6 mm und ein feineres Innensieb mit 0,3 mm Maschenweite, was eine effektive Filtration von Schmutzpartikeln sicherstellt. Für welche Einbaulagen und Anschlussarten ist der Schmutzfänger geeignet? Der Schmutzfänger ist flexibel für den Einbau in waagerechten und senkrechten Rohrleitungen konzipiert. Der Anschluss erfolgt über ein Innengewinde konisch nach BSPT-Rc (ISO 7-1 / EN 10226-1), was eine sichere und dichte Verbindung in gängigen Rohrsystemen ermöglicht. Das Produkt erfüllt die Anforderungen nach UBA BWGL Metalle und ist ÜA-Reg.-Nr. R-15.2.3-21-17048 sowie WIEN-ZERT zertifiziert. Welche technischen Leistungsmerkmale zeichnen den Schmutzfänger aus? Dieser Schmutzfänger ist für eine Druckstufe von PN 16 ausgelegt und kann Mediumtemperaturen bis maximal 200 °C dauerhaft standhalten. Der Kvs-Wert beträgt 7,5, was auf einen guten Durchfluss bei geringem Druckverlust hinweist. Der Zeta-Wert liegt bei 4,5. Die Höhe des Filtergehäuses beträgt 50 mm und die Anschlusslängen jeweils 14 mm. Technische Daten Nenndurchmesser: DN 20 Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Werkstoff Gehäuse: Bronze Material Filterelement: rostfreier Stahl Maschenweite äußeres Stützsieb: 0,6 mm Maschenweite Innensieb: 0,3 mm Druckstufe: PN 16 Max. Betriebstemperatur: 200 °C Kvs-Wert: 7,5 Zeta-Wert: 4,5 Der Kemper Schrägsitz-Schmutzfänger Figur 602 00 bietet mit seinem robusten Gehäuse aus Rotguss und dem feinmaschigen Doppelsiebeinsatz aus Edelstahl eine zuverlässige Lösung zur Filtration von Rohrmedien. Mit einer Druckstufe von PN 16 und der Eignung für Betriebstemperaturen bis 200 °C ist er eine effiziente Komponente für den Schutz von Rohrleitungssystemen und zeichnet sich durch einfache Wartung und flexible Einbaumöglichkeiten aus. Produktspezifikation Hersteller-Warengruppe: sonstige Armaturen Hersteller-Produktgruppe: Schmutzfänger Hersteller-Artikelnummer: 6020002000 Oberflächenschutz: unbehandelt Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Werkstoff des Gehäuses: Bronze Deckelbefestigung: geschraubt Zeta-Wert: 4,5 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 200 Druckstufe Flansch: PN 16 Länge Anschluss 1: 14 Länge Anschluss 2: 14 Maschenweite Filterelement: 0,6 Mit Dauermagnet: nein Material Filterelement: rostfreier Stahl Höhe Filtergehäuse: 50 Kvs-Wert: 7,5 Mit Ablassmöglichkeit (Anschluss): nein Mit Kupplung: nein Nenndurchmesser: DN 20 Trinkwasserkonform nach UBA: Ja
