Kemper Standard Freistrom-absperrventil Ohne Entleerung Sanpress-verschraubung Dn 50/54, Pn 16, Rotguss/messing, Figur 174 30 Vt

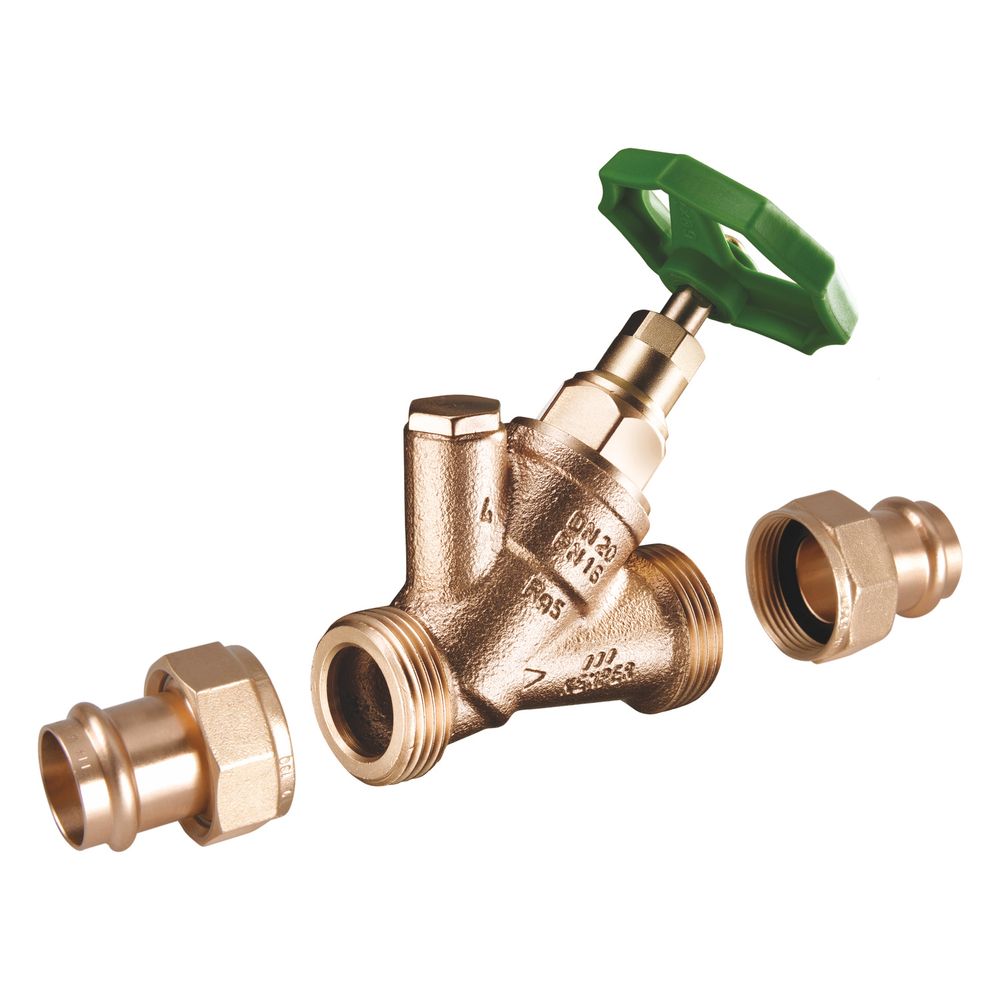

Kemper Standard Freistrom-Absperrventil ohne Entleerung Sanpress-Verschraubung DN 50/54, PN 16, Rotguss/Messing, Figur 174 30 VT Das Kemper Standard Freistrom-Absperrventil Figur 174 30 VT ist ein robustes Ventil aus Rotguss und Messing, das für den Einsatz in Rohrleitungssystemen mit Sanpress-Verschraubungen für DN 50/54 konzipiert ist. Es bietet eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 110 °C. Die wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung und die totraumfreie Konstruktion ermöglichen eine zuverlässige Absperrung von Flüssigkeiten. Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus? Das Gehäuse des Absperrventils besteht aus Rotguss , während das Oberteil aus Messing gefertigt ist. Diese Materialkombination ermöglicht eine hohe Beständigkeit und Langlebigkeit. Das Spindelgewinde ist außerhalb des Mediums positioniert, um direkten Kontakt mit der durchfließenden Flüssigkeit zu vermeiden. Ein grünes Handrad ermöglicht die manuelle Bedienung. Die totraumfreie Konstruktion minimiert Ablagerungen und Verunreinigungen im Ventil. Für welche Rohrleitungssysteme ist das Ventil geeignet? Das Absperrventil ist mit Rotguss-Pressverschraubungen ausgestattet, die speziell für Viega Edelstahlrohr SANPRESS und Kupferrohr PROFIPRESS konzipiert sind. Die Anschlüsse sind als Pressmuffen ausgeführt und ermöglichen eine sichere und dichte Verbindung in entsprechenden Rohrleitungssystemen. Wie ist die Dichtung und Funktion des Absperrventils? Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung sorgt für eine zuverlässige Funktion ohne zusätzlichen Wartungsaufwand. Das Ventil ist ohne Entleerung ausgeführt, und eine nachträgliche Entleerung ist nicht nachrüstbar. Das Spindelgewinde befindet sich außerhalb des Mediums, was die Dichtheit verbessert und die Wartung erleichtert. Welche Normen und Zulassungen erfüllt das Absperrventil? Das Kemper Absperrventil verfügt über eine DVGW-Zulassung und entspricht den Anforderungen nach UBA BWGL Metalle . Für Nenndurchmesser bis DN 32 ist eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vorhanden. Weitere Zulassungen umfassen DIN EN 1213 , die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT, was die Einhaltung relevanter Standards und Normen bestätigt. Welche technischen Spezifikationen bietet das Ventil? Dieses Freistrom-Absperrventil ist für eine Druckstufe PN 16 ausgelegt und kann bei einer maximalen Betriebstemperatur von 110 °C eingesetzt werden. Es besitzt einen Zeta-Wert von 1,4. Die Länge des Handgriffs oder der Durchmesser des Handrades beträgt 90 mm. Der Ventilwinkel und der Winkel der Spindel liegen bei jeweils 45 Grad. Das Design ist freistromoptimiert, und die Spindel oder das Handrad sind ansteigend ausgeführt. Das Ventil ist für Flüssigkeiten geeignet, jedoch nicht für Gase oder Dampf. Technische Daten Druckstufe: PN 16 Max. Betriebstemperatur: 110 °C Nenndurchmesser: DN 50 Werkstoff Gehäuse: Rotguss (Bronze) Werkstoff Oberteil: Messing Anschlussart: Pressmuffe Spindelgewinde: Außerhalb des Mediums Zeta-Wert: 1,4 Bedienung: Handrad Mit Entleerungsventil: Nein Das Kemper Standard Freistrom-Absperrventil Figur 174 30 VT bietet eine zuverlässige Lösung für Absperraufgaben in Flüssigkeitsleitungen. Die Kombination aus Rotguss-Gehäuse und Messing-Oberteil ermöglicht Robustheit und Langlebigkeit. Mit einer Druckstufe PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für anspruchsvolle Anwendungen geeignet. Die DVGW-Zulassung und die wartungsfreie Spindelabdichtung unterstreichen die hohe Qualität und Betriebssicherheit dieser Armatur. Lieferumfang 1x Kemper Standard Freistrom-Absperrventil 1x Set Rotguss-Pressverschraubungen Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: STANDARD Freistrom-Absperrventile Hersteller-Artikelnummer: 17430054VT Oberflächenschutz: unbehandelt Anschluss 1: Pressmuffe Anschluss 2: Pressmuffe Werkstoffgüte: Bronze (Rg 5) Werkstoff des Gehäuses: Bronze Bedienung: Handrad Rechtwinklige Ausführung: nein Geeignet für Flüssigkeiten: ja Geeignet für Gase: nein Edelstahlsitzring: nein Unter Druck austauschbare Spindelabdichtung: nein Spindelgewinde außerhalb des Mediums: ja Zeta-Wert: 1,4 Druckstufe Artikel: PN 16 Max. Mediumtemperatur (Dauerbetrieb): 110 Spindel und/oder Handrad ansteigend: ja Balgventil: nein Mit Entleerungsventil: nein Selbstverschließend: nein Freistrom: ja Druckstufe Flansch: PN 16 Länge Handgriff/Durchmesser Handrad: 90 Ventilwinkel: 45 Winkel der Spindel: 45 Geeignet für Dampf: nein Mit Rückstromsicherung: nein Mit Standanzeiger: nein Nenndurchmesser: DN 50 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Federschließend (NC): nein Federöffnend (NO): nein Konturcode: SC Trinkwasserkonform nach UBA: Ja
