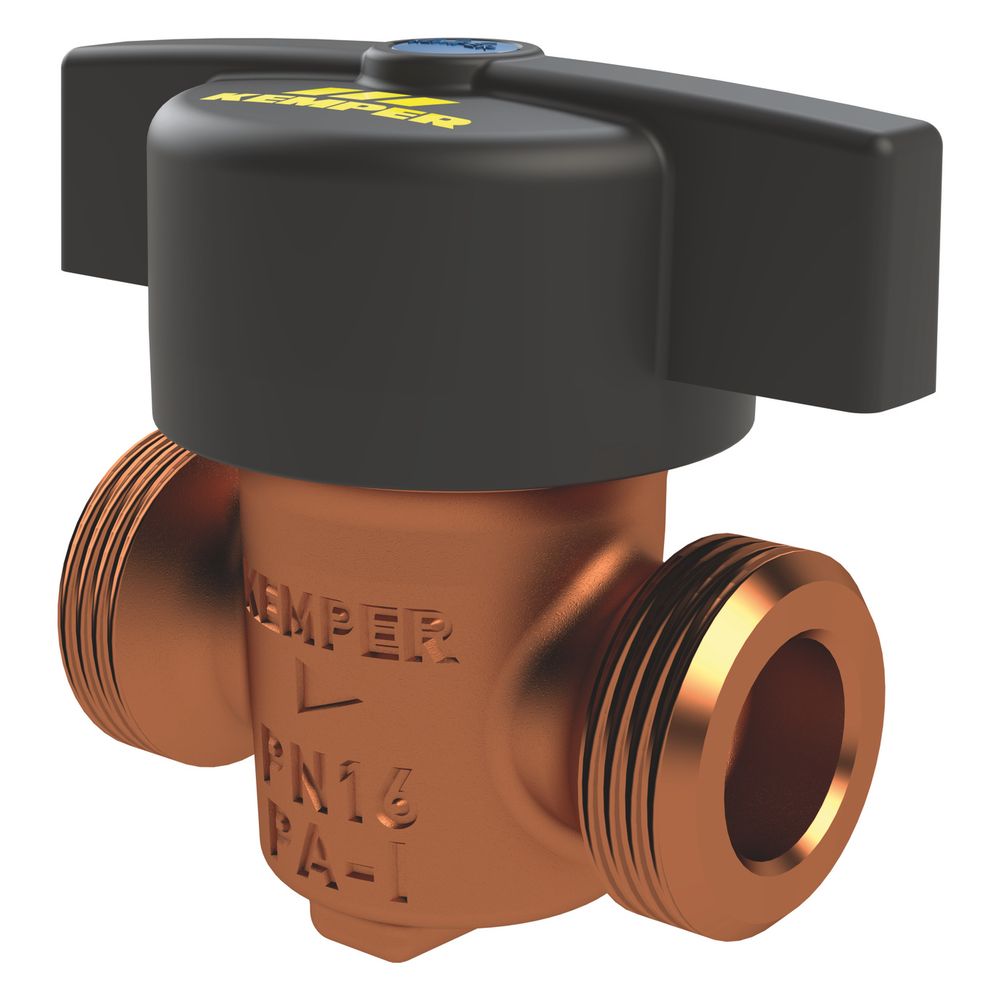

Kemper Vav Vollstrom-absperrventil Mit Bediengriff, Dn 20 Ag, Pn 16, Rotguss, Figur 386 0g

Kemper VAV Vollstrom-Absperrventil mit Bediengriff, DN 20 AG, PN 16, Rotguss, Figur 386 0G Das Kemper VAV Vollstrom-Absperrventil mit Bediengriff (Figur 386 0G) ist ein robustes und druckverlustarmes Ventil aus Rotguss. Es ist speziell für Anwendungen konzipiert, die eine zuverlässige Absperrung in Systemen mit aggressivem Wasser erfordern. Mit einem Nenndurchmesser von DN 20 und einer Druckstufe von PN 16 bietet es eine hohe Leistungsfähigkeit und Langlebigkeit. Welche Materialeigenschaften zeichnen das Kemper VAV Absperrventil aus? Für eine lange Lebensdauer und hohe Beständigkeit sind alle mediumberührten Metallteile des Kemper VAV Vollstrom-Absperrventils aus entzinkungsfreiem und korrosionsbeständigem Rotguss gefertigt. Dieses Material ist besonders widerstandsfähig gegenüber aggressivem Wasser. Das Gehäuse, die Spindel und der Schließkörper bestehen aus Bronze, während die Dichtungen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) eine zuverlässige Abdichtung ermöglichen. Wie ist die Konstruktion des VAV Vollstrom-Absperrventils gestaltet? Das Ventil verfügt über ein Gehäuse mit Volldurchgang, was zu einem äußerst geringen Druckverlust beiträgt. Die 1-teilige Gehäusekonstruktion und das herausnehmbare Innenoberteil (TOP-ENTRY) erleichtern Wartungsarbeiten. Der Bediengriff ist um 90 Grad drehbar und die totraumfreie Bauweise verhindert Ablagerungen im Ventil. Welche Anschlussarten und Bedienmöglichkeiten bietet das Ventil? Das Kemper VAV Vollstrom-Absperrventil ist an beiden Anschlüssen mit zylindrischen Außengewinden (BSPP nach ISO 228-1) ausgestattet, jeweils mit einem Nenndurchmesser von DN 20. Die einfache Bedienung erfolgt über einen Handgriff, der eine präzise Steuerung des Absperrventils durch eine 90-Grad-Drehung ermöglicht. Welche Normen und Zulassungen erfüllt das Ventil? Das Ventil erfüllt zahlreiche wichtige Normen und Zulassungen, die seine Qualität und Sicherheit bestätigen. Dazu gehören die DVGW-Zulassung , WRAS-Zulassung und KIWA UK Zulassung . Es entspricht den Anforderungen nach UBA KTW BWGL und DVGW-Arbeitsblatt W 570 sowie UBA BWGL Metalle . Bis DN 32 besitzt es eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 und entspricht der DIN EN 13828 . Weitere Zulassungen sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Für welche Betriebsbedingungen ist das Ventil ausgelegt? Das Kemper VAV Vollstrom-Absperrventil ist für eine Druckstufe von PN 16 konzipiert und kann bei einer maximalen Betriebstemperatur von 90 °C eingesetzt werden. Diese Eigenschaften machen es zu einer zuverlässigen Komponente für anspruchsvolle Anwendungen in Heizungs-, Kühl- und Trinkwassersystemen. Technische Daten Nenndurchmesser: DN 20 Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Werkstoff Gehäuse: Bronze (Rotguss) Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1) Gehäusekonstruktion: 1-teilig Volldurchgang: Ja Bedienung: Handgriff, 90 Grad drehbar Das Kemper VAV Vollstrom-Absperrventil Figur 386 0G bietet eine zuverlässige Lösung für Absperranwendungen in der Haustechnik. Seine Konstruktion aus entzinkungsfreiem Rotguss und Bronze in Kombination mit EPDM-Dichtungen bietet Beständigkeit und eine lange Lebensdauer. Mit einem Volldurchgang, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C ist es eine robuste Komponente für anspruchsvolle Installationen. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: VAV Vollstrom-Absperrventile Hersteller-Artikelnummer: 3860G02000 Ausführung: gerade Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1) Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1) Werkstoff des Gehäuses: Bronze Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handgriff Oberflächenschutz Kugel: ohne Druckstufe Artikel: PN 16 Nenndurchmesser Anschluss 2: DN 20 Druckstufe Flansch: PN 16 Gehäusekonstruktion: 1-teilig Volldurchgang: ja Länge Handgriff: 90 Material Spindel: Bronze Nenndurchmesser Anschluss 1: DN 20 Oberflächenschutz Gehäuse: ohne Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material Kugel: Bronze Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
