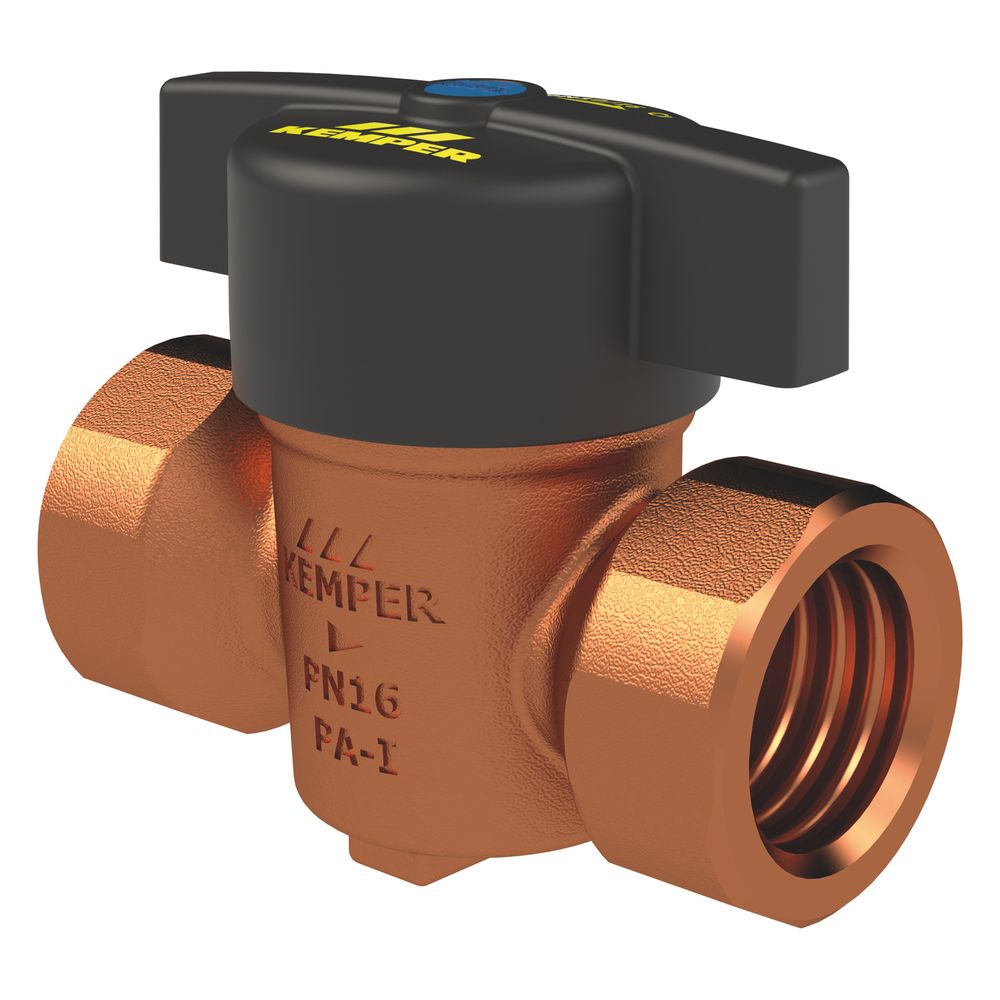

Kemper Vav Vollstrom-absperrventil Mit Bediengriff, Dn 25 Ig, Pn 16, Rotguss, Figur 385 00

Kemper VAV Vollstrom-Absperrventil mit Bediengriff, DN 25 IG, PN 16, Rotguss, Figur 385 00 Das Kemper VAV Vollstrom-Absperrventil mit Bediengriff, Figur 385 00, ist ein druckverlustarmes Ventil aus Rotguss, das für den Einsatz in Trinkwasser- und Heizungsanlagen konzipiert wurde. Es zeichnet sich durch korrosionsbeständige Materialien, einen Volldurchgang und vielseitige Zulassungen aus, um eine zuverlässige Absperrung bei hohem Durchfluss zu ermöglichen. Welche Konstruktion und Materialien zeichnen das Ventil aus? Das Kemper VAV Vollstrom-Absperrventil verfügt über ein Gehäuse mit Volldurchgang, das einen nahezu ungehinderten Durchfluss ermöglicht. Die mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Die Gehäusekonstruktion ist einteilig und sorgt für Stabilität. Das Ventil ist totraumfrei konstruiert, was die Hygieneanforderungen in Trinkwasseranlagen unterstützt. Wie wird das Ventil angeschlossen und bedient? Das Ventil ist mit Innengewindeanschlüssen ausgestattet: Anschluss 1 ist als zylindrisches Innengewinde (BSPT-Rp nach ISO 7-1 / EN 10226-1) ausgeführt, während Anschluss 2 ein konisches Innengewinde (BSPT-Rc nach ISO 7-1 / EN 10226-1) besitzt. Das herausnehmbare Innenoberteil (TOP-ENTRY) erleichtert die Wartung. Ein EPDM-Dichtungskörper und ein Rotguss-Schließkörper sind integriert. Die Spindel und die Kugel bestehen aus Bronze, die Dichtungen aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Der Bediengriff ist um 90 Grad drehbar und ermöglicht eine einfache Handbetätigung. Welche Normen und Zulassungen erfüllt das Absperrventil? Das Kemper VAV Vollstrom-Absperrventil erfüllt zahlreiche nationale und internationale Standards. Es besitzt eine DVGW-Zulassung , WRAS-Zulassung und KIWA UK Zulassung . Weiterhin entspricht es den Anforderungen nach UBA KTW BWGL , dem DVGW-Arbeitsblatt W 570 und UBA BWGL Metalle . Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Weitere Zertifizierungen umfassen DIN EN 13828 , die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT . Technische Daten Nenndurchmesser: DN 25 Druckstufe: PN 16 Max. Betriebstemperatur: 90 °C Werkstoff Gehäuse: Rotguss Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handgriff, 90° drehbar Gehäusekonstruktion: 1-teilig Volldurchgang: Ja Schallschutzzulassung: DIN EN ISO 3822 Klasse 1 (bis DN 32) Das Kemper VAV Vollstrom-Absperrventil, Figur 385 00, bietet eine zuverlässige und langlebige Lösung für die Absperrung von Medien in Wasserinstallationen. Mit einem Nenndurchmesser von DN 25, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C ist dieses Rotgussventil für anspruchsvolle Anwendungen geeignet. Die korrosionsbeständigen Materialien und der Volldurchgang stellen eine effiziente und hygienische Funktion sicher. Produktspezifikation Hersteller-Warengruppe: Absperrarmaturen Hersteller-Produktgruppe: VAV Vollstrom-Absperrventile Hersteller-Artikelnummer: 3850002500 Ausführung: gerade Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) Werkstoff des Gehäuses: Bronze Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Bedienung: Handgriff Oberflächenschutz Kugel: ohne Druckstufe Artikel: PN 16 Nenndurchmesser Anschluss 2: DN 25 Druckstufe Flansch: PN 16 Länge Anschluss 1: 18 Länge Anschluss 2: 18 Gehäusekonstruktion: 1-teilig Volldurchgang: ja Länge Handgriff: 90 Material Spindel: Bronze Nenndurchmesser Anschluss 1: DN 25 Oberflächenschutz Gehäuse: ohne Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material Kugel: Bronze Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM) Trinkwasserkonform nach UBA: Ja
