Kessel Aquapump Pumpstation Medium Duo 230v Gtf 1200, 1300-1750mm, Klasse B 125, Pneumatisch

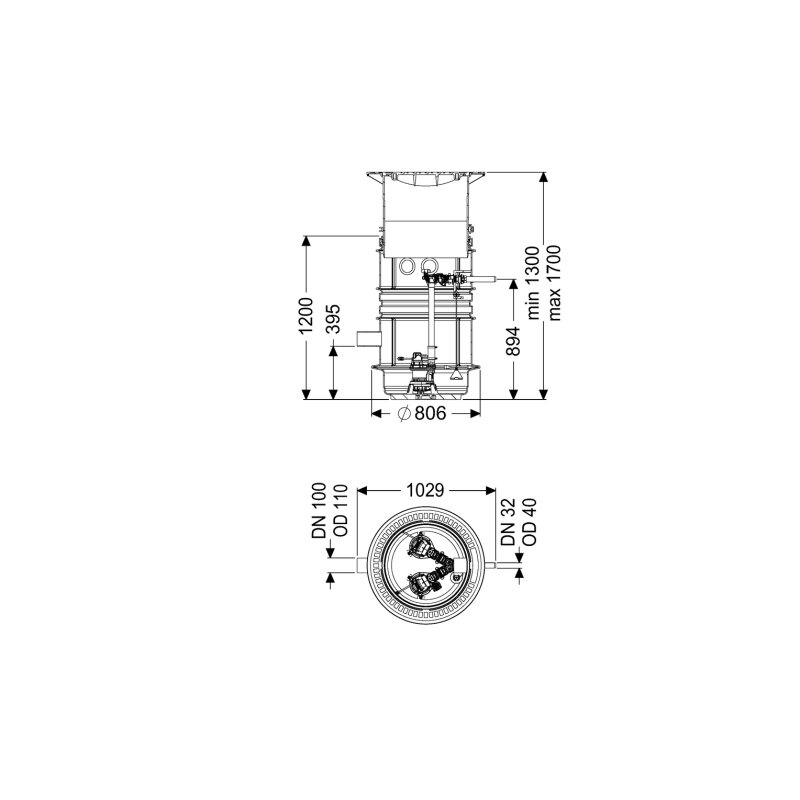

Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200, 1300-1750mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 ist eine leistungsstarke Doppelanlage für fäkalienfreies Abwasser. Sie ist mit zwei überflutbaren GTF 1200 Pumpen und einer pneumatischen Niveauerfassung ausgestattet. Konzipiert für den Einbau ins Erdreich, bietet sie eine flexible Einbautiefe von 1300 bis 1750 mm und eine Abdeckung der Belastungsklasse B 125, die den Einsatz in Bereichen mit leichter Verkehrsbelastung ermöglicht. Wie ist die Kessel Aquapump Pumpstation aufgebaut und für welche Anwendungen ist sie konzipiert? Die Pumpstation ist speziell für die zuverlässige Entsorgung von fäkalienfreiem Abwasser ausgelegt und für den Einbau ins Erdreich als Nassaufstellung vorgesehen. Sie besteht aus einem robusten Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Die runde Abdeckplatte aus Grauguss in schwarzer Farbe misst 648 x 648 mm bei einer Höhe von 103 mm und entspricht der Belastungsklasse B 125 nach EN 124. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Eine Grundwasserbeständigkeit von 2000 mm ab Unterkante Bodenteil ist gegeben. Welche Leistung und Fördereigenschaften bieten die GTF 1200 Pumpen? Die Pumpstation ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet, die jeweils eine Leistung P1 von 1,4 kW und P2 von 0,84 kW bei einer Betriebsspannung von 230 V aufweisen. Dies ermöglicht eine maximale Förderleistung von 15,5 m3/h und eine Förderhöhe von bis zu 9 m bei einer Drehzahl von 2650 U/min. Die Pumpen sind mit einem Freistromrad ausgestattet und verfügen über die Schutzart IP 68 (3m) sowie die Isolationsklasse F und Schutzklasse I. Eine integrierte Temperaturüberwachung sorgt für den sicheren Betrieb bei einer maximalen Förderguttemperatur von 40 °C. Die Länge der Netzanschlussleitung der Pumpen beträgt 10 m. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit präziser pneumatischer Niveauerfassung mittels Tauchglocke. Das Schaltgerät ist mit einem optischen Alarmgeber, einer mehrzeiligen Displayanzeige und einer Logbuchfunktion ausgestattet. Es bietet zudem eine GSM-Schnittstelle und eine USB-Schnittstelle für Kommunikation und Fernüberwachung. Ein integriertes Selbstdiagnosesystem (SDS) und eine Batteriepufferung tragen zur Betriebssicherheit bei. Die Schutzart des Schaltgeräts ist IP 54. Ein potentialfreier Kontakt ist optional verfügbar. Welche Anschluss- und Installationsmerkmale sind zu beachten? Die Pumpstation ist für die Nassaufstellung vorgesehen und verfügt über waagerechte Druckabgänge mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 150 (Außendurchmesser 160 mm) mit einem einzelnen Einlass. Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils für DN 100 ausgelegt. Die Anlage ist für den Einsatz im Außenbereich geeignet und entspricht der Norm EN 12050-2. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C. Technische Daten Anlagenart: Doppelanlage Anzahl Pumpen: 2 Pumpenleistung (P1): 1,4 kW Max. Förderleistung: 15,5 m3/h Max. Förderhöhe: 9 m Betriebsspannung: 230 V Schutzart Pumpe: IP 68 (3m) Einbautiefe: 1300 - 1750 mm Belastungsklasse: B 125 (EN 124) Abwasserart: fäkalienfrei Die Kessel Aquapump Pumpstation Medium Duo stellt eine robuste und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser dar. Als Doppelanlage mit zwei GTF 1200 Pumpen, die jeweils eine Leistung P1 von 1,4 kW bieten, ermöglicht sie eine hohe Betriebssicherheit. Die flexible Einbautiefe von 1300 bis 1750 mm und die Abdeckung der Belastungsklasse B 125 machen sie vielseitig einsetzbar für den Einbau ins Erdreich. Lieferumfang 1x Kessel Aquapump Pumpstation Medium Duo 2x GTF 1200 Pumpe 1x Schaltgerät Comfort Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 826821B Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 2 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Au
