Kessel Aquapump Pumpstation Medium Duo 230v Gtf 1200, 1300-1750mm, Klasse D 400, Pneumatisch

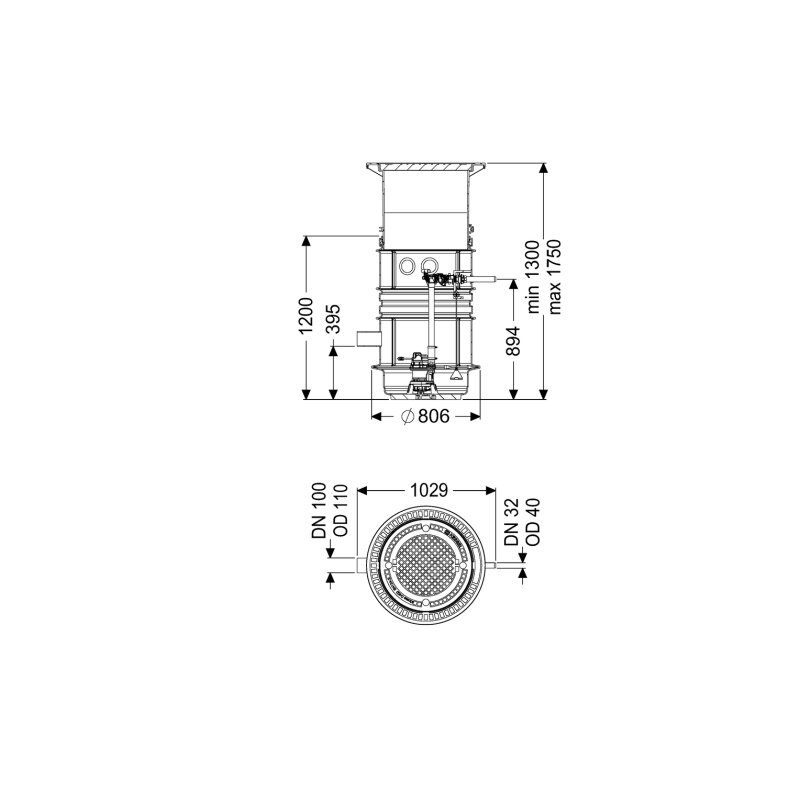

Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200, 1300-1750mm, Klasse D 400, pneumatisch Der Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 ist eine leistungsstarke Doppelanlage für fäkalienfreies Abwasser. Sie ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet und für den Einbau ins Erdreich konzipiert. Mit einer variablen Einbautiefe von 1300 bis 1750 mm und der Belastungsklasse D 400 (nach EN 124) eignet sie sich auch für den Einsatz unter Verkehrsflächen. Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet? Die Pumpstation besteht aus einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Die Abdeckung ist eine runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe, die eine Belastungsklasse D 400 nach EN 124 erfüllt. Die Abdeckung misst 680 mm in Länge und Breite sowie 50 mm in der Höhe und ist unverriegelt. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert und verfügt über Schnellverschlüsse, die eine einfache Entnahme der integrierten Komponenten ermöglichen. Welche Pumpentechnik kommt zum Einsatz und welche Leistung bietet sie? Diese Doppelanlage ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet, die jeweils eine Motorleistung (P1) von 1,4 kW und eine Ausgangsleistung (P2) von 0,84 kW besitzen. Die Pumpen arbeiten mit einer Drehzahl von 2650 U/min und sind für eine maximale Förderhöhe von 9 m sowie eine maximale Förderleistung von 15,5 m³/h ausgelegt. Die Pumpen sind für den Dauerbetrieb bei einer Förderguttemperatur von bis zu 40 °C geeignet und verfügen über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpen ist IP 68 (3m), die Isolationsklasse F und die Schutzklasse I. Die elektrische Versorgung erfolgt über Anschlusskabel mit codiertem Stecker bei 230 V. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät mit pneumatischer Niveauerfassung mittels Tauchglocke. Ein optischer Alarmgeber informiert bei Störungen. Das Schaltgerät verfügt über eine Schutzart von IP 54 und bietet moderne Funktionen wie eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Zudem sind eine GSM- und eine USB-Schnittstelle sowie eine RS-232 Kommunikationsschnittstelle vorhanden. Ein potentialfreier Kontakt ist optional verfügbar. Die Netzanschlussleitung des Schaltgeräts misst 1,4 m. Welche Anschluss- und Einbaumaße sind zu beachten? Die Pumpstation hat eine Grundfläche von 806 mm Länge und 806 mm Breite bei einem Nettogewicht von 126 kg. Die Einbautiefe ist teleskopisch verstellbar zwischen 1300 und 1750 mm. Der waagrechte Druckabgang hat einen Nenndurchmesser von DN 32 (DA 40 mm), während der Zulauf einen Nenndurchmesser von DN 150 (DA 160 mm) aufweist. Die Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Der Abstand von der Rohrmitte des Auslaufs zum Behälterboden beträgt 894 mm, der Abstand der Rohrsohle des Zulaufs zum Behälterboden 400 mm. Technische Daten Anlagenart: Doppelanlage Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Einbautiefe: 1300 - 1750 mm Belastungsklasse: D 400 (EN 124) Anzahl Pumpen: 2 Leistung P1 pro Pumpe: 1,4 kW Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Schutzart Pumpe: IP 68 Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 bietet eine robuste und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser im Erdreich. Mit zwei leistungsstarken GTF 1200 Pumpen, einer maximalen Förderleistung von 15,5 m³/h und einer Förderhöhe von 9 m, sowie der Belastungsklasse D 400, ist sie für anspruchsvolle Einsatzbereiche geeignet. Die intelligente Steuerung mit pneumatischer Niveauerfassung und vielfältigen Schnittstellen sorgt für einen sicheren und effizienten Betrieb. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 826821D Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 2 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlassseite:
