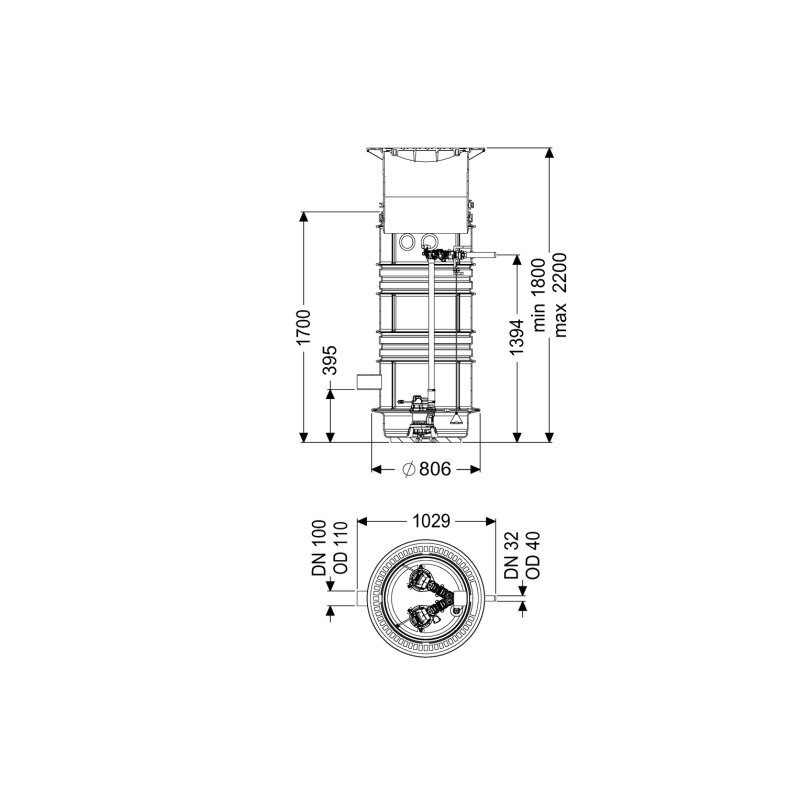

Kessel Aquapump Pumpstation Medium Duo 230v Gtf 1200, 1800-2250mm, Klasse B 125, Pneumatisch

Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200, 1800-2250mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 ist eine leistungsstarke Doppelanlage für die zuverlässige Förderung von fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren GTF 1200 Pumpen und einer präzisen pneumatischen Niveauerfassung, eignet sich diese Pumpstation ideal für den Einbau ins Erdreich. Sie bietet eine flexible Einbautiefe von 1800 bis 2250 mm und erfüllt die Belastungsklasse B 125. Wie ist die Kessel Aquapump Pumpstation aufgebaut? Die Pumpstation ist als Doppelanlage konzipiert und für fäkalienfreies Abwasser nach Norm EN 12050-2 ausgelegt. Als Sammelbehälter dient ein robustes Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Die Nassaufstellung und der Auslieferungszustand als Modulbausatz zur bauseitigen Montage ermöglichen eine flexible Installation. Schnellverschlüsse erleichtern die Entnahme der integrierten Komponenten. Ein integrierter Rückflussverhinderer ist vorhanden. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 2000 mm. Die Höhenverstellbarkeit erfolgt über ein teleskopisches Aufsatzstück. Die runde Abdeckplatte aus schwarzem Grauguss misst 648 mm in Länge und Breite sowie 103 mm in Höhe und entspricht der Belastungsklasse B 125 nach EN 124. Welche Leistung bieten die Pumpen der Aquapump Medium Duo? Die Pumpstation ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet, die jeweils eine Motorleistung (P1) von 1,4 kW und eine Ausgangsleistung (P2) von 0,84 kW aufweisen. Die Pumpen erreichen eine maximale Förderleistung von 15,5 m³/h und eine maximale Förderhöhe von 9 m bei einer Drehzahl von 2650 U/min. Sie sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügen über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpen ist IP 68 (3m), die Isolationsklasse F und die Schutzklasse I. Die Betriebsspannung beträgt 230 V bei einem Nennstrom von 6,2 A. Ein Freistromrad sorgt für effiziente Förderung. Die Netzanschlussleitung der Pumpen hat eine Länge von 10 m. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit einer pneumatischen Niveauerfassung mittels Tauchglocke. Ein optischer Alarmgeber ist integriert, um auf mögliche Störungen hinzuweisen. Das Schaltgerät besitzt die Schutzart IP 54 und wird ebenfalls mit 230 V Betriebsspannung versorgt. Es verfügt über eine GSM-Schnittstelle, eine USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige und eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls vorhanden. Ein potentialfreier Kontakt ist optional verfügbar. Die Netzanschlussleitung des Schaltgeräts hat eine Länge von 1,4 m. Welche Anschlussmöglichkeiten und Abmessungen sind zu beachten? Die Pumpstation verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Rohraußendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 150 (Rohraußendurchmesser 160 mm) und ist als Rohrende ausgeführt. Die Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Die lichte Weite des Behälters und des Einstiegs beträgt 600 mm. Der Abstand Rohrmitte Auslauf zu Behälterboden beträgt 1394 mm, der Abstand Rohrsohle Zulauf zu Behälterboden 400 mm und der Abstand Rohrmitte Zulauf zu Behälterboden 455 mm. Die Abmessungen der Pumpstation betragen 806 mm in Länge und Breite, das Nettogewicht liegt bei 142 kg. Technische Daten Anlagenart: Doppelanlage Abwasserart: fäkalienfrei Einbautiefe: 1800 - 2250 mm Belastungsklasse: B 125 (EN 124) Anzahl Pumpen: 2 Motorleistung (P1) pro Pumpe: 1,4 kW Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Betriebsspannung: 230 V Schutzart Pumpe: IP 68 (3m) Abdeckung Material: Grauguss Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 stellt eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser dar. Mit zwei leistungsstarken GTF 1200 Pumpen, die eine Motorleistung von 1,4 kW pro Pumpe, eine maximale Förderleistung von 15,5 m³/h und eine Förderhöhe von 9 m bieten, sowie einer intelligenten Steuerung mit pneumatischer Niveauerfassung, ist diese Doppelanlage optimal für den zuverlässigen Einsatz im Erdreich konzipiert. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 826831B Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0
