Kessel Aquapump Pumpstation Medium Duo 230v Gtf 1200, 1800-2250mm, Klasse D 400, Pneumatisch

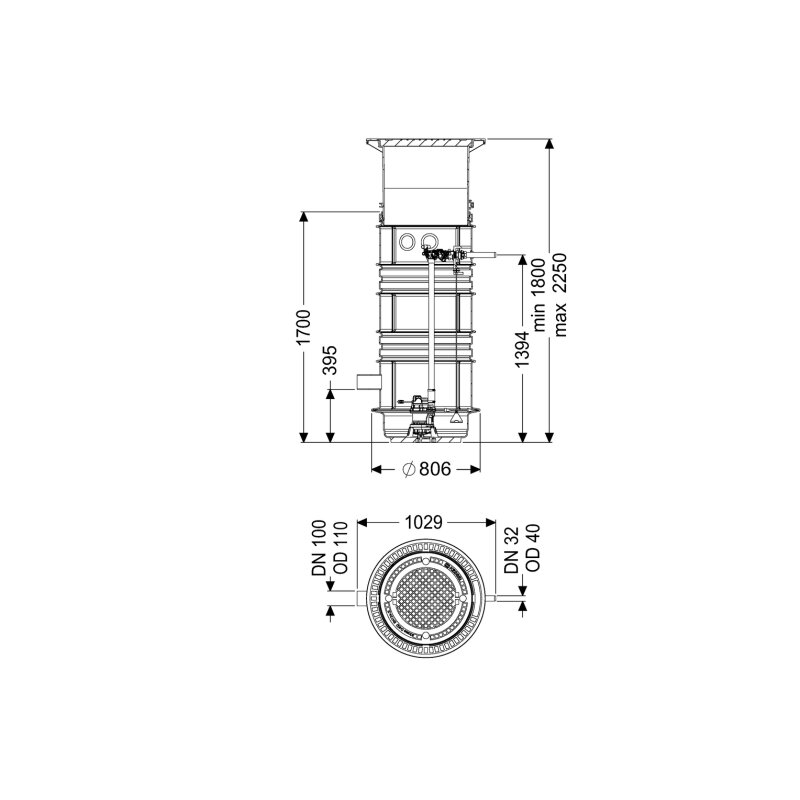

Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200, 1800-2250mm, Klasse D 400, pneumatisch Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 ist eine robuste Doppelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und deckt eine Einbautiefe von 1800 bis 2250 mm ab. Ausgestattet mit zwei überflutbaren GTF 1200 Pumpen und einer pneumatischen Niveauerfassung, eignet sich diese Pumpstation für anspruchsvolle Anwendungen mit einer Belastungsklasse bis D 400. Wie ist die Kessel Aquapump Pumpstation konstruiert? Die Pumpstation ist als Modulbausatz zur bauseitigen Montage ausgelegt und verfügt über ein Schachtsystem LW 600 aus dauerhaft beständigem PE-LLD Kunststoff. Dieses System bietet einen offenen Pumpenraum und universale Anschlussmöglichkeiten. Die runde Abdeckplatte aus Grauguss mit Betonfüllung ist schwarz, misst 680 mm in Länge und Breite bei einer Höhe von 50 mm und ist unverriegelt. Die Belastungsklasse D 400 nach EN 124 stellt die Eignung für hohe Belastungen sicher. Die Anlage entspricht der Norm EN 12050-2 und ist für den Einbau ins Erdreich vorgesehen, mit einer Grundwasserbeständigkeit von 2000 mm ab Unterkante Bodenteil. Die Höhenverstellbarkeit erfolgt über ein teleskopisches Aufsatzstück. Welche Leistung bieten die integrierten Pumpen? Die Pumpstation ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet, die speziell für fäkalienfreies Abwasser ausgelegt sind. Jede Pumpe arbeitet mit einer Betriebsspannung von 230 V und einem Nennstrom von 6,2 A. Die aufgenommene Motorleistung (P1) beträgt 1,4 kW, die Motorausgangsleistung (P2) 0,84 kW. Die maximale Förderleistung liegt bei 15,5 m³/h und die maximale Förderhöhe bei 9 m, bei einer Drehzahl von 2650 U/min. Die Pumpen verfügen über die Schutzart IP 68 (3m) und die Isolationsklasse F, bei einer Schutzklasse I. Ein Freistromrad sorgt für effizienten Betrieb. Die maximale Förderguttemperatur im Dauerbetrieb beträgt 40 °C. Die Länge der Netzanschlussleitung der Pumpe beträgt 10 m. Wie erfolgt die Steuerung und Überwachung der Anlage? Die Pumpensteuerung erfolgt über ein Comfort-Schaltgerät. Die Niveauerfassung wird pneumatisch mittels einer Tauchglocke realisiert. Ein optischer Alarmgeber ist integriert. Das Schaltgerät besitzt die Schutzart IP 54 und arbeitet ebenfalls mit einer Betriebsspannung von 230 V. Der Anschlusstyp ist ein codierter Stecker, und die Netzanschlussleitung des Schaltgeräts hat eine Länge von 1,4 m. Das System bietet eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Zudem sind eine USB-Schnittstelle und eine GSM-Schnittstelle vorhanden; ein potentialfreier Kontakt ist optional verfügbar. Welche Anschlussmöglichkeiten sind vorhanden? Die Station verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm) sowie einen Zulauf mit DN 150 (Außendurchmesser 160 mm). Für Kabelleerrohre und Entlüftungsleitungen sind Durchgangsdichtungen mit DN 100 vorgesehen. Die Anschlussleitungen der Pumpen sind mit codierten Steckern versehen und haben eine Kabellänge von 10 m. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Technische Daten Anlagenart: Doppelanlage Abwasserart: fäkalienfrei Anzahl Pumpen: 2 Pumpentyp: GTF 1200 Motorleistung (P1) pro Pumpe: 1,4 kW Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Einbautiefe: 1800 - 2250 mm Belastungsklasse: D 400 (EN 124) Niveauerfassung: pneumatisch Betriebsspannung: 230 V Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 bietet eine zuverlässige und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit zwei leistungsstarken GTF 1200 Pumpen, die eine maximale Förderleistung von 15,5 m³/h und eine Förderhöhe von 9 m erreichen, sowie einer präzisen pneumatischen Niveauerfassung, ist die Anlage für anspruchsvolle Anwendungen im Erdreich konzipiert. Die hohe Belastungsklasse D 400 und die umfangreichen Steuerungsfunktionen stellen einen sicheren und langlebigen Betrieb sicher. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 826831D Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 2 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagkl
