Kessel Aquapump Pumpstation Medium Duo 230v Gtf 1200, 800-1250mm, Klasse D 400, Pneumatisch

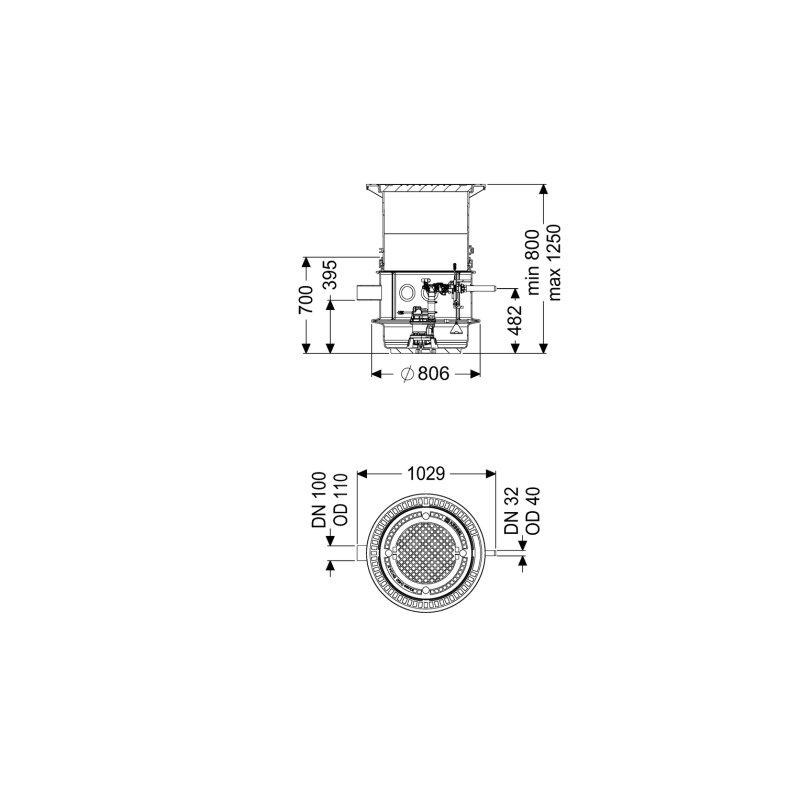

Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200, 800-1250mm, Klasse D 400, pneumatisch Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 ist eine leistungsstarke Doppelanlage für fäkalienfreies Abwasser. Ausgestattet mit zwei überflutbaren GTF 1200 Pumpen und einer pneumatischen Niveauerfassung, eignet sie sich für den Einbau ins Erdreich mit einer variablen Einbautiefe von 800 bis 1250 mm und erfüllt die Belastungsklasse D 400. Wie ist die Kessel Aquapump Pumpstation Medium Duo aufgebaut? Die Pumpstation ist als Doppelanlage konzipiert und für fäkalienfreies Abwasser geeignet. Sie besteht aus einem robusten Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit einem offenen Pumpenraum und universalen Anschlussmöglichkeiten. Ein integrierter Rückflussverhinderer ist vorhanden. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe ist unverriegelt und erfüllt die Belastungsklasse D 400 nach EN 124. Die Abdeckung misst 680 mm in Länge und Breite sowie 50 mm in der Höhe. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert und entspricht der Norm EN 12050-2. Welche Leistungsmerkmale bieten die GTF 1200 Pumpen? Die Pumpstation ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet. Jede Pumpe verfügt über eine aufgenommene Motorleistung (P1) von 1,4 kW und eine Motorausgangsleistung (P2) von 0,84 kW. Die Pumpen erreichen eine Drehzahl von 2650 U/min und sind für eine maximale Förderleistung von 15,5 m³/h sowie eine maximale Förderhöhe von 9 m ausgelegt. Sie sind für den Dauerbetrieb (S1) geeignet und verfügen über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpen ist IP 68 (3m), die Isolationsklasse F und die Schutzklasse I. Die maximale Förderguttemperatur beträgt 40 °C. Die Anschlussleitung der Pumpen ist 10 m lang und mit einem codierten Stecker versehen. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät. Die Niveauerfassung wird pneumatisch mittels einer Tauchglocke realisiert und durch einen optischen Alarmgeber ergänzt. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Es ist mit einer GSM- und USB-Schnittstelle ausgestattet und verfügt über einen optionalen potentialfreien Kontakt. Die Schutzart des Schaltgeräts ist IP 54 bei einer Betriebsspannung von 230 V. Die Netzanschlussleitung des Schaltgeräts hat eine Länge von 1,4 m. Welche Anschluss- und Einbaumerkmale sind zu beachten? Die Pumpstation ist für den Einbau ins Erdreich konzipiert und bietet eine flexible Einbautiefe von 800 bis 1250 mm, ermöglicht durch ein teleskopisches Aufsatzstück. Sie ist grundwasserbeständig bis 2000 mm ab der Unterkante des Bodenteils und für die Nassaufstellung geeignet. Anschlüsse sind für ein Kabelleerrohr (DN 100) und eine Entlüftungsleitung (DN 100) vorgesehen. Der waagrechte Druckabgang hat einen Nenndurchmesser von DN 32 (Rohraußendurchmesser 40 mm). Der Zulauf ist als Rohrende ausgeführt, hat eine Nennweite von DN 150 (Rohraußendurchmesser 160 mm) und es ist ein Zulauf vorhanden. Die lichte Weite des Behälters und des Einstiegs beträgt jeweils 600 mm. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C. Technische Daten Anlagenart: Doppelanlage Einbautiefe: 800 - 1250 mm Belastungsklasse Abdeckung: D 400 (EN 124) Anzahl Pumpen: 2 Leistung P1 pro Motor: 1,4 kW Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Schutzart Pumpe: IP 68 (3m) Betriebsspannung: 230 V Niveauerfassung: pneumatisch Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 1200 stellt eine robuste und zuverlässige Lösung für die Entwässerung von fäkalienfreiem Abwasser dar. Mit ihren zwei GTF 1200 Pumpen, die eine maximale Förderleistung von 15,5 m³/h und eine Förderhöhe von 9 m erreichen, sowie der hohen Belastungsklasse D 400 der Abdeckung, ist sie für anspruchsvolle Einsatzbereiche im Erdreich bestens geeignet. Die integrierte Steuerung mit pneumatischer Niveauerfassung und umfangreichen Diagnosefunktionen sichert einen effizienten und wartungsarmen Betrieb. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 826811D Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnunge
